电源变压器配套安装基座结构设计

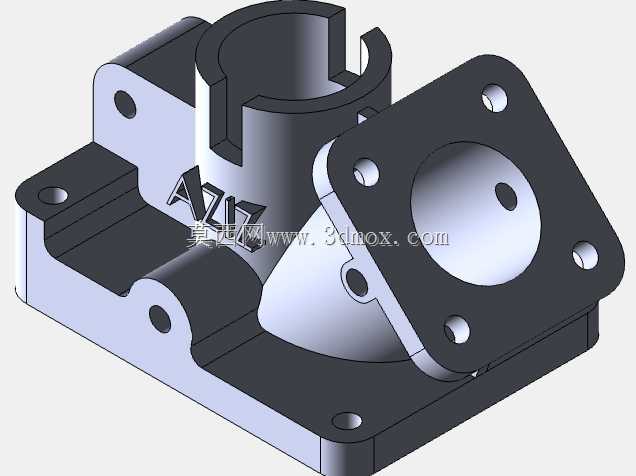

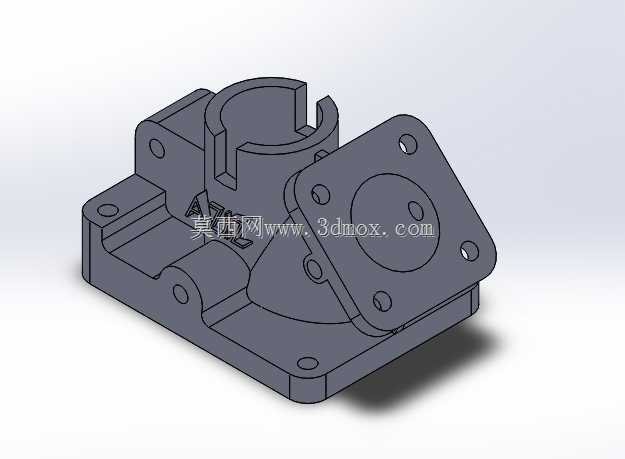

　　从实际功能特性来看，这个基座采用一体化铸造成型后机加工的工艺思路，主体分为三个功能区域：底部的矩形安装底板是和设备机架贴合的承载面，底板上预留的四个沉头安装孔可以适配M4-M6规格的内六角固定螺丝，沉孔深度设计刚好可以让螺丝头完全埋入板面，不会突出平面干涉变压器绕组的底部放置；底板上方的半圆弧立式支撑座，弧度尺寸完全匹配变压器圆柱形铁芯的外径，支撑座上的开口槽是为铁芯引出的接线排预留的穿行空间，避免装配时接线端被基座侧壁挤压磨损；侧方伸出的方形法兰盘是和设备侧面板连接的定位结构，法兰上四个均匀分布的通孔可以穿装固定螺丝，将整个基座连带变压器组件锁定在设备面板的预设位置，法兰中心的圆形凸台可以嵌入设备面板的定位孔内，消除装配时的径向错位间隙。在中小功率电源变压器的整机集成场景中，这类安装基座是连接变压器本体与设备机架的核心承载构件，日常多应用于工业控制电源、通讯基站供电模块、中小型机电设备内置供电单元的装配环节，承担着固定绕组组件、隔绝安装面振动、预留接线走线空间的实际作用，很多现场装配出现的变压器松动、绕组移位、接线端受力断裂问题，往往都和基座的结构设计合理性直接相关。

　　设计过程中首先要匹配的是安装边界约束，这类基座的整体外轮廓尺寸需要适配常用的100VA-300VA容量电源变压器的安装空间，底板长度控制在120mm以内、宽度控制在90mm以内，立式支撑座的高度不超过70mm，侧方法兰的外轮廓尺寸控制在60mm见方，确保可以装入常规的工业设备供电仓内，不会和仓内的整流模块、滤波电容等其他元器件产生空间干涉。结构强度层面，底板和立式支撑座、侧方法兰的连接位置都做了加厚的三角加强筋，筋板厚度设置为5mm，既可以避免注塑或者压铸成型时出现缩孔缺陷，也能在设备运输、运行产生振动时，分散连接位置的应力，防止基座出现开裂变形。

　　支撑座内壁的弧度公差需要控制在±0.1mm以内，和铁芯外壁装配时的间隙保持在0.2mm左右，既可以方便装配时的对位调整，也不会因为间隙过大导致铁芯固定后出现晃动。底板上的安装孔位置度公差控制在0.15mm以内，和设备机架上的预设螺孔完全对位，避免现场装配时出现孔位错位需要重新扩孔的问题。侧方法兰的密封面做了0.8μm的表面粗糙度处理，和设备面板贴合时可以加装橡胶密封垫，满足户外型供电设备的IP54防护等级要求，阻挡粉尘、水汽从法兰连接位置进入设备内部。走线槽的开口宽度设置为15mm，可以同时容纳3根6平方毫米的动力线缆穿过，槽口边缘做了R1的圆角处理，避免穿线时锋利的边角割破线缆绝缘层，造成短路隐患。

　　在实际选型适配时，需要先确认配套变压器的铁芯外径、底部安装孔距、接线端引出位置是否和基座的结构尺寸匹配，若变压器容量更大、重量更重，可以在不改变外部安装边界的前提下，适当加厚加强筋的厚度、加大安装孔的适配螺丝规格，不需要重新改动设备仓的整体结构，大幅降低整机改型的设计成本。这类基座的建模过程需要重点关注拔模角度的设置，所有垂直于分型面的侧壁都设置了1.5°的拔模斜度，方便压铸或者注塑成型时的脱模，减少成型后的飞边打磨工作量；各个连接位置的圆角过渡不能省略，既可以降低应力集中系数，也能避免成型时出现尖角位置的填充不足缺陷。
