DPDT双极双位滑动式电子开关结构设计

　　这类DPDT滑动开关在低压电子控制回路里的应用场景十分广泛，小到手持测试仪器、桌面音频设备的通道切换，大到工业控制端子台的信号回路选通、小型电源模块的输出档位切换，都能见到这类结构的身影，核心作用是通过拨柄的直线位移，同步完成两组独立回路的通断状态切换，相比单极滑动开关，它能同时控制两条互不干扰的电路通路，在需要同步切换信号正负极、双路电源选通的场景里，能大幅简化面板操作逻辑，避免单开关分步操作带来的回路时序差问题。

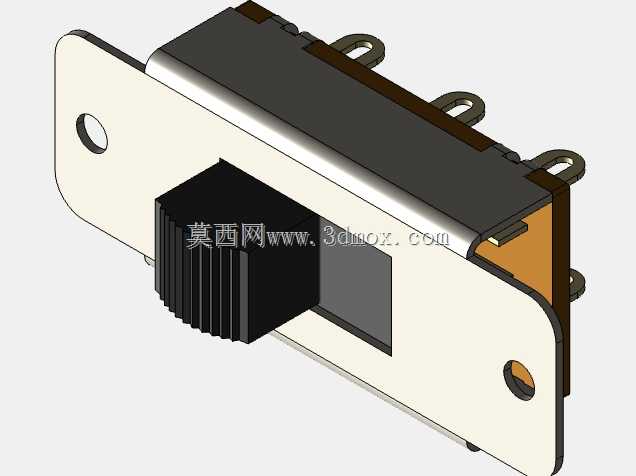

　　从实际使用的功能特性来看，这款开关采用带安装法兰的面板式安装结构，法兰板上预留了两个对称的安装固定孔，一个为圆形通孔适配标准圆柱头螺丝直接锁附，另一个为长圆孔可抵消面板加工的孔位公差，安装时不需要额外做定位治具，直接从面板正面推入开好的对应尺寸方孔，从背面用螺母或者直接通过法兰孔锁螺丝就能完成固定，安装后拨柄突出面板表面的高度经过适配，既不会因为突出过多容易被外物误碰，也不会因为凹陷过深导致操作时需要借助工具，手指直接推动拨柄就能完成档位切换，拨柄表面做了竖向防滑齿纹，即便手上有薄汗或者戴薄型劳保手套操作，也不会出现打滑的情况。

　　设计思路上，这款开关的内部接触组件采用叠层排布结构，动触片固定在拨柄带动的绝缘滑块上，沿着开关本体的导向槽做直线往复运动，静触片则从开关本体尾部伸出，做成弯脚插针结构，适配PCB板直插焊接或者导线压接的两种接线方式，每一组触点都对应独立的绝缘隔腔，避免双路信号之间出现串扰，开关本体的基座采用耐温绝缘材料，能满足波峰焊时的短时高温要求，不会因为焊接温度过高出现基座变形、触点移位的问题。外部的安装法兰采用金属材质做表面哑光处理，既具备足够的结构强度，在安装锁紧时不会出现法兰断裂的情况，也能和常见的设备面板质感匹配，不会出现突兀的色差。

　　从安装边界的尺寸适配来看，这款开关的法兰板轮廓为长圆形，整体厚度控制得比较薄，适配面板厚度范围覆盖常见的0.8mm到3mm的金属面板、塑料面板，尾部的插针间距按照标准接插件间距设计，在PCB上做封装时不需要单独定制焊盘尺寸，直接调用标准间距封装就能完成Layout设计，拨柄的滑动行程经过优化，切换档位时的行程不长，操作时手指只需要推动很小的距离就能完成档位切换，同时内部设置了定位弹珠结构，切换到位时会有清晰的触感反馈，操作人员不需要看指示灯，仅凭手感就能判断是否切换到位，避免出现开关停在中间位置导致两路回路同时接通或者断开的异常状态。

　　在实际选型适配的时候，这类开关通常用于小信号、低电流的回路切换，不适合直接通断大电流负载，设计时在触点部分做了镀覆处理，能降低长期使用后的接触电阻，避免信号传输过程中出现压降过大的问题，开关整体的结构没有易损的弹性外露部件，在日常设备维护时不需要单独对开关做润滑或者清洁，只要安装时锁紧固定螺丝，长期使用过程中很少会出现触点接触不良、拨柄卡滞的问题。相比旋钮式的波段开关，这种滑动开关的面板开孔尺寸更小，操作方向为直线推动，在密集排布的面板上，相邻开关之间的操作间隙可以做得更小，能有效节省面板的布置空间，在手持设备、小型模块化仪器的面板设计中，这类结构的开关往往是通道切换功能的首选元件。
