弧形弯式设备握持把手结构设计

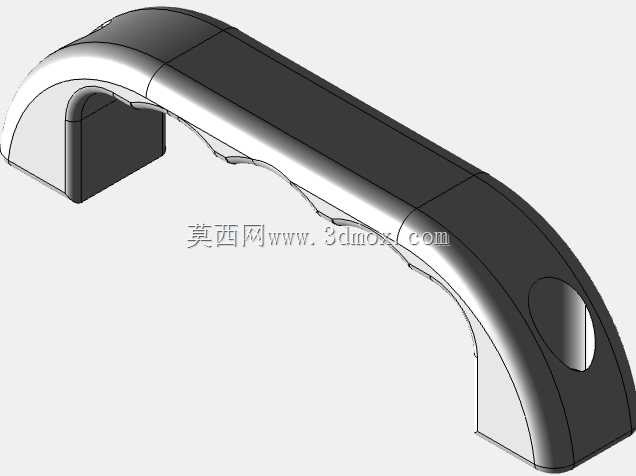

　　这类弧形弯式握持把手，在各类工业设备、检测仪器、便携作业工具上的应用十分广泛，区别于直杆式把手，其弧形轮廓完全贴合人手握持时的掌部自然弯曲弧度，操作人员在提拉、移位设备或者开合设备舱门时，手掌与把手的接触面积更大，单位面积承受的压强更小，长时间操作也不容易产生局部压痕或者握持疲劳。从结构设计来看，该把手采用一体化弯弧成型思路，主体截面为圆润的类椭圆过渡，没有尖锐棱角，避免操作过程中剐蹭操作人员手部或者刮擦设备周边的管线、外壳漆面。两端的安装基座做了下沉式定位设计，安装时基座可以完全嵌入设备外壳的预留沉孔内，安装完成后基座端面与设备外壳表面齐平，不会突出外壳形成磕碰点，同时这种嵌入式安装结构也能分散把手承重时的应力，避免长期承重后安装位出现开裂、松动的问题。

　　从安装边界来看，该把手的弯弧最高点与安装基座平面的垂直距离经过反复校核，既保证了握持时手掌有足够的伸入空间，不会出现手掌卡滞在把手与设备外壳之间的情况，又不会因为突出高度过大导致设备整体外廓尺寸超标，影响设备的包装运输或者在狭窄工位内的移位操作。把手侧面预留的圆形沉孔，是用于安装固定销或者装饰端盖的结构，既可以在安装时穿入定位销辅助定位，保证两个安装基座的同轴度，避免安装后把手出现歪斜，也可以在安装完成后装入端盖，遮盖固定螺丝的头部，提升整体外观的整洁度，同时防止螺丝长期暴露在潮湿、多尘环境中出现锈蚀，降低后期维护拆卸的难度。

　　在实际选型应用中，这类把手常被用在便携检测设备的机身侧面、工业控制柜的舱门外侧、小型加工机具的提拿位置，不同应用场景下对把手的承重要求有差异，该结构的壁厚设计做了均匀化处理，弯弧位置没有出现壁厚突变的情况，避免注塑或者压铸成型时出现缩痕、内应力集中的问题，承重时受力可以沿着弧形轮廓均匀传递到两端的安装基座上，不会在弯弧拐点处出现应力断裂的情况。把手的边缘位置全部做了R角过渡处理，最小圆角半径不小于2mm，既符合工业设备的安全设计规范，避免锐角划伤，也能在成型时让材料流动更顺畅，减少成型缺陷。

　　设计过程中，针对握持舒适度做了多轮轮廓调整，最初的方案弯弧半径偏小，握持时指关节位置会有明显的硌手感，后续调整了弯弧的曲率，让把手的上表面与掌纹的贴合度更高，同时下表面的弧度适配四指弯曲时的握持姿态，不需要刻意调整手部姿势就能自然握住把手。安装基座的固定孔位采用长圆孔与圆孔组合的设计，其中一个安装位为圆孔，作为主定位基准，另一个安装位为长圆孔，可以补偿设备外壳安装孔的加工位置误差，降低安装时的对位难度，即使两个安装孔的孔距存在小幅加工偏差，也能顺利完成安装，不会出现螺丝无法穿入的问题。

　　从实际使用场景出发，这类把手除了承担提拉、开合的功能外，在部分设备上还可以作为临时的线缆挂靠点，因此结构强度设计时预留了足够的安全系数，正常承重范围内不会出现永久变形。表面处理上，该结构的外表面可以根据应用场景做不同的处理，比如用于医疗设备时做哑光抗菌涂层，用于工业设备时做耐磨防滑的纹理处理，用于消费类设备时做高光抛光处理，模型本身的曲面质量达到G2连续，后续做不同表面处理时都不会出现曲面不顺、光影扭曲的问题。
