集成式液压油路分配阀块结构设计

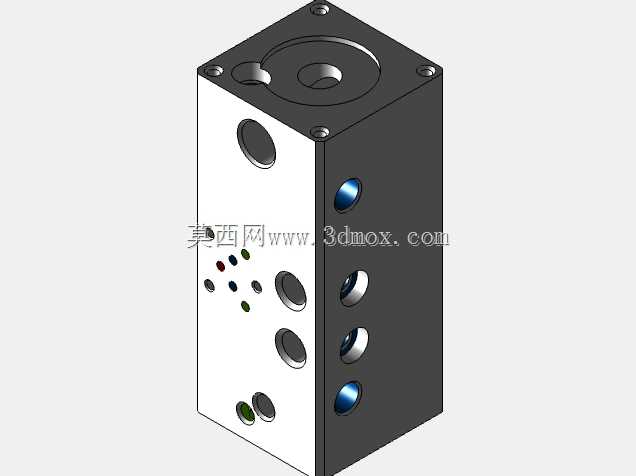

　　在液压系统的集成化设计场景中，这类阀块承担着油路汇通、流量分配、元件安装载体的核心作用，区别于传统管式连接的分散布局，集成式阀块能大幅缩减管路接头数量，降低系统泄漏风险，同时压缩整套液压站的安装占用空间，在中小型液压站、工程机械液压控制单元、机床液压夹紧系统、自动化生产线液压执行回路中都有广泛应用。从结构设计逻辑来看，该阀块采用长方体整体加工的基体结构，顶面设置的大直径沉孔用于安装主调压阀或者通断式插装阀，四个角部的螺纹孔用于阀块自身的安装固定，同时也可作为叠加阀组的连接定位孔，保证多层阀块叠装时的同轴度与密封可靠性。

　　侧面分布的多组不同通径油孔，分别对应压力油进油口、执行元件工作油口、回油口以及测压接口，其中带蓝色标识的大直径油孔为高压主油路，负责传输系统压力油，小直径的油孔则对应控制油路或者泄漏油回路，不同孔径的匹配是根据各回路的额定流量计算得出，避免通径过小造成的压力损失过大，也防止通径过大导致阀块体积冗余。设计这类阀块时首先要梳理清楚液压原理图的所有油路连通关系，在阀块实体内部完成孔道的交叉连通，同时要保证不同压力等级的油孔之间留有足够的壁厚，避免高压工况下出现孔道击穿、内部泄漏的问题，通常高压油路与回油孔之间的壁厚要根据系统最高工作压力计算，常规21MPa工作压力下壁厚不小于3mm，31.5MPa高压系统则需要将壁厚提升至5mm以上。

　　安装边界方面，该阀块的长方体外形规整，安装时可以通过底面或者侧面的安装孔固定在液压站阀组安装面或者设备机架上，所有外接油口均布置在相邻的两个侧面，方便布管操作，避免管路与阀块上安装的液压元件产生干涉，油口的加工精度需要满足密封要求，螺纹油口要加工出标准的退刀槽，端面密封的油口则要保证端面的平面度与粗糙度，防止密封件压合不均出现渗漏。在实际加工过程中，这类阀块通常采用热轧方钢作为毛坯，经过铣削六面保证各面的垂直度与平面度后，再进行钻孔、攻丝、孔口倒角工序，加工完成后需要对内部孔道进行去毛刺处理，避免铁屑残留进入液压系统造成元件卡滞，之后还要进行耐压测试，在1.5倍额定工作压力下保压5分钟以上，检查是否存在外泄漏与内部窜油的问题。

　　从功能特性上看，这种集成式液压分配块可以将多个液压阀的安装孔集成在同一基体上，省去了阀与阀之间的连接管路，不仅能缩短油路长度、降低系统压力损失，还能减少管路振动带来的接头松动问题，提升整套液压系统的运行可靠性，同时紧凑的结构也方便后期维护，故障排查时不需要拆解大量管路，只需要对阀块上安装的元件进行检测即可。设计过程中还要注意油孔的斜度控制，深孔加工时要避免钻头偏斜造成孔道打穿或者壁厚不均，对于内部交叉的孔道，要准确控制钻孔深度，保证连通位置的通流面积满足流量要求，同时在孔道的转角处尽量避免锐角，减少油液流动时的湍流与压力损失。另外，阀块表面的处理通常采用发黑或者镀锌工艺，提升防锈能力，同时表面粗糙度要控制在合理范围，方便液压阀安装时的密封件贴合，安装面的平面度要求不低于0.02mm/100mm，防止阀件安装后出现密封面渗漏。在设备选型匹配时，需要根据系统的总流量确定主油口的通径，根据执行元件的数量确定工作油口的数量与位置，同时要考虑阀块上安装的元件尺寸，避免相邻元件之间出现安装干涉，预留足够的扳手操作空间，方便后期的元件拆装更换。
