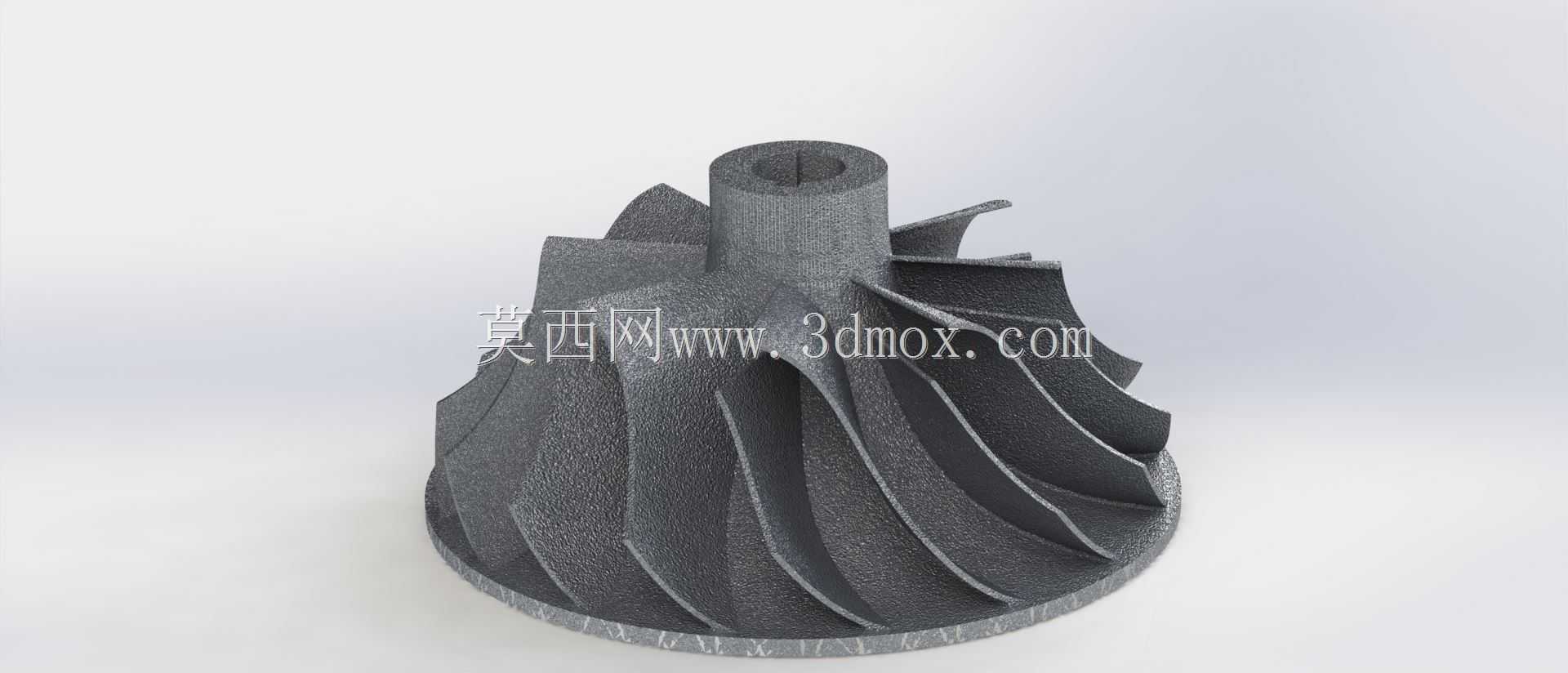

这款压气机叶轮属于离心式压缩设备的核心做功部件,在实际工业场景中,这类叶轮广泛适配小流量高压比的压缩工况,常见于微型燃气轮机、车用涡轮增压器、工业辅助压缩气源、小型航空辅助动力单元等设备的压缩端,负责将轴向进入的低速气流通过叶轮高速旋转获得动能,再经后续扩压结构转化为压力势能,完成气体的压缩升压过程。从结构设计逻辑来看,该叶轮采用闭式后弯叶片构型,轮毂端为带中心安装孔的锥台结构,中心孔用于与传动轴过盈配合传递扭矩,安装孔的轴向长度经过匹配计算,能够保证高速旋转下的配合面压应力均匀,避免出现应力集中导致的轮毂开裂问题。

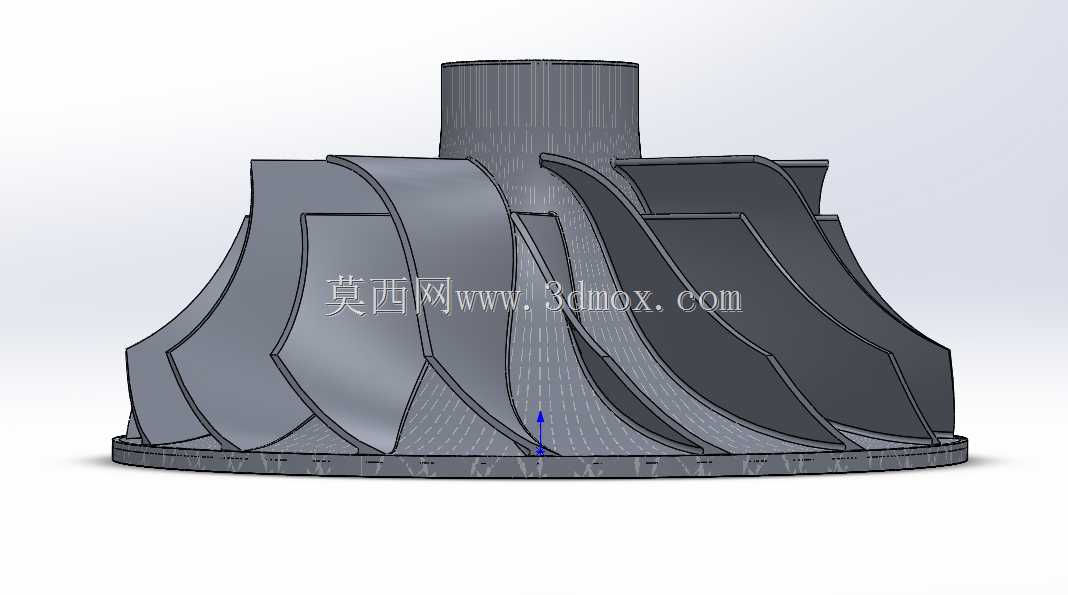

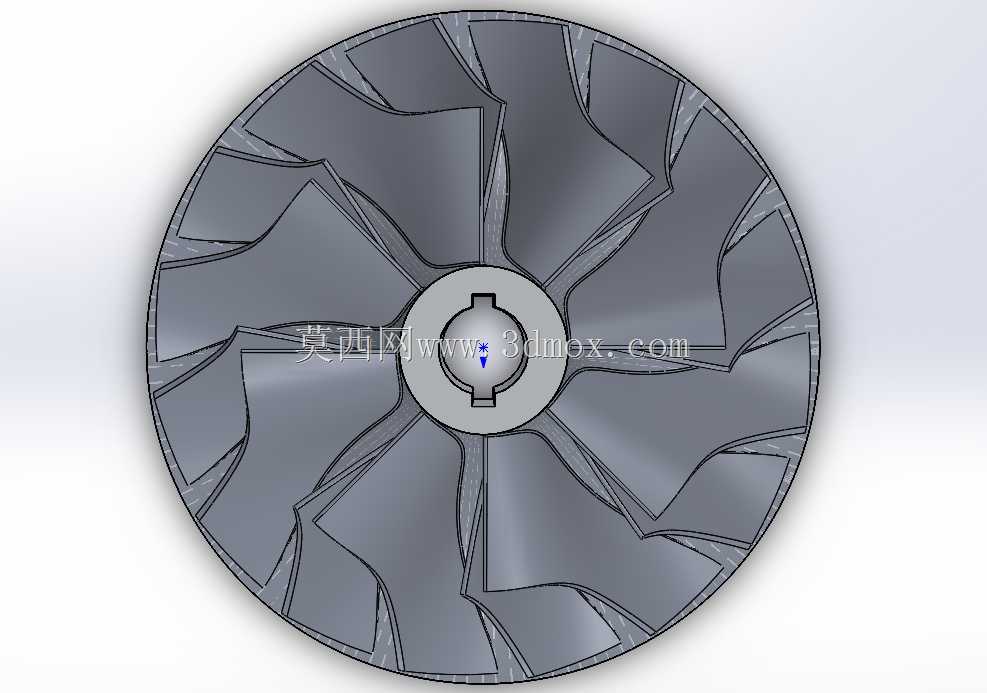

叶片沿轮毂周向均匀分布,叶型从轮毂进口端到轮盖出口端采用空间扭曲设计,进口段叶片前缘做了小圆角修型,能够降低气流进口冲击损失,减少非设计工况下的气流分离;叶片出口段的后弯角度经过流场迭代优化,兼顾压比与效率区间,避免小流量工况下过早出现喘振边界。叶轮整体外形为锥台状回转结构,进口端轮毂直径较小,沿轴向向出口端逐步扩大,轮缘侧的直径为整个叶轮的最大外轮廓尺寸,安装时需要预留足够的径向间隙,避免与扩压器、蜗壳内壁发生刮蹭,同时间隙值需要控制在合理范围,间隙过大会导致叶顶泄漏量增加,压缩效率大幅下降,间隙过小则会在热态工况下因部件热膨胀出现碰磨故障。
在建模过程中,这类叶轮的曲面构建需要严格遵循气动设计给出的叶型坐标点,通过多截面曲面、桥接曲面完成叶片型面的构建,同时要保证叶片与轮毂、轮盖的结合处做圆角过渡处理,圆角半径根据不同位置的应力分布调整,高应力区的圆角半径适当放大,降低交变载荷下的应力集中系数,提升叶轮的疲劳寿命。实际生产中这类叶轮常采用五轴铣削加工或者精密铸造工艺成型,建模时需要考虑加工工艺的可行性,比如叶片之间的流道宽度要满足刀具加工的可达性,避免出现加工死角,中心安装孔的公差需要与传动轴的公差配合要求匹配,通常采用H7/p6的过盈配合,保证高速旋转下扭矩传递的可靠性。
从安装边界来看,叶轮的轴向定位依靠轮毂端面的轴肩定位,安装时需要保证叶轮端面与传动轴轴线的垂直度,否则会导致叶轮动平衡超标,运行时出现振动过大的问题,因此建模时轮毂的定位端面需要标注严格的形位公差要求。这类非特定用途的压气机叶轮,在实体工厂的研发测试环节中,常作为基础构型用于不同压缩工况的性能验证,通过调整叶片数量、叶型弯角、出口宽度等参数,匹配不同的流量压比需求,建模时采用参数化设计逻辑,将关键尺寸设置为可调整参数,方便后续改型优化时快速生成新的构型,减少重复建模的工作量。流道部分的曲面需要保证光滑连续,避免出现曲面褶皱、曲率突变的问题,否则会导致流场计算时出现局部涡流,影响仿真结果的准确性,也会在实际运行中增加流动损失。叶轮的轮盖侧为光滑的回转面,与轮盖密封件配合形成密封腔,减少压缩后的高压气体回流到进口端,建模时轮盖面的轮廓度需要满足密封配合的要求,保证密封间隙均匀。
