工厂受控机械通风系统管道布局设计

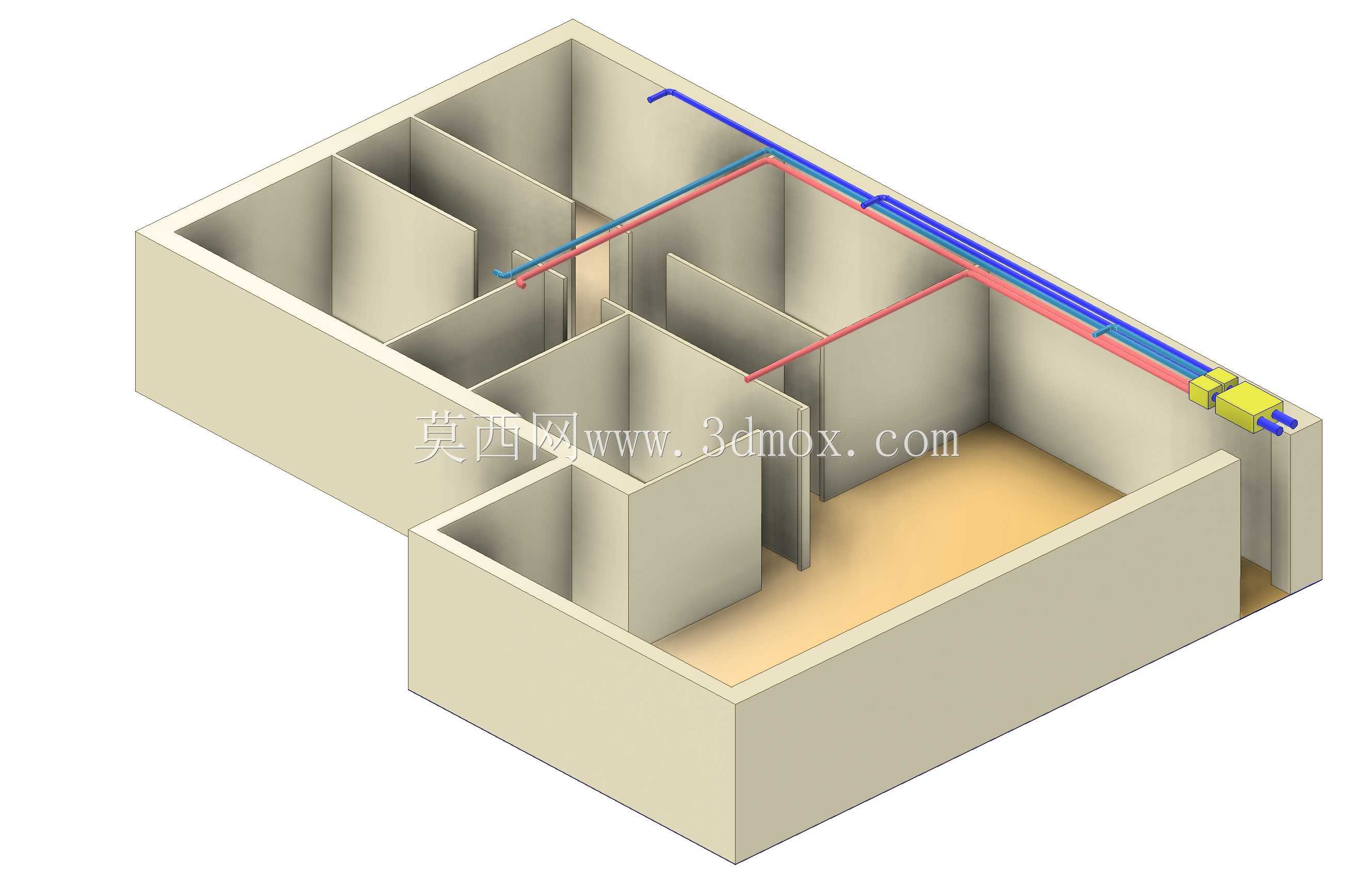

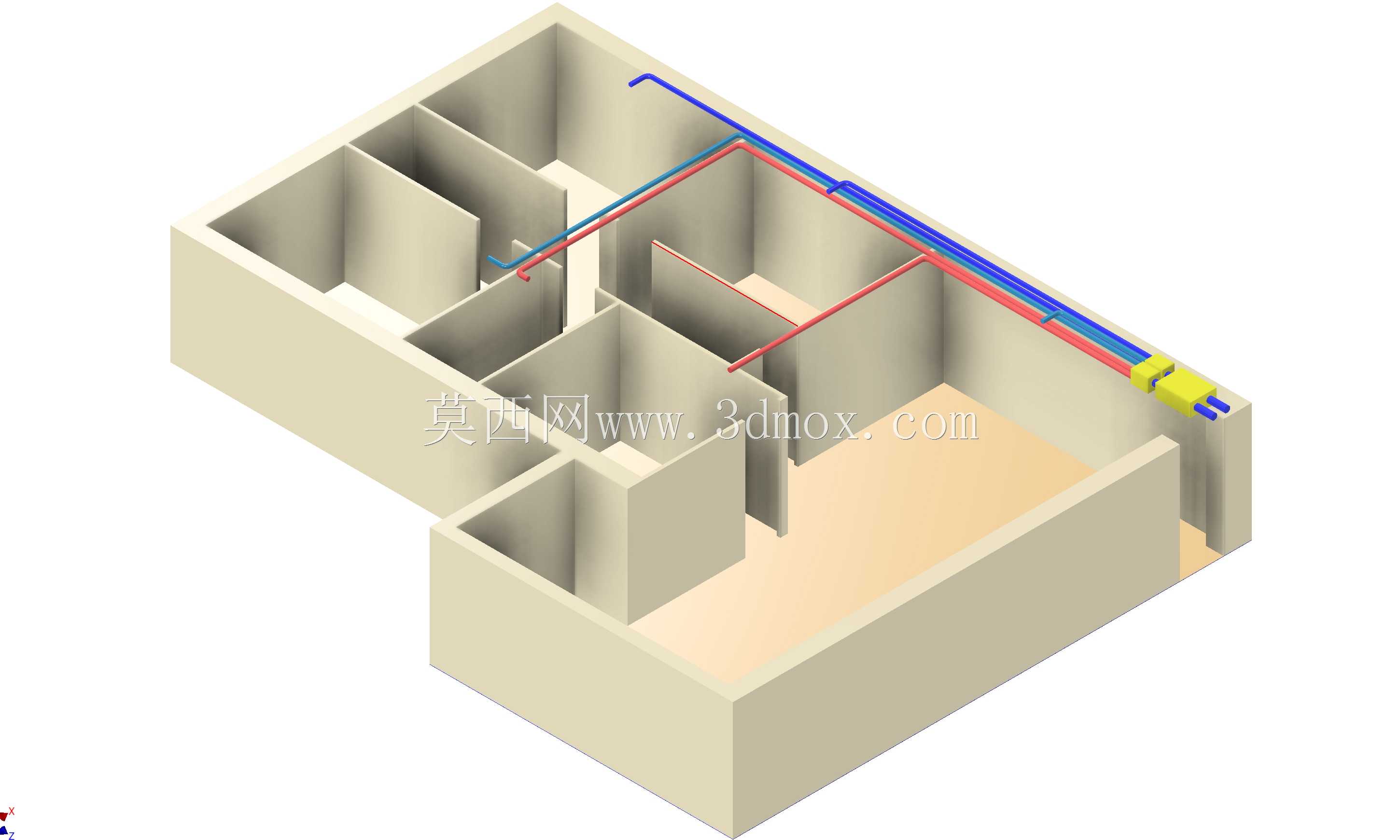

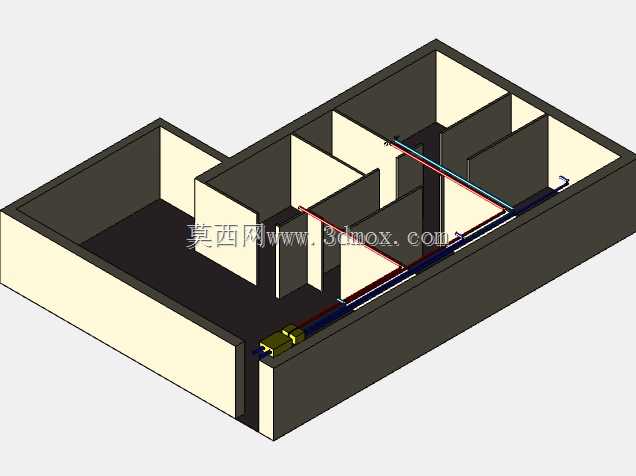

　　这套三维建模内容呈现的是厂房内部受控机械通风系统的完整管路布局，针对多层隔间排布的生产车间场景做了适配设计，核心作用是通过机械动力驱动车间内空气有序置换，保障生产区域空气质量符合作业要求。从实际应用场景来看，这类通风系统多用于存在局部空气滞留、生产过程会产生余热或微量废气的组装类、轻加工类厂房，区别于全面排风的粗放设计，这套系统采用送排风管并行布设的方式，沿建筑隔间顶部的结构梁间隙走管，尽可能压缩管路占用的竖向空间，避免影响车间内生产设备的吊装与物料转运通道的净空要求。设计过程中优先考虑了管路的沿程阻力控制，所有风管转弯处均采用大曲率圆弧过渡，没有出现直角弯折的结构，能有效降低风机运行时的风阻损耗，减少不必要的能耗。

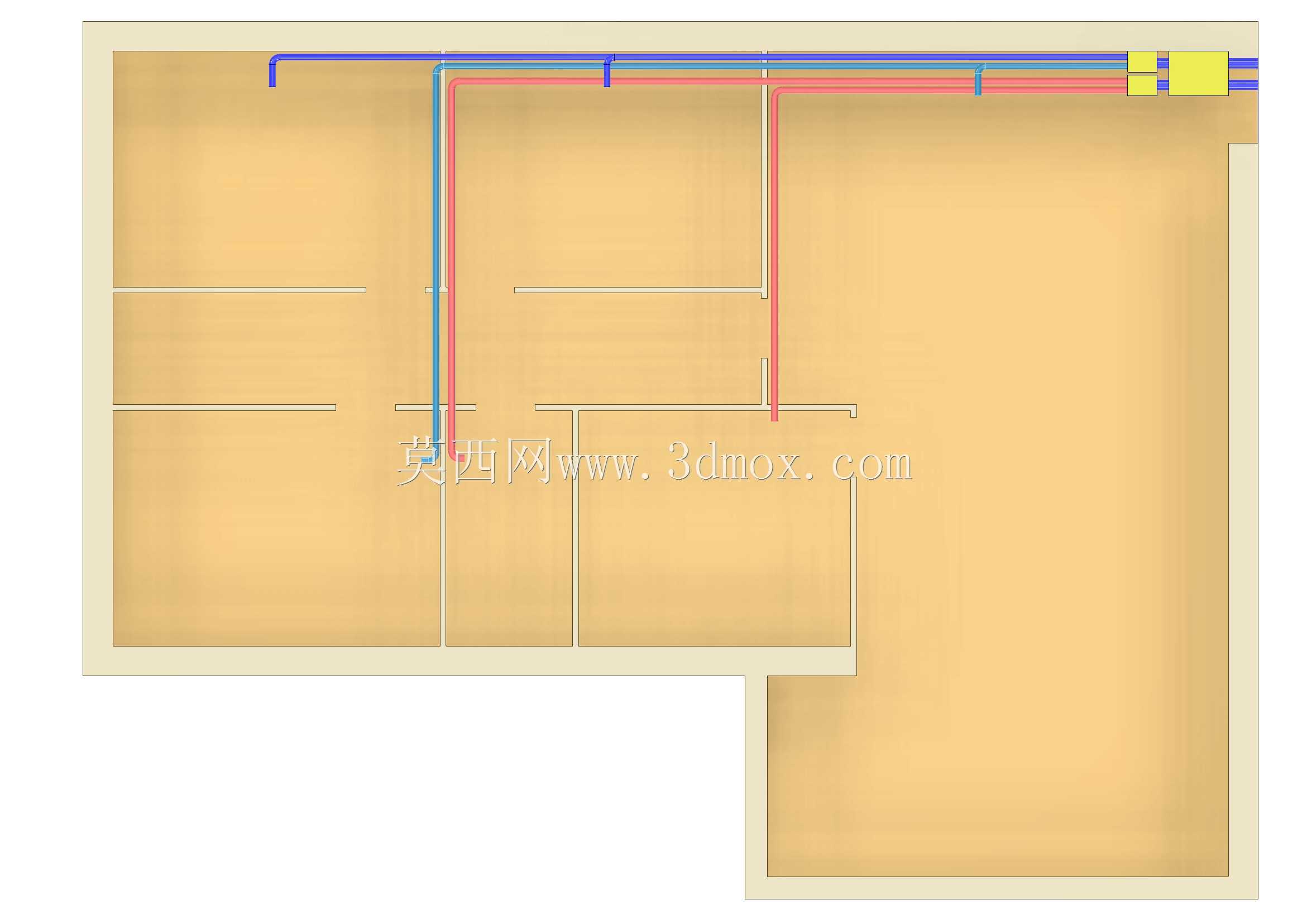

　　送风管与排风管采用分色标识区分，红色对应高温排风路径，蓝色对应新鲜进气路径，两类管路并行布设时预留了足够的安装间隙，避免后期运维时出现检修空间不足的问题，同时也能减少送排风之间的气流短路，保证送入车间的新鲜空气能有效覆盖作业区域，再通过排风管将浑浊空气带出。从安装边界来看，所有风管的支吊架点位都贴合建筑隔墙的顶部承重结构设置，没有在隔间中部悬空设置大跨度的管路支撑，既降低了安装施工的难度，也避免了支撑结构占用车间内部的有效使用面积。管路末端的风口位置对应每个隔间的作业区设置，排风风口布置在隔间内易产生废气或热量聚集的区域上方，送风风口则布置在人员经常停留的作业点侧上方，形成合理的气流组织路径，避免出现通风死角。

　　整套系统的管路走向完全贴合现有建筑的内部隔间轮廓做适配，没有为了管路规整随意穿隔墙体，所有穿墙位置都对应建筑预留的孔洞点位，减少了后期施工时对建筑结构的二次改动。在管径匹配上，主风管沿气流方向逐步变径，匹配不同管段对应的风量分配，每个支管的接口位置都预留了风量调节装置的安装空间，方便后期调试时根据每个隔间的实际通风需求调整送排风量，实现不同区域的通风量精准控制。系统末端的机组连接位置做了接口的标准化设计，能适配常规的离心式通风机组安装尺寸，不需要额外做非标转接件，降低现场安装的适配成本。

　　针对厂房内部可能存在的管线交叉问题，建模时已经将通风管路与其他可能存在的电气桥架、给排水管线的布设位置做了避让，所有交叉位置都预留了足够的安全间距，避免后期其他专业管线安装时出现碰撞问题。从结构细节来看，风管的连接法兰位置都做了统一的间距排布，符合常规通风管道的安装施工规范，每段风管的长度控制在常规运输与安装的尺寸范围内，不需要现场额外裁切，能有效提升施工效率。隔间内部的风口位置避开了照明灯具、消防喷淋等顶部设施的布设点位，不会影响其他厂区配套设施的正常使用。整套设计充分考虑了工厂实际运行中的运维需求，所有管路的检修口位置都对应通道区域设置，不需要攀爬生产设备就能完成日常的滤网更换、管路检修作业。
