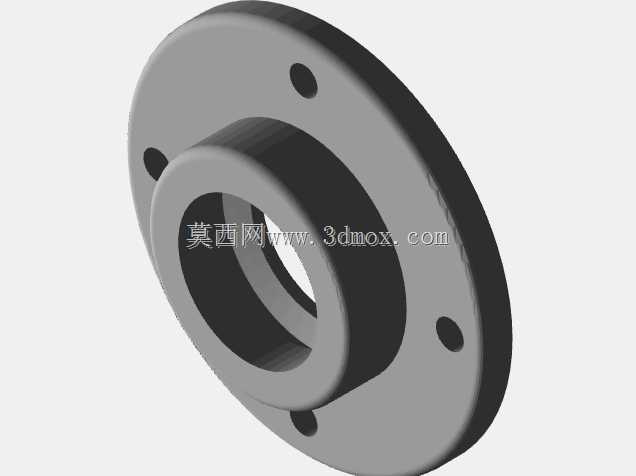

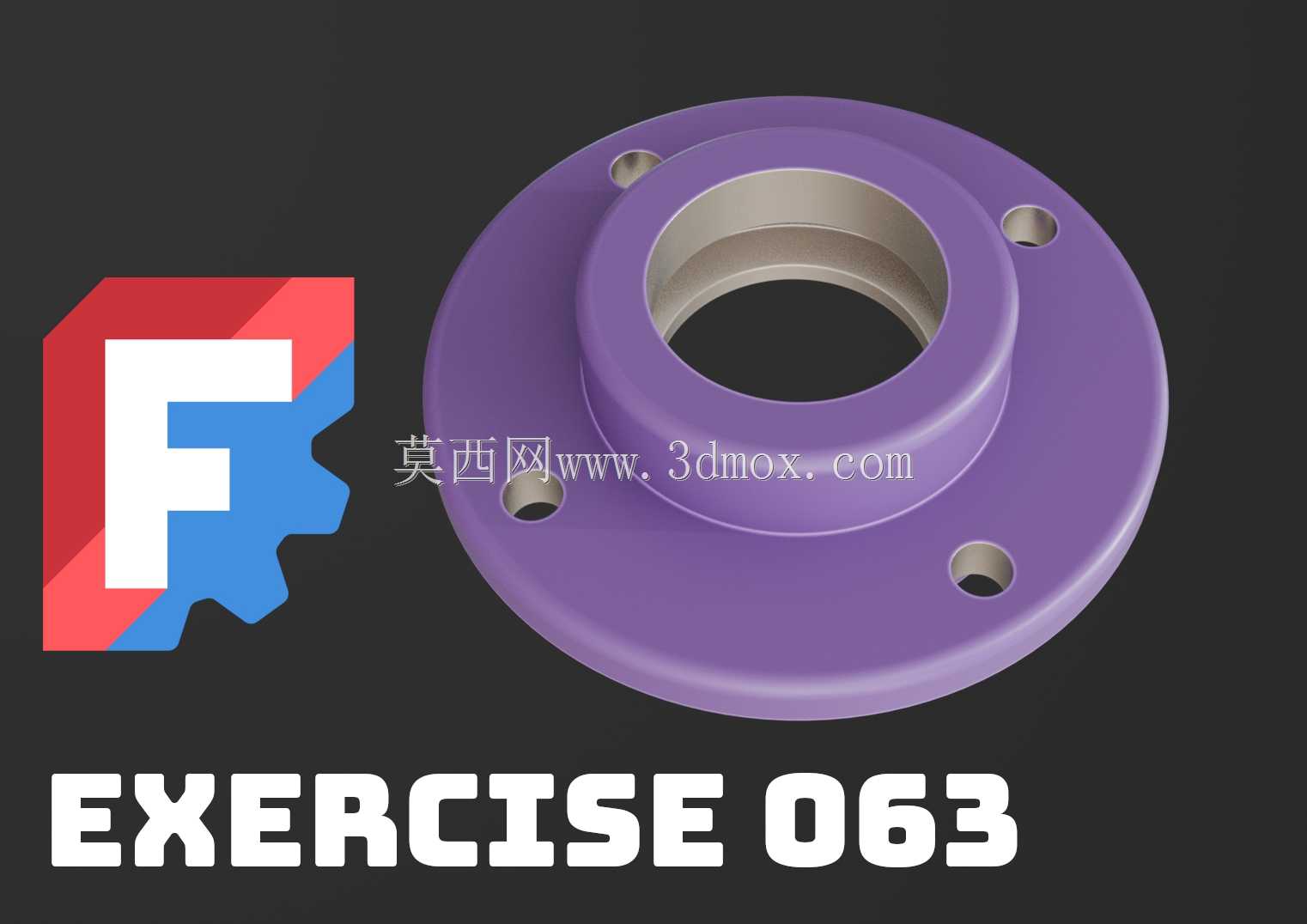

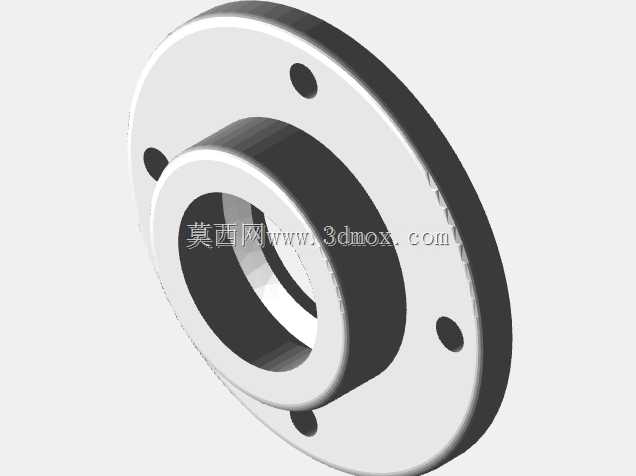

这类带凸缘的法兰连接座,在流体输送管路系统、小型机电设备的轴端支撑、气动元件的接口对接场景中应用十分广泛,日常做设备改造、小型试验台搭建时经常会用到这类零件,它的核心作用是实现两个不同部件之间的刚性对接,同时保证对接位置的同轴度,避免连接后出现偏心导致的密封失效、转动卡滞等问题。从结构上看,零件主体分为两个功能段,中间凸起的筒段是核心配合部位,主要用来和对接件的轴颈、管端实现间隙或过渡配合,配合面的长度直接决定了对接后的支撑稳定性,设计时需要根据对接件的插入深度来确定筒段高度,既要保证足够的配合接触面积,又要避免过长导致的材料浪费、装配干涉。外围的圆盘凸缘是安装承载部位,四个均匀分布的通孔用来穿装连接螺栓,孔位的分度圆直径是关键安装边界参数,设计时需要和对接法兰的孔位完全匹配,螺栓孔的直径要比选用的螺栓公称直径大0.5到1毫米,补偿加工和装配时的位置误差,避免出现螺栓穿装困难的问题。凸缘的厚度需要根据连接时的压紧力来核算,要是用在有密封要求的管路对接场景,凸缘厚度要保证螺栓拧紧后不会出现翘曲变形,防止密封面压合不匀出现泄漏;如果是用做轴端的支撑座,凸缘厚度还要考虑轴向承载的强度需求,避免设备运行过程中受轴向力导致凸缘断裂。
中间筒段的内孔是核心功能尺寸,内孔的直径公差、圆柱度直接决定了和对接件的配合精度,如果是用来穿装转动轴,内孔的表面粗糙度要控制在合理范围,必要时可以加装轴套减少磨损;如果是作为流体通道,内孔的流通直径要和对接管路的通径保持一致,避免出现通径突变导致的流阻增大、紊流等问题。设计这类零件的时候,首先要确定核心的配合参数,也就是内孔的直径和配合公差,再根据对接件的安装孔位确定凸缘的外径、螺栓孔的分度圆和孔径,之后核算筒段的高度和凸缘的厚度,所有的过渡位置都要做圆角处理,避免应力集中,尤其是筒段和凸缘连接的根部,要是直角过渡的话,受载荷时很容易在根部出现应力集中导致开裂,一般会根据零件的整体尺寸做R2到R5的过渡圆角。
零件的安装边界要注意,凸缘的背面也就是和安装面贴合的一侧,要保证平面度,不然安装拧紧后会出现零件倾斜,导致配合的轴或管路出现偏心,要是对贴合密封性有要求,这个面还需要做精加工,表面粗糙度不能过高。四个安装孔的位置度要严格控制,不然和对接件装配时会出现孔位错位,强行穿螺栓会导致零件存在内应力,运行过程中容易出现松动或者断裂。实际应用中,这类零件如果用在低压气动回路里,可以选用硬质塑料或者铝合金材质,降低整体重量,加工也更方便;如果用在液压管路或者有重载的支撑场景,就需要选用钢材,并且做表面防锈处理,提高零件的使用寿命。

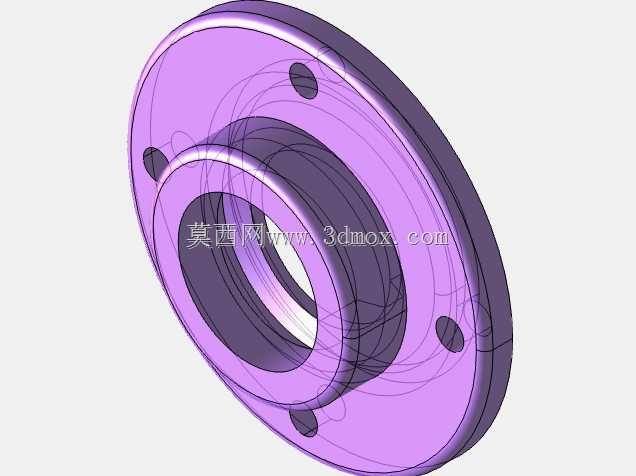

建模的时候要先做旋转特征生成主体的基本形状,之后拉伸切除出四个安装孔,再对所有锐边做倒角处理,方便装配时导入对接件,也避免安装时划伤操作人员。需要注意的是,筒段的端面如果是和对接件的端面贴合密封,就要保证端面和内孔轴线的垂直度,不然压紧后会出现单侧缝隙,导致密封失效。另外,螺栓孔的位置要均匀分布在凸缘上,保证拧紧时每个螺栓的压紧力均匀,不会出现偏载。这类零件看起来结构简单,但每个尺寸参数都和实际使用场景直接相关,不能随意设定尺寸,比如如果螺栓孔离凸缘外边缘太近,拧紧时可能会导致凸缘边缘开裂;如果离筒段太近,安装螺栓时扳手没有操作空间,导致装配困难。筒段的外径也要和凸缘尺寸匹配,要是筒段外径过大,会挤占螺栓的安装空间,外径过小则会降低筒段自身的结构强度,受径向力时容易出现变形。
