多工位综合尺寸检测测量机设备

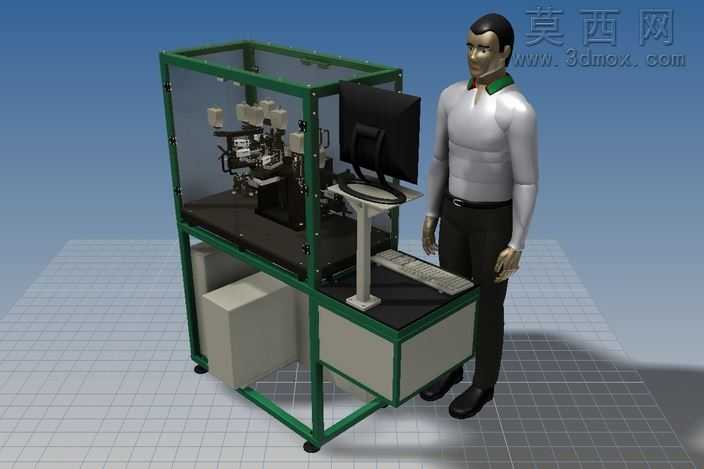

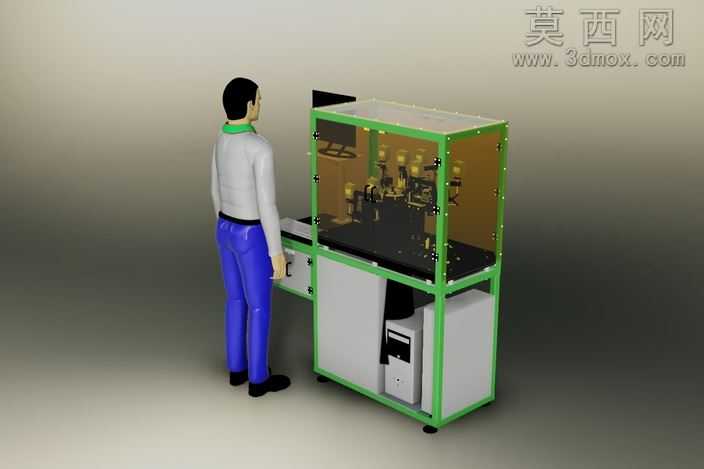

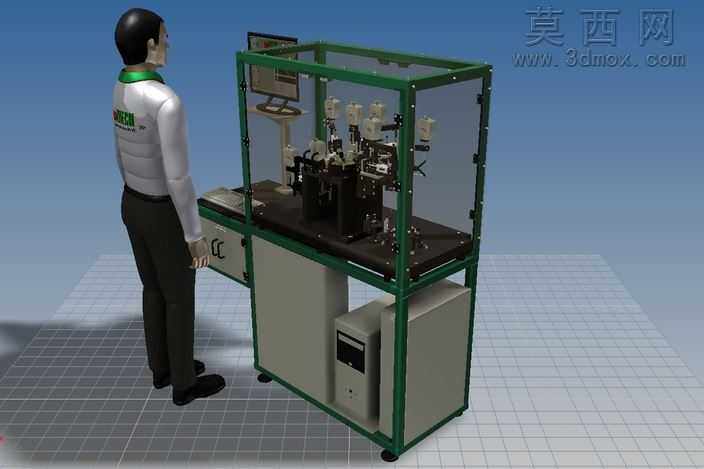

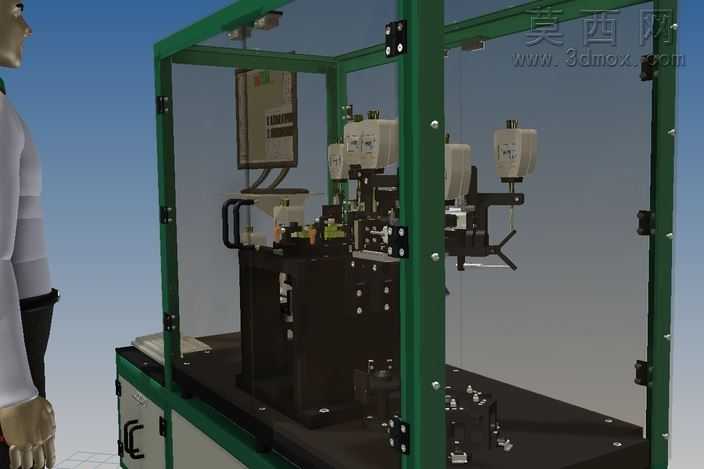

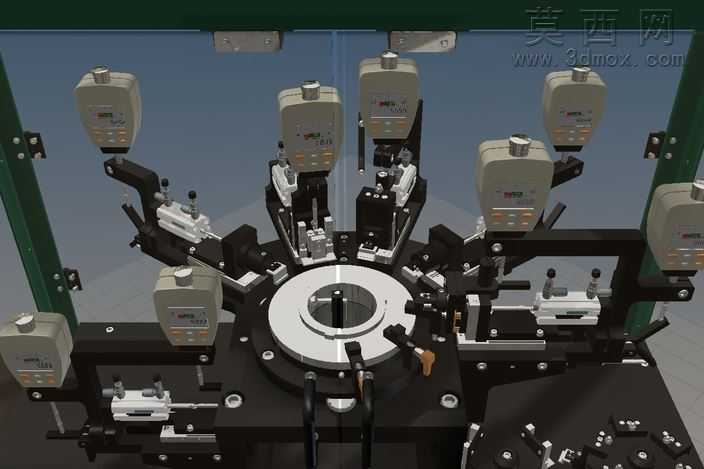

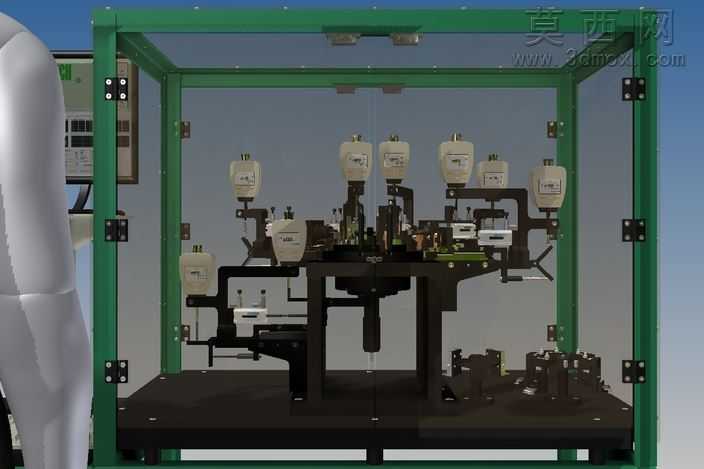

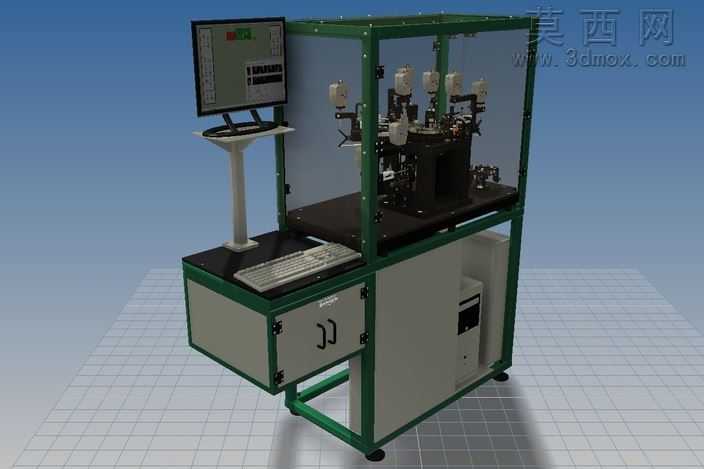

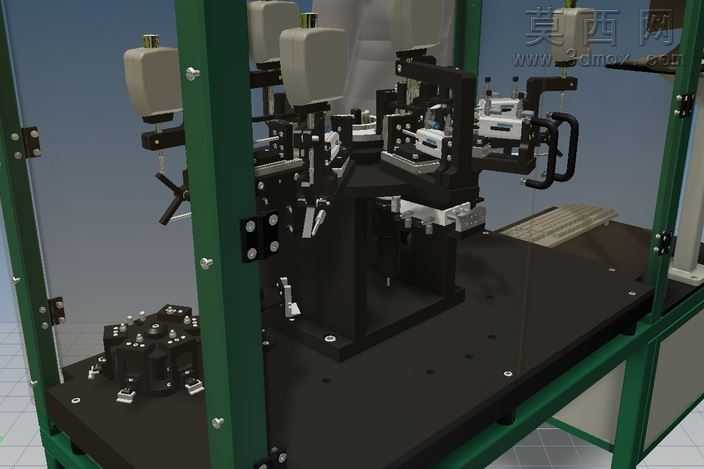

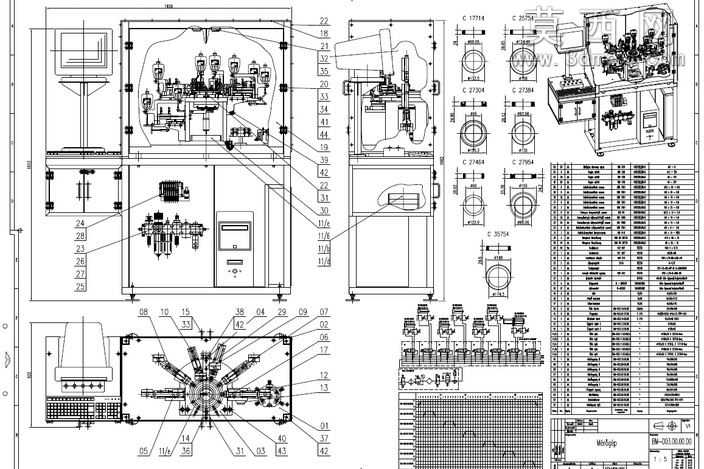

本测量机三维模型采用自顶向下的参数化建模思路搭建，整体以绿色铝型材搭建外防护框架，框架采用标准角码与螺栓连接结构，建模时严格还原工业铝型材的槽道、安装孔位细节，框架顶部预留传感器安装点位，侧面设置可开合的防护门结构，兼顾设备运行防护与调试操作的便利性。设备核心检测区域采用黑色阳极氧化处理的安装平台作为基座，平台表面按照多工位检测的布局要求，预留了标准化的T型槽与定位安装孔，可适配不同待测工件的装夹需求。模型中完整还原了多组接触式测量表头的结构，每个测量表头都包含测头、位移传动机构、信号输出模块的细节，测量表头通过可调节的安装支架固定在工位周边，支架设计了多轴调节结构，可实现X/Y/Z三个方向的位置微调，满足不同尺寸工件的检测点位调整需求。中间的回转工位采用分割器驱动的旋转工作台结构，建模时还原了工作台的定位销、夹紧机构细节，可带动工件完成多面自动转位，实现一次装夹完成多维度尺寸检测。模型对气路走线、信号线缆的排布也做了细节还原，线缆沿型材槽道规整布置，设置了对应的走线槽与固定卡扣结构，还原真实设备的布线规范。材质渲染方面，铝型材框架采用哑光喷塑绿色材质，安装平台采用磨砂黑色金属材质，测量表头采用哑光米白色工程塑料搭配银色金属测头，玻璃防护部分采用半透明带轻微反光的玻璃材质，整体渲染效果贴近真实工业检测设备的视觉质感，结构上完整呈现了多工位自动测量机的装夹、检测、转位、防护全系统构成，可用于设备方案展示、结构优化、教学演示等场景。
