卧式不锈钢自吸电泵结构三维设计

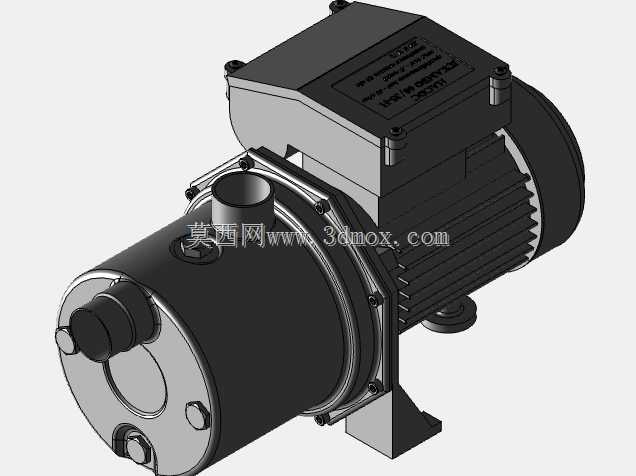

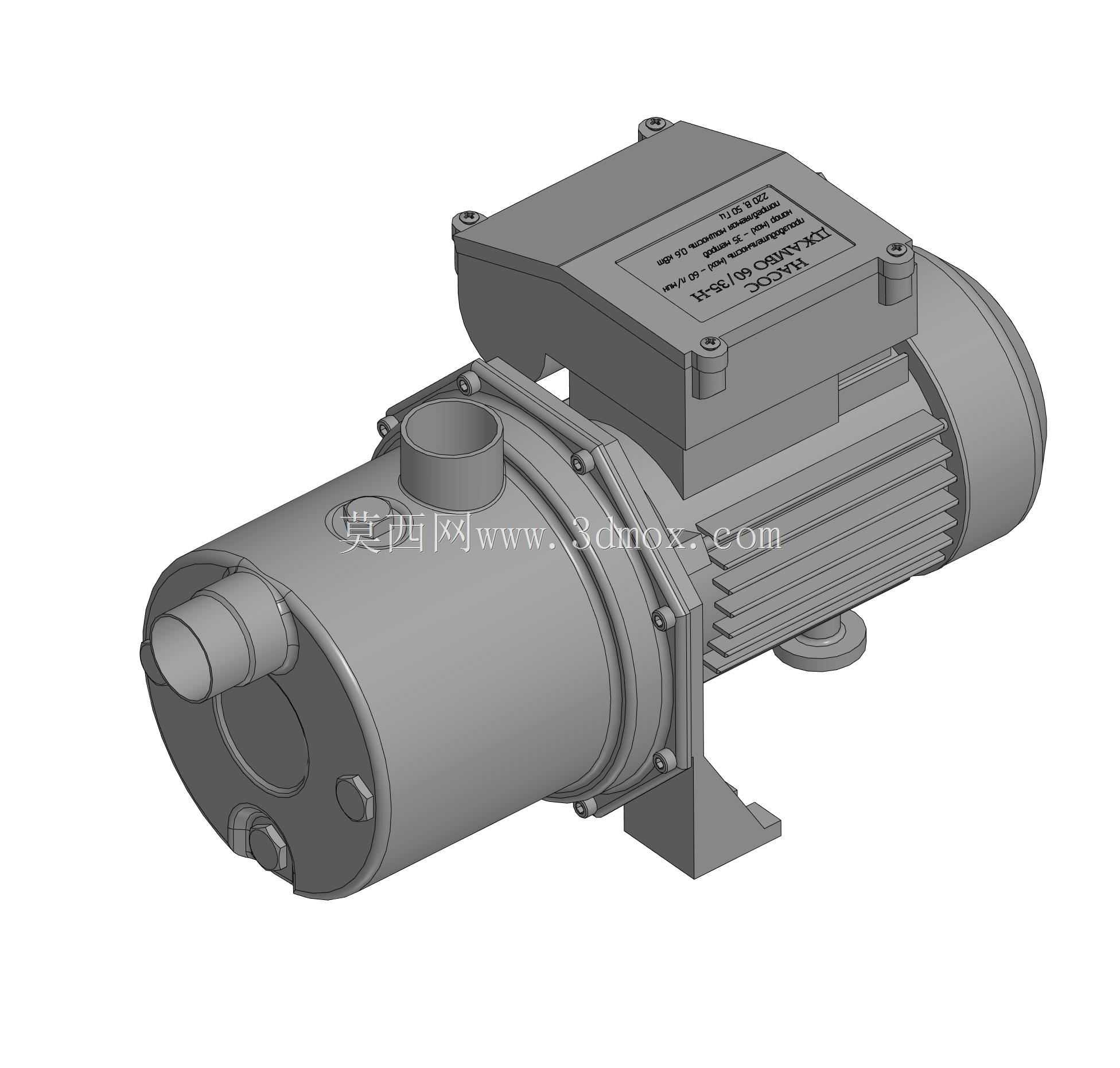

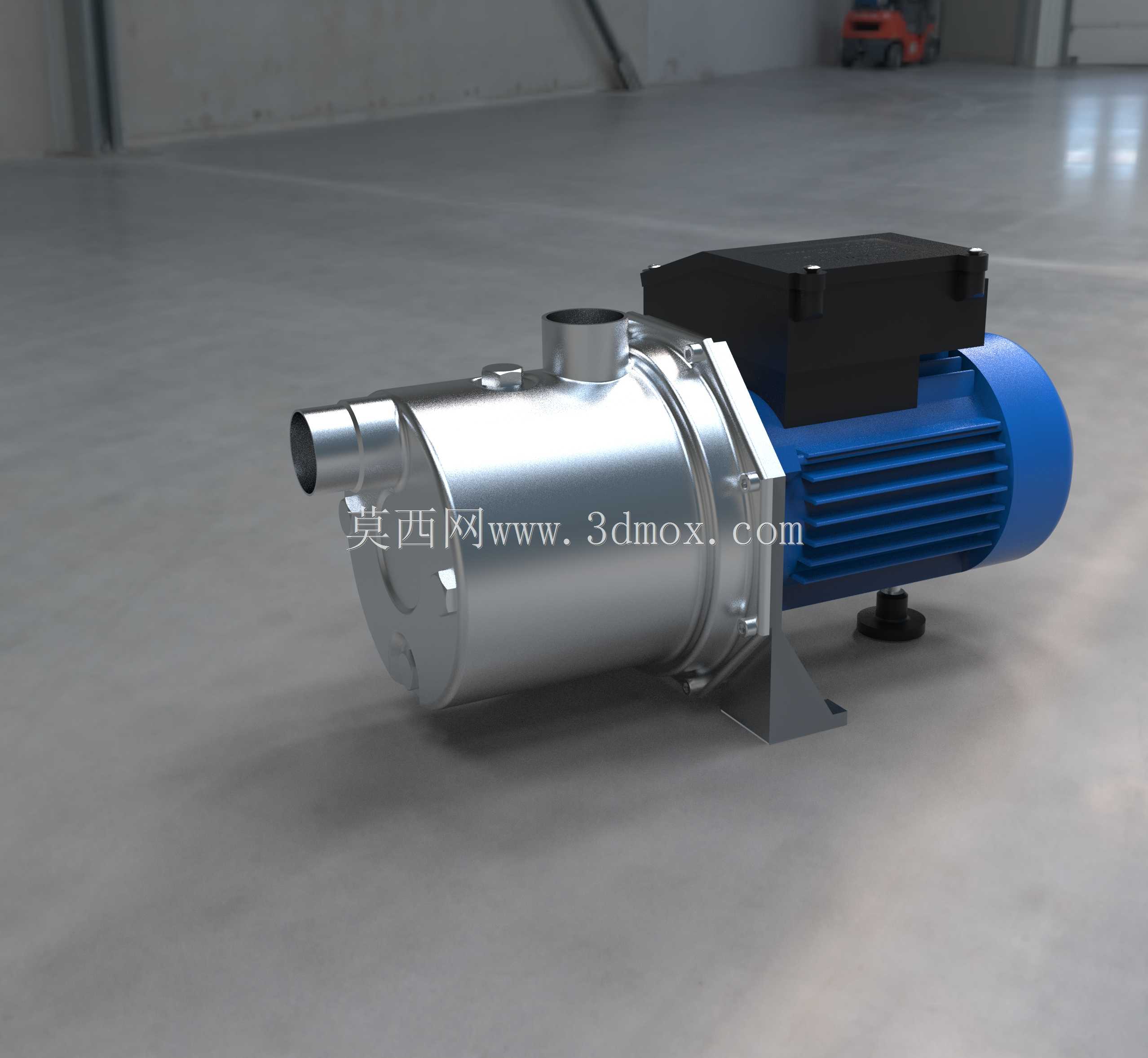

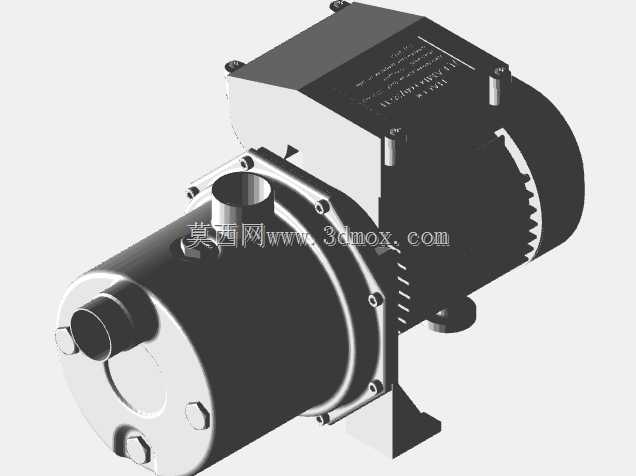

　　这款卧式电泵的结构设计，首先围绕民用供水、小型工业流体输送的实际场景展开，常见于独栋住宅自吸供水、小型园林灌溉、净水系统增压、小型生产循环供水等工况，这类场景普遍要求泵体具备首次灌水后后续启动无需重复灌引水的自吸能力，同时要兼顾安装空间紧凑、运行震动小、过流部件耐普通水体腐蚀的需求。从结构布局来看，泵体采用卧式同轴直联设计，电机与泵头共用一根主轴，省去了联轴器传动的冗余结构，既压缩了整机的轴向安装尺寸，也减少了传动环节的功率损耗，同时降低了后续运维中对中校准的工作量。过流段采用不锈钢冲压成型结构，相比传统铸铁泵体，一方面降低了流道内壁的粗糙度，减少流体沿程阻力损失，另一方面可以适配轻度腐蚀性的清水、轻度酸碱水溶液输送，避免长期使用后锈渍污染输送介质，也能延缓流道结垢的速度。泵头的进水口与出水口采用同轴向水平布置的接口形式，进水端预留了外螺纹连接位，出水端同样采用标准管螺纹接口，适配常规民用给排水的硬管、软管连接需求，安装时无需额外加装异形转接头，降低现场安装的配件成本。

　　电机部分采用封闭风冷式结构，后端的散热筋沿轴向均匀排布，配合尾部的风叶可以在运行时持续带走定子绕组产生的热量，电机外壳的端盖采用压铸铝材质，兼顾散热效率与结构强度，顶部的接线盒采用密封式结构，防护等级可以满足户外半露天安装的防雨需求，接线盒内部预留了接地端子与电容安装位，适配单相民用供电的接线需求。泵体底部的安装脚采用一体冲压折弯的不锈钢支架，两个安装脚的孔位间距经过匹配设计，安装时可以直接通过膨胀螺栓固定在水泥基础或者设备机架上，支架与泵体、电机的连接位置加装了橡胶减震垫，能够吸收电机运行时产生的高频震动，避免震动传递到安装基础引发管路共振。从设计思路上，这款泵的自吸结构采用气液混合式原理，泵腔内部预留了气水分离腔，首次启动前在泵腔内灌满引水后，叶轮旋转时将进水口管路内的空气与泵腔内的水充分混合，通过叶轮的离心作用将气水混合物输送到气水分离腔，空气从分离腔上部的排气口排出，水则回流到叶轮入口再次参与气液混合，反复循环直到进水管路内的空气排尽，完成自吸过程，这种结构相比射流式自吸泵结构更简单，加工成本更低，同时自吸高度可以满足8米以内的垂直吸水需求，适配多数地下储水池、水井的取水工况。

　　叶轮采用闭式不锈钢冲压叶轮，流道经过水力优化设计，在额定转速下可以兼顾流量与扬程参数，适合小流量高扬程的供水场景，叶轮与泵轴之间采用键连接加锁紧螺母的固定方式，避免长期运行后叶轮松动引发的震动与性能衰减。机械密封采用内置式单端面机械密封，动环与静环分别采用陶瓷与石墨材质，具备良好的耐磨性与密封性，正常使用工况下可以长时间无泄漏运行，避免传统填料密封需要定期压紧、更换盘根的维护工作。整机的外形尺寸经过紧凑化设计，轴向总长度控制在适配小型设备安装的范围内，径向最大尺寸为电机风罩的外径，安装时预留的侧边维护空间仅需满足接线盒开盖操作、进水口滤网拆卸的需求即可，不需要预留过大的设备检修空间。

　　在结构细节上，泵头底部预留了放水螺塞，冬季停用或者长期停机时可以拧开螺塞排尽泵腔内的存水，避免低温环境下存水结冰胀裂泵体；进水口内部可以加装可拆卸的滤网，拦截水中的大颗粒杂质，避免杂质进入泵腔打坏叶轮或者卡滞机械密封。这款泵的结构设计没有冗余的复杂结构，所有零部件都围绕民用、小型工业场景的实际使用需求设计，既兼顾了加工装配的工艺性，也考虑了终端用户安装、使用、维护的便捷性，三维建模过程中对各个配合面的公差、安装间隙都做了匹配设计，比如泵轴与轴承的配合公差、机械密封的安装定位尺寸、叶轮与泵腔的间隙值都按照实际加工要求做了预留，模型可以直接用于后续的工程出图、装配干涉校验、工况模拟分析等工作。
