搭载双作用振荡动力的小型蒸汽车结构设计

　　这款小型蒸汽车的设计核心围绕双作用振荡式蒸汽发动机的集成适配展开，区别于常规曲柄连杆结构的蒸汽动力装置，振荡式发动机省去了复杂的配气凸轮与独立气门传动组，依靠缸体自身的摆动完成进排气配气切换，整体结构更紧凑，更适配小尺寸载具的安装空间限制。从实际应用场景来看，这类小型蒸汽动力载具可用于科普教具展示、主题园区观光接驳、复古动力装置爱好者的改装验证场景，不需要复杂的电控系统支撑，仅依靠蒸汽压力循环即可完成动力输出，对非道路场景的低负载移动需求适配性较强。

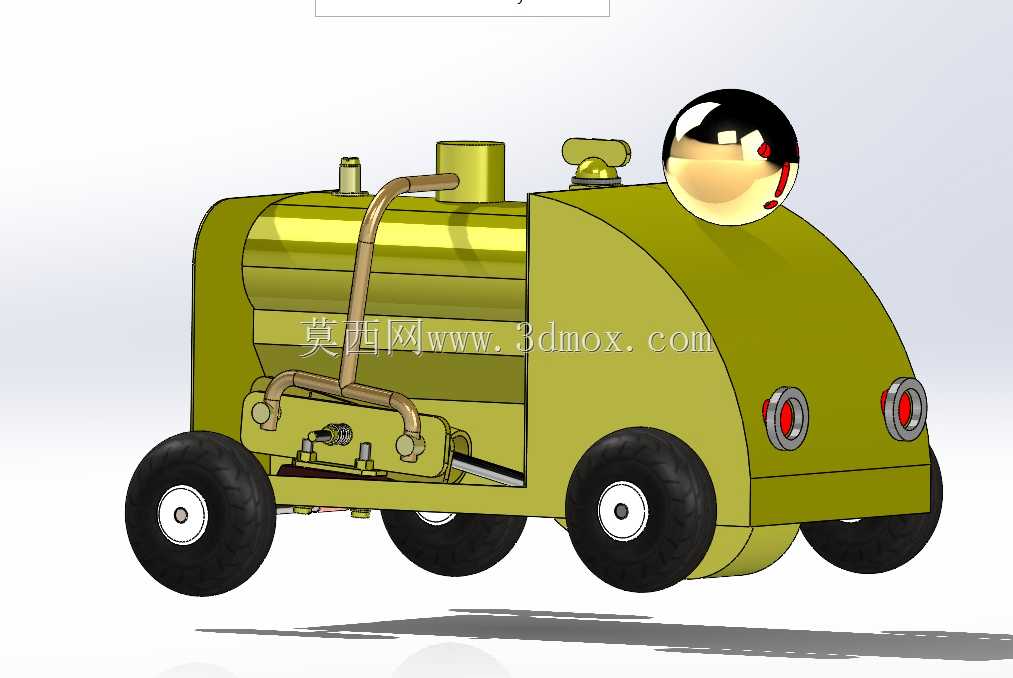

　　在功能特性层面，整车动力单元采用卧式集成布局，蒸汽发生罐与发动机本体直接相邻布置，缩短了蒸汽输送管路的长度，减少管路内的蒸汽冷凝损耗，罐体顶部设置的安全阀与注水接口直接集成在罐体上盖位置，不需要额外外接复杂的管路组件，日常维护时仅需检查罐体水位与密封件状态即可。动力输出端直接通过减速齿轮组连接后轮轴，没有设置多档位变速结构，依靠蒸汽压力的调节即可实现车速控制，整体传动链路的零件数量比同功率内燃机载具减少40%以上，故障点更少，适合非专业人员操作使用。

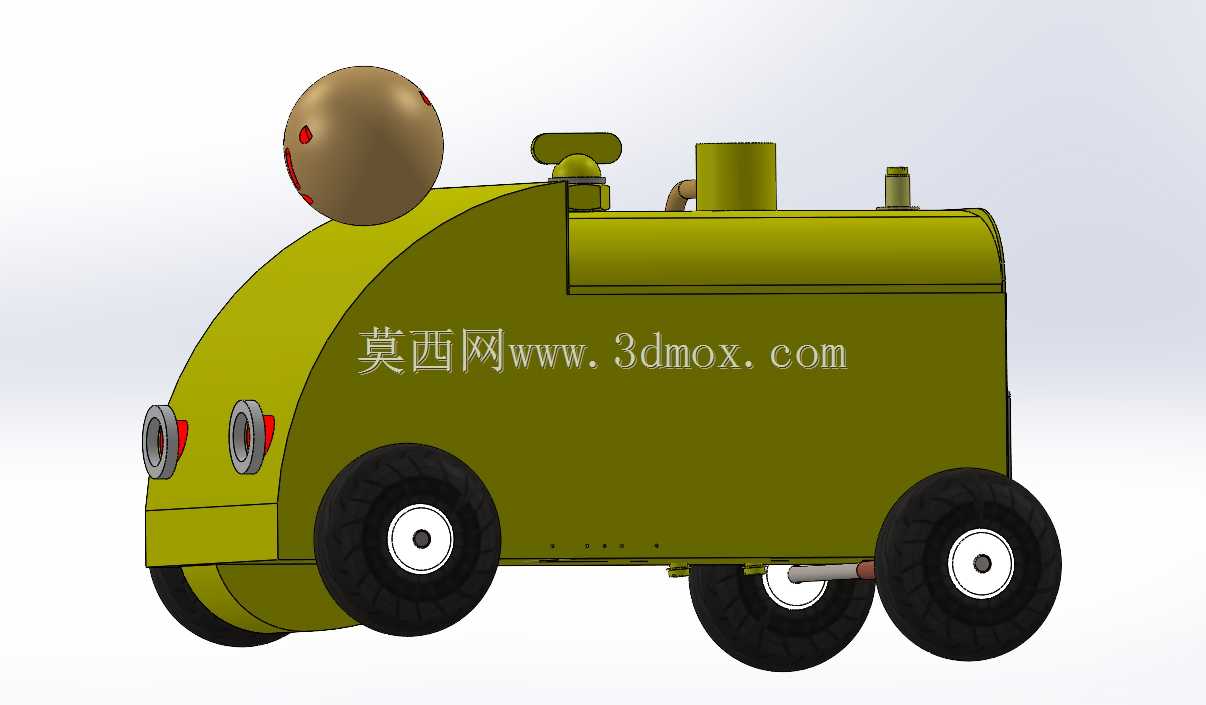

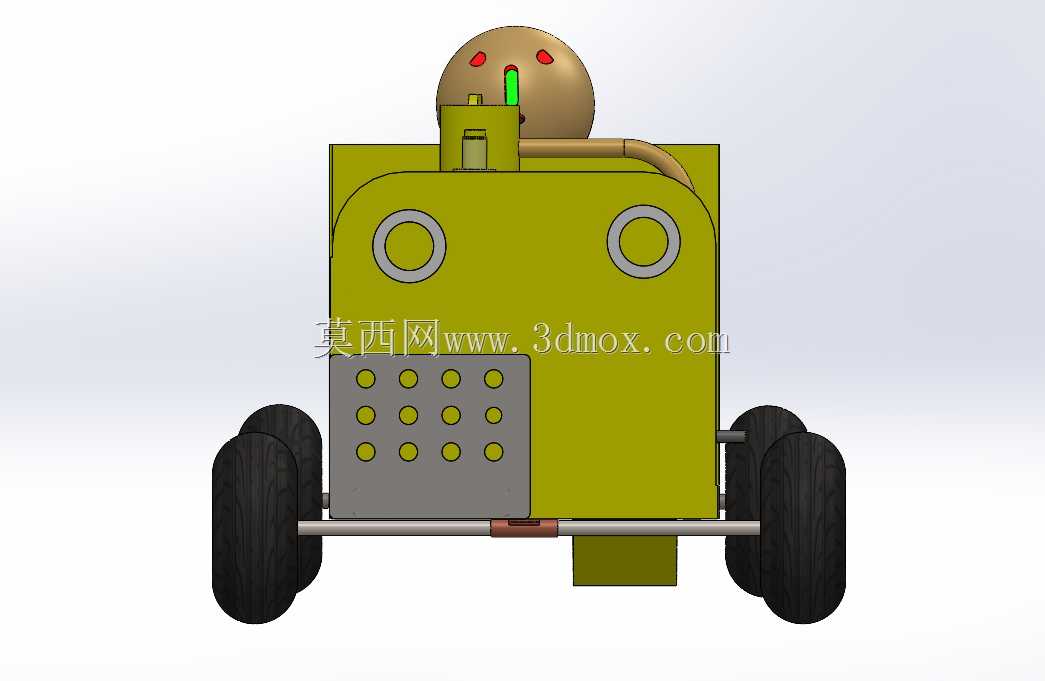

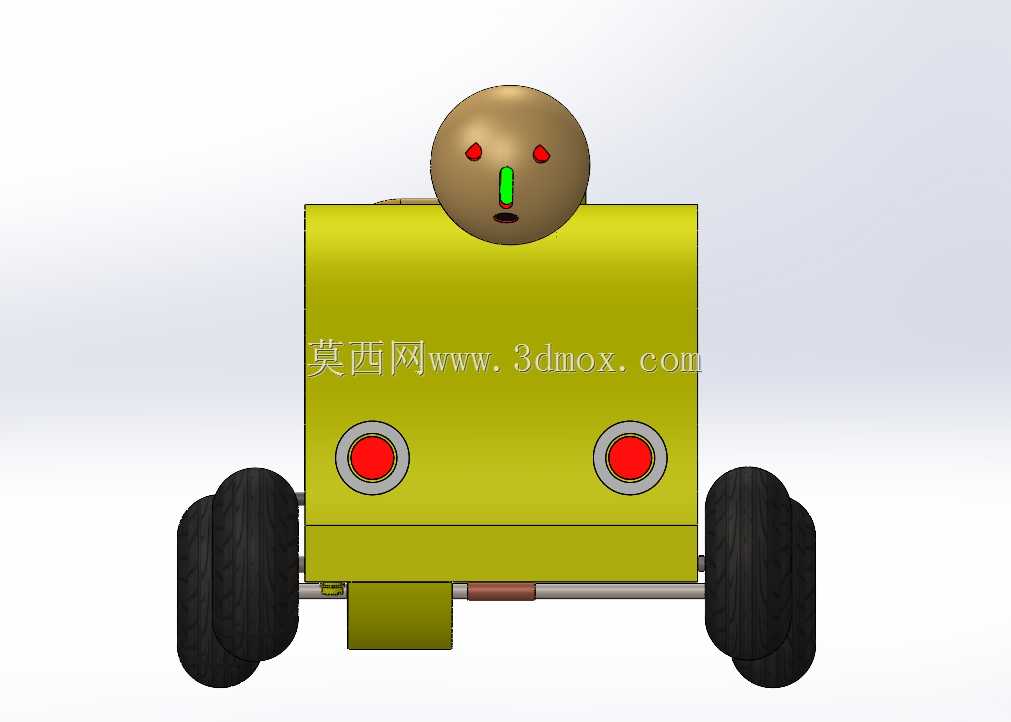

　　设计思路上优先考虑了小空间内的部件干涉问题，整车外壳采用圆弧过渡的全包覆结构，将发动机、管路、传动组件全部容纳在壳体内部，既避免了高温蒸汽管路裸露带来的烫伤风险，也让整体外观更具整体性。车头位置设置的两个圆形灯位采用嵌入式安装，不突出于壳体表面，避免移动过程中发生磕碰损坏。顶部的球形部件为蒸汽压力可视化浮标，依靠罐内压力变化带动浮球升降，操作人员不需要靠近罐体即可直观判断当前蒸汽压力状态，兼顾了实用性与外观辨识度。车轮采用小直径宽面橡胶轮，轮距与轴距的比例控制在1:1.6左右，保证低速行驶时的稳定性，即使在不太平整的硬质路面行驶也不容易发生侧翻。

　　从安装边界与尺寸控制来看，整车长度控制在1.2米以内，宽度不超过0.6米，高度不超过0.7米，整体占地面积仅相当于常规家用电动自行车的一半，不需要专用的存放空间。各部件的安装接口全部采用标准化紧固件连接，蒸汽管路采用铜质硬管弯折成型，管路接头全部位于壳体侧面的可开启检修口位置，不需要完全拆解外壳即可完成管路密封检查与紧固件紧固操作。发动机的振荡缸体与安装座之间采用耐磨铜套作为转动副，预留了0.1毫米的配合间隙，既保证缸体摆动的灵活性，也避免间隙过大导致的蒸汽泄漏问题。后轮轴的轴承座直接固定在壳体底部的加强筋位置，不需要额外设置独立的底盘车架，壳体本身承担了结构承载的作用，进一步降低了整车自重。蒸汽发生罐的容积控制在3升左右，加满水后可连续运行20分钟以上，完全满足短距离移动与科普演示的使用需求，罐体与壳体之间预留了10毫米的空气隔热间隙，避免壳体表面温度过高，即使长时间运行，外壳可接触部位的温度也能控制在安全范围内。
