电动三轮货运装载车结构设计

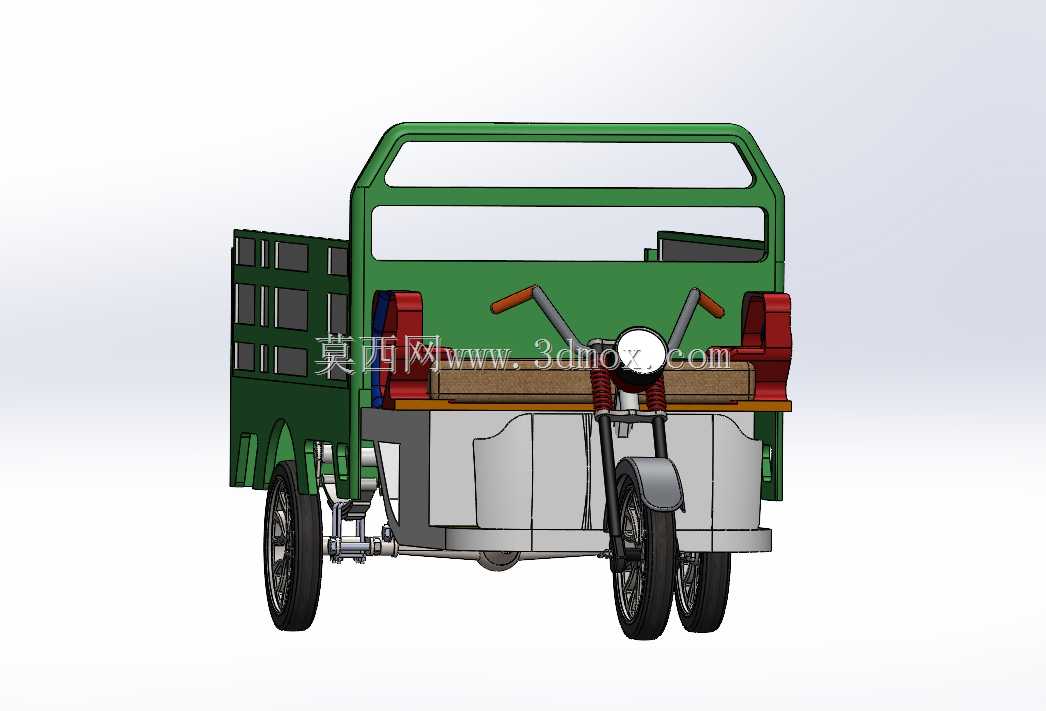

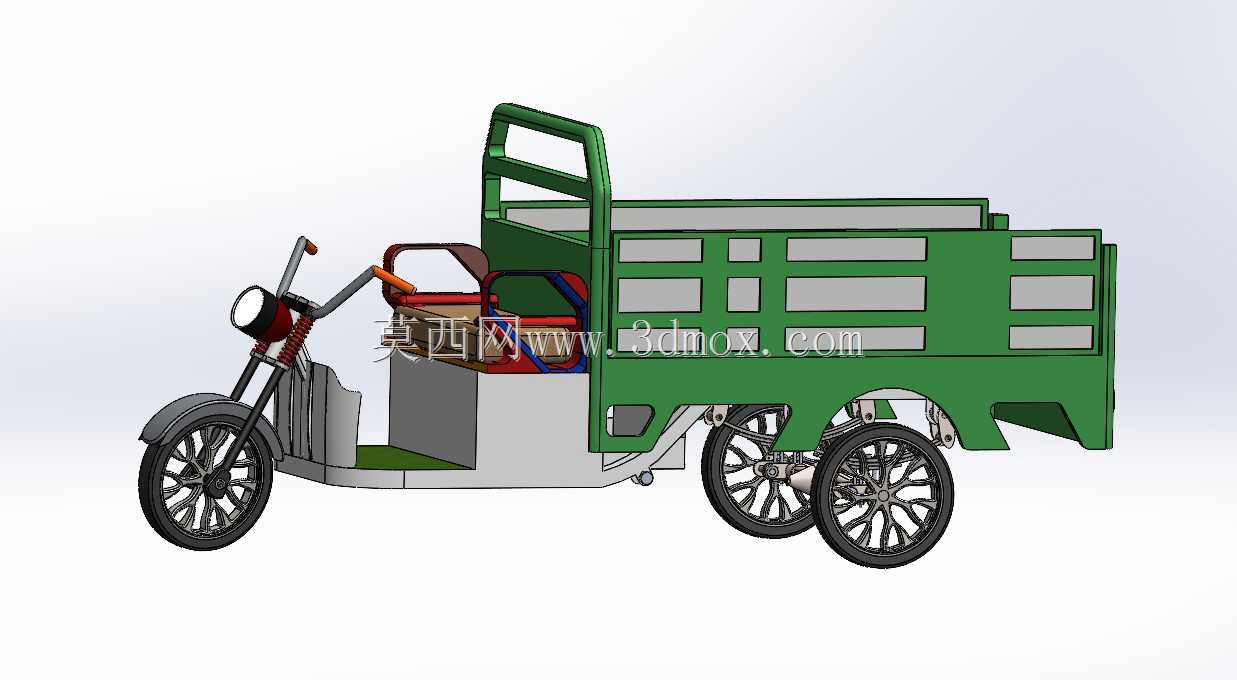

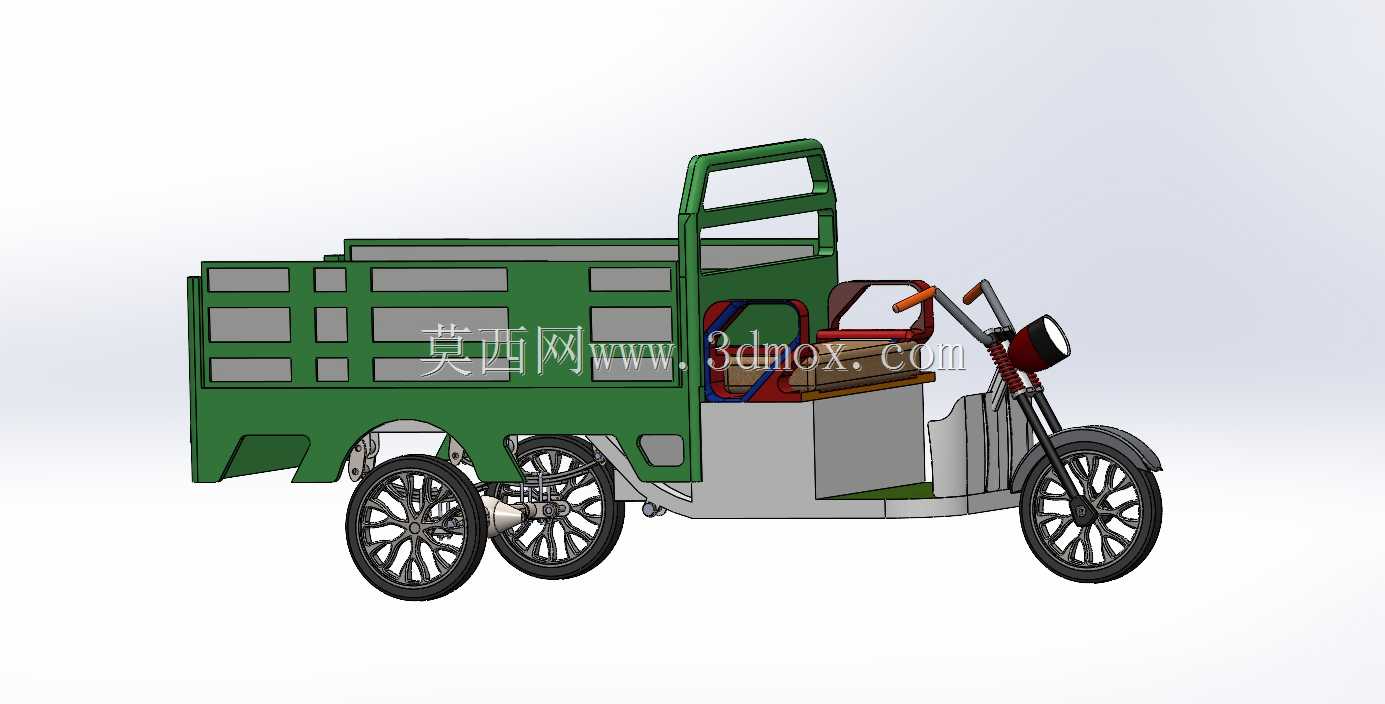

这款电动三轮装载车的三维结构设计，核心面向城乡短途散货转运、厂区内部物料周转、农贸批发场景的小件货物运输需求，区别于常规乘用三轮车，整体结构围绕载货功能做了针对性的布局优化。从实际使用场景出发，这类车辆常穿梭于宽度有限的乡村巷道、批发市场通道、厂区作业便道，因此整车宽度控制在1.1米以内，整车长度含车斗不超过2.8米，转弯半径控制在2.2米范围内，能够在狭窄空间内完成灵活转向与掉头，适配多数非主干道的通行边界要求。

货厢部分采用栏板式结构设计，栏板高度设置为400mm，既能够满足袋装农资、零散建材、果蔬筐等常规货物的围挡需求，又不会因为栏板过高影响装卸货时的操作便利性，货厢底板采用框架式加强筋布局，底板下方设置三道横向承重梁与两道纵向主梁，额定承载状态下底板挠度控制在2mm以内，避免长期重载出现底板变形问题。货厢前部设置了加高的防护栏结构，高度超出驾驶座靠背150mm，能够防止货物前倾滑落至驾驶区域，提升行驶过程中的安全性。

驾驶区域的布局充分考虑了日常操作的人机工程要求，车把转向结构预留了足够的腿部活动空间，座椅下方设置为电池舱，采用下沉式安装结构，既降低了整车重心，提升行驶稳定性，又充分利用了座椅下方的闲置空间，没有额外占用货厢的载货容积。前轮采用单轮转向结构，转向立柱倾角设置为27度，兼顾转向灵活性与行驶直线稳定性，前减震采用套筒式液压减震结构，能够过滤非铺装路面的颠簸震动，减少手部受到的冲击。后轮采用双轮同轴驱动布局，后桥与驱动电机集成布置在货厢前部下方，让载荷更多分配到驱动轮上，提升重载状态下的抓地力，避免爬坡时出现驱动轮打滑的问题。

整车的车架部分采用矩形钢管焊接结构，主纵梁选用40*60*3mm的矩形管，横梁选用30*50*2.5mm的矩形管，焊接节点处均设置了三角形加强筋，避免长期交变载荷下出现焊缝开裂问题。车架前部的转向立管采用加厚无缝钢管结构，与主纵梁之间采用双面满焊连接，同时设置斜向支撑臂分散转向时的受力。后轮轮距设置为980mm，与货厢宽度匹配，行驶过程中车轮不会超出货厢侧边，在狭窄通道通行时可以通过货厢的位置判断车轮通行边界，降低刮蹭风险。

从设计思路上，这款车型没有追求过高的行驶速度，最高车速设定在25km/h以内，匹配短途转运的实际需求，制动系统采用前鼓后鼓的制动结构，同时设置了驻车制动机构，停放在坡道时能够锁止后轮，避免溜车风险。整车的覆盖件采用模块化设计，前部的电机护板、侧边的电池舱护板均采用螺栓连接固定，后期维护时可以单独拆卸对应的护板，不需要大面积拆解结构，降低维保难度。车把上的操控部件按照常规电动车的操作逻辑布局，油门转把、制动拉杆、灯光开关的位置与通用电动两轮车保持一致，降低操作人员的学习成本，不需要额外适应即可上手操作。

货厢的后栏板采用可翻转结构，通过两侧的铰接吊耳与货厢侧边连接，需要装卸大件货物时可以将后栏板放平，拓展装卸操作空间，栏板锁止机构采用弹簧插销结构，行驶过程中不会因为颠簸自动脱开，解锁操作只需要向上提拉插销即可，不需要额外工具。整车的电气线路全部沿车架内侧的布线槽布置，线路外部套有波纹管防护，避免行驶过程中被飞溅的碎石打坏，也能减少雨水、灰尘对线路接头的侵蚀，提升电气系统的可靠性。考虑到这类车辆常需要在夜间作业，前部设置了独立的照明大灯，后部设置了红色反光标识与刹车灯，提升夜间行驶的辨识度。
