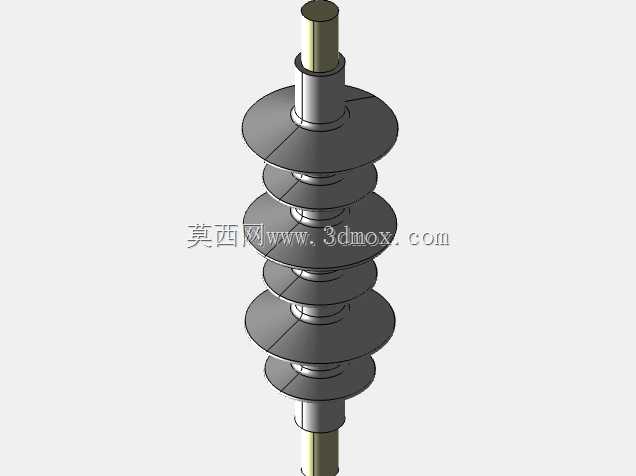

拉挤成型复合绝缘棒结构三维设计

　　在户外输配电线路、变电站母线支撑、高压设备绝缘连接场景中，绝缘支撑构件的性能直接决定整套电力系统的运行可靠性，本次设计的拉挤成型复合绝缘棒，正是针对户外长期暴露、高机械载荷、强电场环境下的绝缘支撑需求开发的结构件。从实际使用场景出发，这类绝缘棒常被用作变压器高压侧出线支撑、跌落式熔断器安装支柱、架空线路耐张段绝缘拉杆，需要同时承受导线拉力、风载荷、覆冰载荷带来的机械应力，还要在雨雪、凝露、污秽环境下保持足够的爬电距离，避免沿面闪络事故发生。

　　设计阶段首先确定了核心的伞裙结构排布，整体采用大小伞交替的排布方式，相邻伞裙的伸出长度差控制在合理范围，既可以避免雨天伞裙间形成连续水膜，又能在有限的轴向长度内最大化爬电距离，伞裙边缘做了小角度的向下倾斜处理，落上的灰尘、雨水可以顺着斜面自然滑落，减少表面积污带来的绝缘性能下降。芯体部分采用拉挤工艺成型的玻璃纤维增强环氧树脂基体，相比传统瓷质绝缘件，抗拉强度提升4倍以上，重量仅为同规格瓷件的1/6，运输和安装过程中不易出现碎裂问题，芯体两端的金属嵌件采用压接+粘接的复合连接方式，嵌件与芯体接触区域做了滚花处理，增大接触摩擦力，避免长期受拉时出现嵌件滑脱的问题，金属嵌件外露部分做了热镀锌防腐处理，适配户外长期使用的防腐要求。

　　从安装边界来看，两端金属连接端采用标准的圆柱轴头结构，轴头直径与配套的金具安装孔做了公差配合设计，安装时不需要额外加工即可直接插入配套金具的固定孔，通过横向穿销完成锁紧固定，整体轴向尺寸适配10kV电压等级的绝缘距离要求，伞裙的最大外径控制在常规安装金具的避让范围内，安装时不会与相邻的带电构件、接地构件发生空间干涉。设计过程中特意校核了不同工况下的结构形变：在额定机械弯曲载荷下，棒体的最大挠度控制在标准允许范围内，不会因为形变过大导致伞裙间距变化影响绝缘性能；在极端温差环境下，复合芯体与伞裙材料的热膨胀系数差值控制在极小范围，不会因为温度循环出现伞裙与芯体脱粘的问题。

　　不同于模压成型的绝缘件，拉挤成型的芯体纤维方向完全沿轴向排布，轴向抗拉性能更优异，适合承受长期的轴向拉力载荷，外覆的伞裙采用注射成型工艺与芯体结合，结合面做了粗糙化处理加偶联剂涂覆，保证界面结合强度，避免潮气从结合面侵入芯体导致绝缘性能下降。实际选型过程中，这类绝缘棒可以根据具体的安装场景调整两端轴头的长度、直径，也可以根据使用地区的污秽等级调整伞裙的数量和伸出长度，重污秽区域可以适当增加伞裙数量提升爬电比距，高海拔区域可以适当加大伞裙间距，避免高海拔下空气稀薄导致的伞裙间击穿问题。

　　结构细节上，每一片伞裙与芯体的过渡位置都做了圆角过渡，避免应力集中导致的伞裙根部开裂，伞裙表面做了哑光处理，减少阳光直射下的紫外线老化速度，延长户外使用寿命。两端金属嵌件的端面做了倒角处理，安装时更容易对准金具安装孔，减少安装过程中的磕碰损伤。整个结构没有多余的复杂构件，所有零部件都可以通过成熟的工艺批量生产，装配环节不需要复杂的工装，生产效率高，质量稳定性好，相比传统的瓷绝缘支柱，抗冲击性能更优异，在地震多发区域、施工条件较差的山区线路改造场景中，能够大幅降低运输和安装过程中的损耗率，也能减少运行过程中因为外力撞击、覆冰过载导致的绝缘件断裂事故。
