多款贴片封装电子元器件三维结构

　　在消费电子、工业控制板卡的高密度PCB布局场景中，这类小尺寸贴片封装的半导体器件是板级电路实现电源转换、信号调理功能的核心载体，建模过程中需要严格把控每一处引脚的共面度、塑封体的拔模斜度，才能保证后续导出的STEP文件可以直接用于PCB的3D布局校验，避免生产阶段出现元件干涉、贴片偏移的问题。从实际选型应用来看，DFN10(3x3mm)封装多用于输出电流稍大的电源管理芯片，在工业传感器的信号调理板、便携设备的充电管理模块中应用广泛，其3x3mm的占位尺寸可以在有限的板卡空间内兼顾散热能力与引脚排布密度，建模时特意将引脚的焊接面做了0.02mm的下沉处理，匹配SMT贴片工艺中锡膏印刷的厚度公差，避免仿真装配时出现引脚与焊盘虚接的误判。

　　uFQFPN48封装则多用于多通道的信号转换芯片，在通讯接口模块、数据采集卡上较为常见，其底部的裸露散热焊盘是建模的重点，不仅要保证焊盘尺寸与引脚的相对位置精度，还要还原塑封体边缘的定位标记，也就是塑封体一角的圆形凹点，这个标记是SMT贴片时识别器件方向的关键结构，建模时将凹点的深度设置为0.15mm，直径0.3mm，完全匹配实际器件的丝印定位要求。uDFN-6封装尺寸极小，多用于小功率的ESD保护器件、低压差线性稳压器，在可穿戴设备、TWS耳机的主板上大量使用，这类器件的引脚间距只有0.5mm，建模时严格控制引脚之间的间隙为0.25mm，避免后续做板级EMC仿真时出现引脚间距错误导致的仿真结果偏差，同时塑封体的四个边角做了0.1mm的圆角处理，还原实际器件模塑工艺的边角特征，不会出现尖锐直角的建模误差。

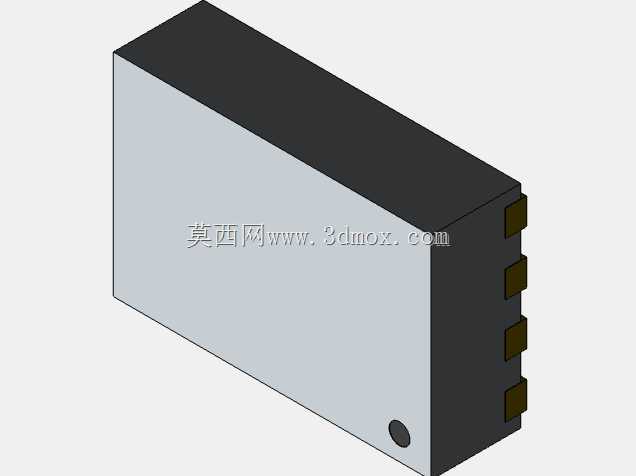

　　DFN8(3x2mm)封装是通用型的小尺寸封装，覆盖了从电源开关、信号放大到接口保护的多类器件，在车载电子的辅助控制板、智能家居的主控板上应用频次很高，建模时将器件的总高度控制在1mm以内，匹配薄型板卡的堆叠安装要求，引脚的宽度设置为0.4mm，长度0.6mm，完全符合IPC-7351B封装标准的焊盘匹配要求。整个建模过程没有做过度的工艺简化，所有可见的结构特征都按照实际器件的尺寸公差做了还原，包括塑封体表面的细微拔模斜度、引脚端部的冲压倒角，这些细节在做整机结构的干涉检查时尤为重要——很多工程师在布局时容易忽略器件塑封体的拔模斜度，导致外壳装配时与器件上部出现0.1mm左右的硬干涉，这类问题在样机试产阶段才发现的话，会直接拖慢项目进度，而精准的三维模型可以在设计阶段就排查掉这类隐患。

　　另外，这类贴片器件的安装边界也在建模时做了明确的结构区分，器件本体的占位范围、引脚的焊接范围、散热焊盘的焊接范围都做了独立的结构面区分，方便结构工程师在做板卡布局时直接提取安装禁区，避免在器件下方布置过高的贴片电容、或者走顶层的关键信号线。从设计思路上来说，这类封装模型不需要做内部的晶圆、引线键合结构，只需要还原外部的装配相关特征即可，所以建模时优先保证外部尺寸的形位公差，所有的尺寸基准都以器件的第一引脚定位点为原点，和PCB封装库的坐标原点完全对齐，导入EDA软件时不需要额外调整坐标位置，可以直接匹配对应的原理图符号封装。在实际的工程应用中，这类标准化的封装三维模型是板级协同设计的基础，结构工程师和电子工程师可以在同一个三维环境下核对器件的安装空间、散热间隙，不需要等实物打样就可以完成大部分的装配校验工作，尤其是在高密度的多层板设计中，器件之间的间隙往往只有0.3mm左右，模型的尺寸精度直接决定了协同设计的效率，哪怕是0.05mm的尺寸误差，都可能导致后续的装配冲突。
