贴片式石英晶体谐振器3225封装结构

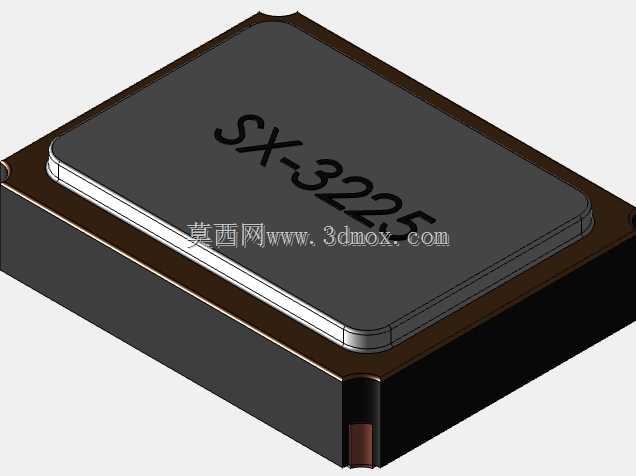

在消费电子、工业控制板卡的时钟电路设计环节，这类表贴封装的频率元件是板级布局中不可缺少的基础器件，多数低功耗MCU的RTC时钟回路都会选用该规格的谐振器件，为系统提供稳定的基准计时频率，避免计时偏差带来的功能异常。从实际板卡装配的角度看，该元件采用标准3225表贴封装，长宽尺寸严格控制在3.2mm×2.5mm的边界内，封装总厚度适配常规0805阻容元件的贴装高度区间，回流焊过程中不会和周边屏蔽罩、接插件产生装配干涉，焊盘尺寸按照行业通用表贴器件规范设计，匹配SMT产线的标准吸嘴拾取公差，不需要额外定制钢网开口就能完成批量焊接。

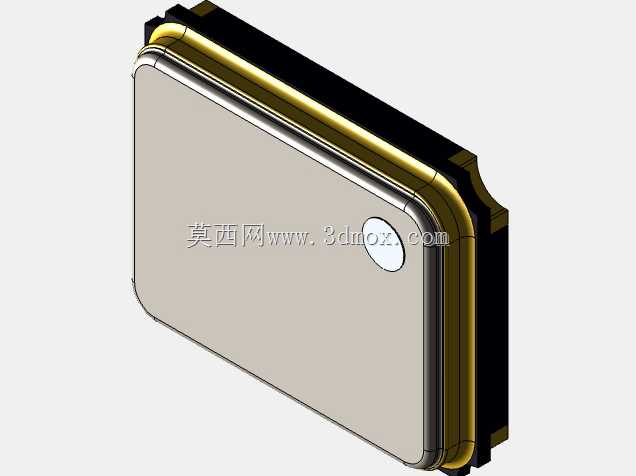

设计该元件三维结构时，首先要还原内部晶片的支撑结构，金属封装外壳的折弯圆角需要和实际量产产品保持一致，避免结构仿真时出现应力集中的误判；外壳侧面的阶梯定位结构是为了匹配编带包装的定位槽，防止贴装过程中元件姿态偏移，顶部的圆形标识点对应频率输出引脚的极性方向，和PCB丝印的标记点对齐就能避免焊接反向的问题。封装边缘的镀金层结构不仅要还原外观质感，更要考虑焊接时焊锡的爬锡范围，建模时预留的焊盘外延尺寸刚好匹配焊锡浸润后的成型区域，不会出现连锡、虚焊的结构隐患。

从电路功能实现的角度，该谐振器的标称频率为32.768KHz，刚好匹配RTC时钟电路的分频系数，不需要额外的频率校准电路就能实现秒级脉冲输出，内部晶片的固定结构采用弹性支撑设计，能够抵消板卡跌落、振动带来的应力冲击，避免晶片碎裂导致的频率失效。金属外壳的屏蔽结构可以隔绝板上开关电源、高频信号走线带来的电磁干扰，保证输出频率的稳定性，在-40℃到85℃的工业级工作温度区间内，频率偏移量控制在常规时钟电路的允许公差范围内，不需要额外的温度补偿电路就能满足多数低功耗设备的计时需求。

建模过程中需要重点关注封装的安装公差，引脚的共面度误差控制在0.1mm以内，保证贴装时每个引脚都能和PCB焊盘充分接触，外壳底部和PCB表面的间隙控制在0.05mm到0.15mm之间，既可以让焊锡充分浸润形成可靠焊点，也能避免助焊剂残留堆积在元件底部难以清理。对于结构工程师而言，该模型可以直接导入PCB布局软件进行干涉检查，提前预判元件和周边结构件的装配间隙，不需要等到打样阶段才发现空间冲突问题；对于硬件选型工程师来说，精准的三维模型可以直观评估不同品牌同规格元件的封装兼容性，在供应链替代时不需要重新调整板卡布局，缩短产品的迭代周期。

在实际的穿戴设备、智能电表、物联网终端产品中，这类谐振器通常布置在MCU芯片的相邻位置，走线长度控制在5mm以内，减少信号传输过程中的衰减和干扰，三维模型的精准度直接影响PCB布局的合理性，如果模型尺寸存在偏差，很容易出现后期装配时元件和外壳筋位冲突的问题，导致整个板卡需要重新改板。该模型还原了量产产品的所有细节结构，包括外壳的冲压合模线、引脚的镀层过渡区域、顶部标识点的凹陷深度，完全可以用于结构仿真、装配验证、产线贴装程序调试等多个工程环节，不需要二次修改就能直接适配各类设计场景。
