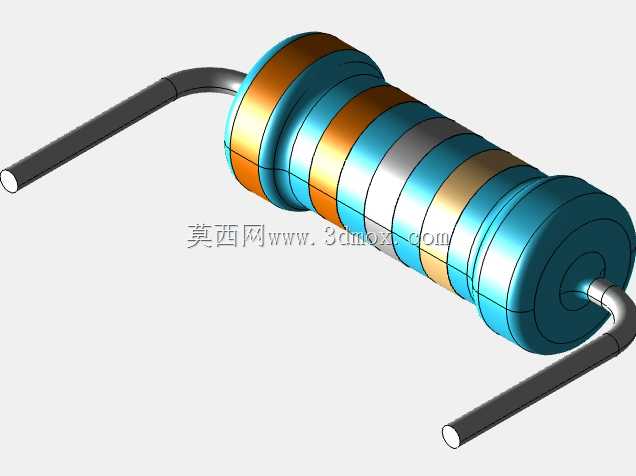

1W功率KNP-100型色环直插电阻结构

　　在各类电子设备的板级电路设计、电源回路搭建、工业控制板卡开发场景中，直插功率电阻始终是用量极大的基础被动元件，本次呈现的1W额定功率KNP-100型电阻结构，完全还原了量产实物的所有结构细节，可直接用于PCB布局干涉检查、整机BOM配套建模、电路装配仿真等工程环节。不同于小功率碳膜电阻的轻薄结构，这款1W功率等级的电阻采用绕线式核心结构，陶瓷基体的直径与长度都经过功率耗散匹配设计，保证在额定功率下长期工作时，表面温升不会超过绝缘层与周边元件的耐受阈值，避免出现电阻值漂移、绝缘层老化开裂等失效问题。

　　从结构设计逻辑来看，这款电阻的建模完全遵循实物生产的装配层级：最内层是高铝陶瓷绝缘基体，作为绕制电阻合金丝的承载结构，陶瓷材质的导热系数与绝缘强度完全满足1W功率下的散热与耐压要求；合金电阻丝按照额定阻值的计算匝数紧密缠绕在陶瓷基体表面，两端通过金属压帽与引出引脚实现可靠压接，压接位置的接触电阻控制在毫欧级，避免大电流通过时接触位置出现额外发热；电阻丝外层包裹多层色环涂装与绝缘保护漆，色环的宽度、间距、颜色排布完全对应KNP-100系列电阻的阻值标识规则，工程人员无需拆解模型即可通过色环识别阻值参数，和实物选型的识别逻辑完全一致。

　　两端的引出引脚采用镀锡铜包钢材质，建模时还原了引脚的标准线径与折弯角度，引脚伸出电阻本体的长度符合主流波峰焊工艺的引脚剪切要求，在进行PCB布局时，可直接按照模型的引脚间距设置焊盘位置，预留的引脚折弯段长度能够匹配不同厚度PCB的插装深度，避免出现引脚过短无法透焊、引脚过长顶到壳体等装配问题。在实际工程应用中，这类1W功率电阻常被用于电源回路的限流、功放电路的负载、信号回路的阻抗匹配、放电回路的能量泄放等场景，建模时还原的电阻本体最大外径、本体长度、引脚跨距等安装边界尺寸，完全符合行业通用的安装尺寸规范，结构工程师在进行整机内部空间排布时，可直接调用该模型进行干涉检查，确认电阻与周边电容、电感、接插件等元件的安全间隙，尤其是在高密度安装的电源板卡中，电阻工作时的表面温度较高，预留的散热间隙直接影响整机的长期可靠性，精准的模型尺寸能够帮助工程师在设计阶段就规避元件间距不足导致的过热隐患。不同于贴片电阻的表贴安装方式，这款直插电阻的引脚具备一定的形变余量，建模时保留了引脚与本体压接位置的应力释放结构，在进行装配仿真时，可模拟引脚插入焊盘时的形变量，评估压接过程中是否会出现陶瓷本体受力开裂的风险；外层绝缘漆的建模厚度也与实物保持一致，在进行安规距离校核时，可直接以模型的绝缘层外轮廓作为带电体的边界，计算电阻与周边金属壳体、裸露导体之间的爬电距离与电气间隙，确保产品满足对应的安规标准要求。

　　很多工程师在进行板级建模时，往往会忽略电阻这类基础元件的细节还原，用简单的圆柱体加直线代替实物结构，导致在实际装配时出现引脚干涉、本体与周边元件磕碰、安规距离不足等问题，这个模型完整还原了电阻两端压帽的凸起结构、色环层的阶梯轮廓、引脚折弯处的圆弧过渡，所有细节都与量产实物保持一致，无论是用于教学演示的结构拆解，还是用于整机数字样机的元件配套，都能满足精度要求。在维修备件的测绘建模场景中，这类标准化元件的精准模型也能帮助维修人员快速确认替换件的尺寸参数，避免因尺寸不符导致的装配失败；在自动化插件设备的编程环节，精准的三维模型还可用于插件机的路径仿真，确认插件头抓取电阻、插入PCB的运动路径中不会与夹具、已插装元件发生碰撞，提升设备调试的效率。
