风冷式空气压缩机组箱体结构设计

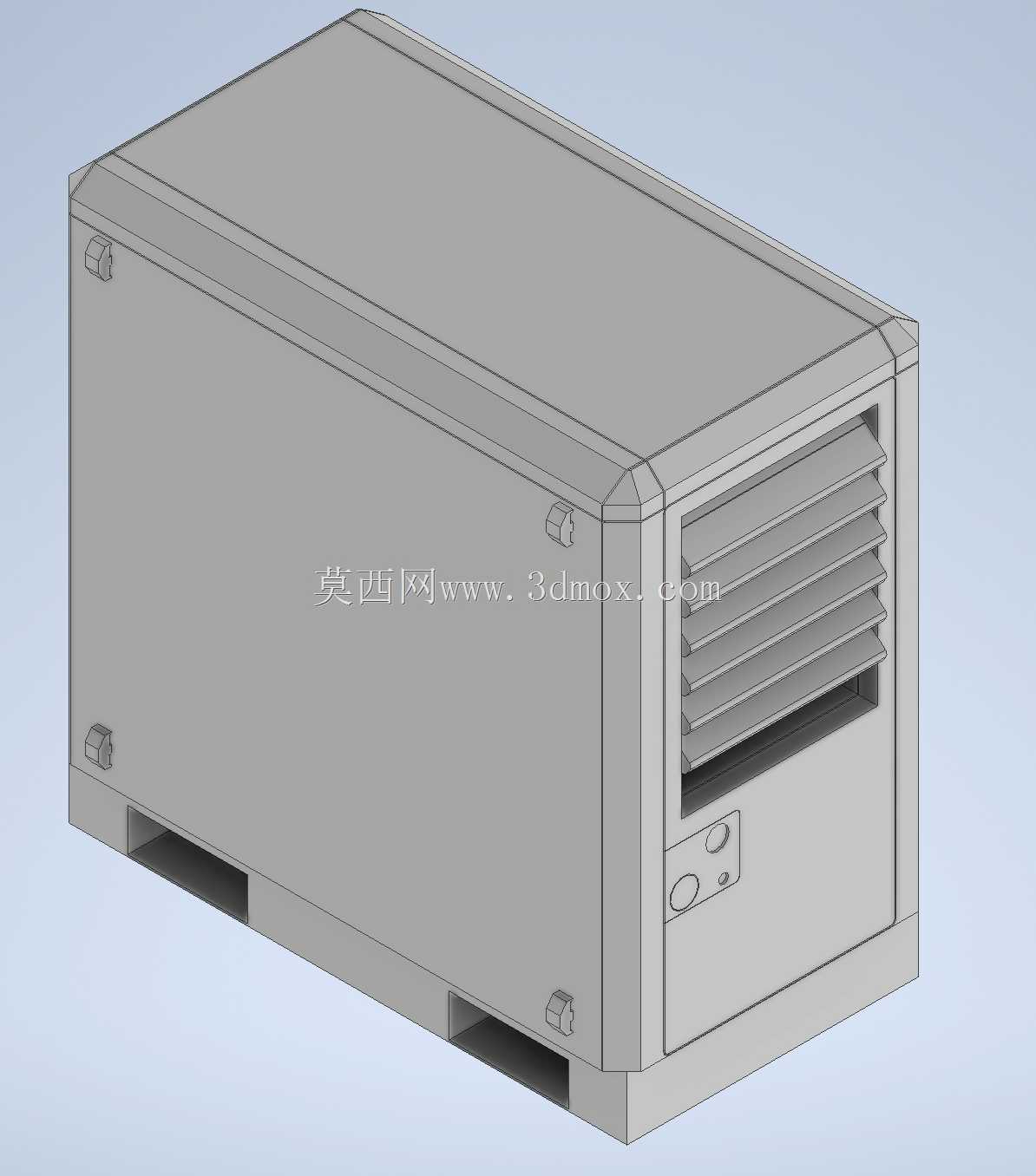

　　这套风冷式空气压缩机组的箱体结构，在做三维建模时首先要匹配中小型工业现场的安装需求，很多车间的气源站不会预留超大的安装空位，尤其是机加工工位旁的分布式气源点，往往要贴靠墙面或者立柱摆放，所以箱体底部预留的叉车槽位是设计时最先敲定的结构——不管是车间内短距离转运，还是后期设备移位调整，都不需要额外焊接吊装吊耳，普通手动液压叉车就能直接完成叉运，槽位的高度按照常规3吨手动叉车的最低起升高度做了适配，避免出现叉齿无法伸入的问题。

　　箱体侧面的百叶通风结构不是随意排布的，要对应内部压缩机机头、油气分离器、冷却器的安装位置，进风侧的百叶倾角做了15度的向下倾斜，既能保证足够的进风面积满足散热风量要求，又能避免车间顶部滴落的切削液、冷凝水顺着通风口进入箱体内部，百叶的每一片叶片都做了折边加强，不会因为车间内的行车运行振动、压缩机自身工作振动产生叶片共振异响。正面预留的两个圆形仪表安装位，分别对应排气压力显示和油气桶压力显示，安装孔的同轴度公差控制在0.1mm以内，保证压力表安装后不会出现歪斜，下方的小尺寸开孔是急停按钮的安装位，位置刚好在成年人站立操作时的手部自然抬起高度，不需要弯腰或者抬手过高就能完成紧急停机操作。

　　箱体的边角全部做了45度的切角包边处理，不是单纯为了外观好看，而是考虑到车间内人员走动、物料转运时容易发生磕碰，直角结构不仅容易刮破转运工件的包装，还可能磕伤操作人员，切角后的结构同时能提升箱体整体的抗扭刚度，减少薄钢板焊接后的变形量。整个箱体的门板采用内嵌式安装结构，和箱体框架的贴合面粘贴了一圈闭孔发泡密封条，压缩量控制在30%，既能阻挡车间内的金属切削粉尘、焊接烟尘进入箱体内部污染滤芯和阀件，又能一定程度上降低压缩机运行时的噪音向外传递，实测1米距离的噪音值比无密封结构的箱体低6分贝左右。

　　箱体顶部做了微倾斜的导水结构，倾斜角度只有2度，不会影响顶部放置小型配件或者工具，同时如果车间顶部有管道渗漏滴水，水会顺着倾斜面从箱体后侧流走，不会在顶部积留渗透到箱体内部。在做结构建模时，内部的安装横梁位置全部按照常规15kW风冷空压机的部件尺寸做了预留，压缩机机头的安装孔位、冷却器的固定支架位置、电气盒的安装空间都做了干涉检查，不会出现部件装配时和箱体筋位冲突的问题，箱体后侧预留的电缆进线孔做了翻边处理，避免穿电缆时钢板的锐边割破电缆绝缘层，进线孔的位置距离地面高度符合车间电气布线的规范要求，不需要额外做走线弯管就能完成电缆布设。考虑到日常维护的需求，箱体的侧面板采用快拆式螺丝固定，不需要完全拆下所有螺丝就能把侧面板取下，方便日常更换空滤、油滤，检查皮带张紧度，不需要动用大型吊装工具就能完成常规保养操作。整个箱体的外形尺寸控制在适配标准工业门洞的范围内，宽度小于1.2米，转运时不需要拆除车间门就能顺利通过，安装时和墙面的预留间隙只需要150mm就能满足通风散热的要求，不会过多占用车间的有效生产面积。
