带滚轮可旋转拨叉式机械传动构件

　　在各类需要往复换向、行程切换的机械传动链路里，这类带滚轮的旋转拨叉是非常常见的执行端构件，日常在轻工输送线的工位切换机构、小型机床的档位拨动结构、自动化装配线的挡料分料单元里都能见到它的应用场景。不同于普通刚性拨叉直接与被驱动件硬接触的结构，端部集成滚轮的设计能把滑动摩擦转化为滚动摩擦，大幅降低拨叉工作面与被拨动部件之间的磨损速率，在高频次往复动作的工况下，能有效延长整套机构的维护周期，减少因接触面磨损失效带来的停机调整时间。

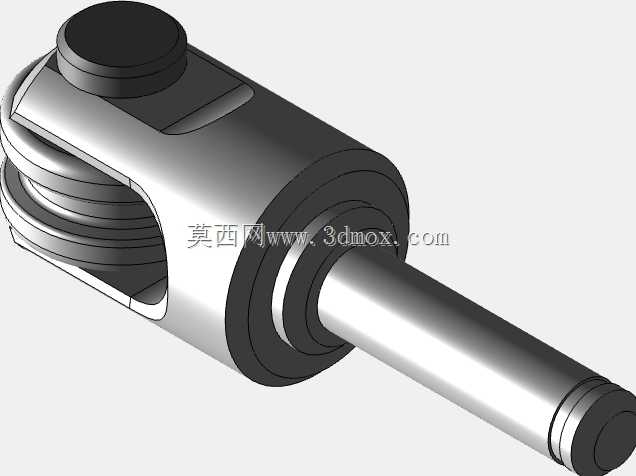

　　从结构设计逻辑来看，这个构件的主体采用圆柱套筒作为基体，一侧开出贯通的叉形开口，用来容纳配套的滚轮组件，滚轮通过端部的压盖与销轴固定在叉口内，压盖与套筒主体采用过盈配合加侧面限位的方式固定，避免销轴在高频转动过程中出现轴向窜动。套筒内部加工有同轴的阶梯通孔，用来穿装支撑转轴，转轴与套筒之间预留了合适的转动配合间隙，保证拨叉能绕转轴顺畅完成设定角度的旋转动作，转轴伸出端做了多段阶梯轴设计，末端的细轴段用来安装复位弹簧或者联动摆臂，和驱动端的凸轮、气缸推杆等动力部件连接。

　　实际选型使用时，需要重点关注几个安装边界尺寸：首先是套筒主体的外径，这个尺寸决定了拨叉安装时所需的径向空间，要避免旋转过程中与周边的机架、其他传动构件发生运动干涉；其次是叉口的开口宽度与滚轮的外径，这两个参数直接决定了拨叉能适配的被拨动件的尺寸范围，滚轮突出叉口端面的高度需要匹配被拨动件上滑槽的深度，保证动作过程中滚轮不会从滑槽内脱出，同时也不会因为插入过深导致额外的摩擦阻力。转轴部分的伸出长度需要匹配安装座的厚度，轴端的固定槽位置要和锁紧卡簧的安装位置对齐，保证转轴轴向固定可靠，不会在拨叉转动过程中出现移位。

　　设计这类构件时，通常会把受力较大的套筒基体部分选用综合力学性能较好的中碳钢制作，表面做调质处理提升整体强度，避免长期承受交变载荷出现开裂变形；滚轮部分因为要持续承受接触摩擦，会选用耐磨性更好的轴承钢或者表面淬硬的钢材制作，滚轮内孔与销轴之间可以根据工况需求选择加装微型滑动衬套或者小型滚动轴承，进一步降低滚轮转动的阻力，减少滚轮内孔的磨损。在装配环节，需要保证滚轮的转动轴线与拨叉的旋转轴线保持空间垂直，否则动作过程中滚轮会出现偏磨，不仅会增大动作阻力，还会导致滚轮过早失效，同时要保证叉口两个侧面的平行度，避免滚轮安装后出现卡滞，无法灵活转动。

　　在实际工况运行中，这类拨叉通常配合凸轮机构或者直线驱动件使用，当驱动件推动拨叉尾部的摆臂或者轴端结构时，拨叉绕支撑转轴旋转，端部的滚轮嵌入被驱动件的卡槽内，带动被驱动件完成轴向移动或者档位切换，当驱动件复位时，配套的复位弹簧会带动拨叉回到初始位置，滚轮从卡槽内脱出，等待下一次动作循环。相比不带滚轮的拨叉结构，这种带滚轮的结构在动作过程中冲击更小，运行噪音更低，尤其适合在中低速、高频次往复动作的自动化设备里使用，在一些手动操作的机械档位切换结构里，这种结构也能有效降低操作力，提升操作的顺畅度。建模过程中需要重点关注各个配合面的公差设定，转动配合面的公差要控制在合理的间隙范围内，固定配合面要保证足够的过盈量或者连接强度，同时要预留出润滑脂的填充空间，方便后期维护时加注润滑脂，降低各个转动副的磨损速率。
