特科小型电源变压器结构设计方案

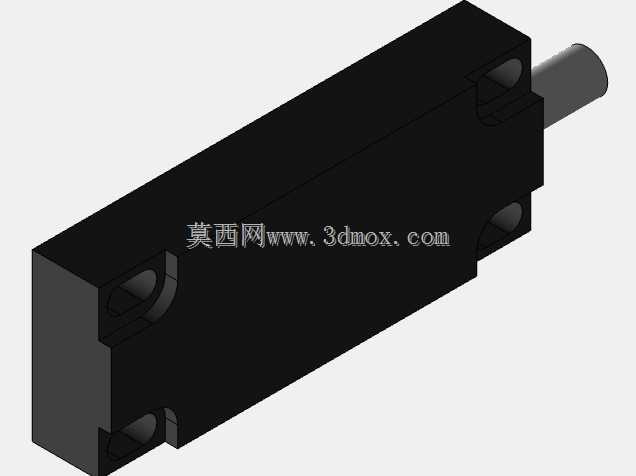

　　在低压配电、工控板卡供电、小型电子设备电源转换场景中，这类紧凑型封装的电源变压器是板载供电回路里的核心无源部件，主要承担交流电压幅值转换、初次级电气隔离的核心作用，避免后端低压控制回路直接接入高压市电带来的击穿风险，同时将输入的高压交流转换为适配后端电路工作的低压交流信号，后续经整流滤波模块即可为控制芯片、传感单元、小型执行器件提供稳定的工作电源。从结构设计层面看，该款变压器采用长方体全封闭塑壳封装形式，外壳选用阻燃级工程塑料注塑成型，表面做哑光磨砂处理，既可以避免内部绕组、铁芯直接暴露在工业现场的粉尘、潮湿环境中，也能在绕组出现短时过热时起到阻燃防护作用，降低电气起火风险。壳体单侧伸出圆柱形接线引脚，引脚采用镀锡铜质材质，既可以通过波峰焊直接固定在PCB板的对应焊盘上，也可以适配接插件进行快接式安装，引脚的伸出长度经过精准核算，既保证焊接时焊锡能够充分浸润引脚与焊盘的结合面，也不会因为引脚过长导致板卡安装时与其他元器件产生干涉。壳体两侧设计有内凹的安装定位孔，可配合M2规格的紧固螺丝将变压器直接固定在设备壳体的安装柱上，也可在PCB板上设计对应的定位凸台，实现装配时的快速对位，减少产线装配时的对位调整时间，提升批量装配的效率。

　　设计过程中，首先根据目标转换功率、输入输出电压比核算铁芯的截面积与绕组线径，铁芯采用高导磁率的硅钢片叠压结构，叠片之间做绝缘处理，减少涡流损耗带来的发热问题，绕组采用分层绕制工艺，初次级绕组之间增加绝缘聚酯薄膜隔离，满足安规要求的电气间隙与爬电距离，避免高压侧与低压侧之间出现击穿打火。绕组绕制完成后经过真空浸漆处理，既可以固定绕组线匝位置，避免设备运输、运行过程中的振动导致线匝移位出现绝缘破损，也能提升绕组的整体散热能力，将工作时产生的热量快速传导到外壳上散发到周围环境中。

　　外壳的尺寸设计充分考虑了板卡安装的空间边界，整体长宽高比例适配常规工控板卡的元器件排布间距，不会因为器件高度过高导致板卡装入设备壳体时与上盖产生干涉，壳体的棱角处做小圆弧过渡处理，避免装配过程中尖锐棱角划伤操作人员的手部，也不会刮伤相邻线材的绝缘层。在实际选型应用时，需要注意核对变压器的额定功率是否匹配后端负载的总功耗，预留15%-20%的功率余量，避免长期满负载运行导致绕组过热加速绝缘老化，同时要确认安装位置周边留有足够的散热空间，不要将发热量大的器件比如功率电阻、整流桥直接贴装在变压器周边，避免热量累积导致变压器工作温度超过绝缘材料的耐温等级。

　　该款变压器的安装方式兼容两种场景，既可以直接焊接在PCB板上作为板载元件使用，也可以通过侧面的安装孔独立固定在设备内部的安装支架上，通过引线与电路板连接，适配不同设备的内部布局需求，对于内部空间紧凑、板卡排布密度高的小型控制设备，这种紧凑型封装的变压器能够有效节省安装空间，在有限的设备腔体内容纳更多的功能元件。在建模过程中，需要重点还原壳体的安装孔位尺寸、引脚的直径与伸出长度、引脚之间的间距参数，这些尺寸直接决定了后续PCB板设计时的焊盘位置、安装孔位的匹配度，如果尺寸出现偏差，会导致实际生产时变压器无法正常装配到板卡上，出现引脚错位、安装孔无法对齐的问题。外壳表面的分型线位置、注塑进胶点的细节也做了还原，能够为后续的结构干涉检查、装配模拟提供精准的模型参考，结构工程师在做设备整体布局时，可以直接调用该模型进行空间排布校验，确认变压器与周边元器件、设备壳体之间的安全间隙是否满足安规要求，避免后期开模、试生产时才发现空间干涉问题，减少设计迭代的时间成本。
