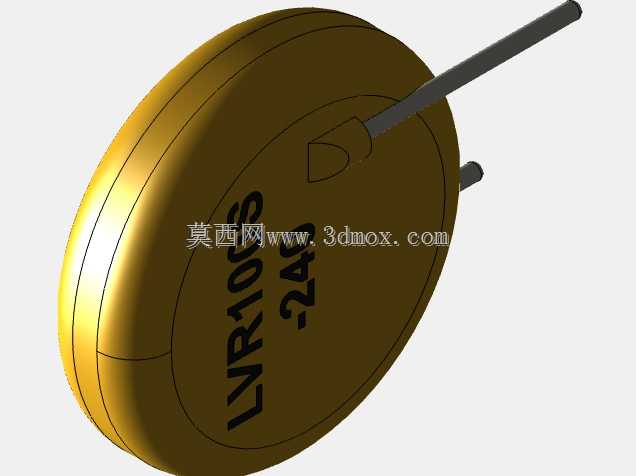

LVR100S-240直插式聚合物保险丝结构模型

　　做消费类电子、小型工控板卡的电路保护设计时，直插式聚合物自恢复保险丝是绕不开的选型元件，这次还原的LVR100S-240型号，是240V耐压等级下100A分断能力的常用款，日常做PCB布局、结构干涉检查时，有精准的三维模型能省不少反复核对规格书的功夫。先从实际应用场景说，这类元件常被用在小家电主控板、墙面智能开关、小型电源适配器、USB供电端口的过流保护回路里，和传统一次性玻璃管保险丝不同，聚合物保险丝靠内部导电高分子材料的热胀冷缩特性实现过流断开、故障排除后自动复位，不用人工更换，能大幅降低售后维护的元件更换成本，尤其适合用户不方便拆机检修的民用电子设备。

　　建模的时候最先卡的是外形边界，这款元件是圆饼状直插结构，主体是酚醛树脂包裹的聚合物芯体，表面丝印的型号标识要和实物对齐，两个引脚的伸出长度、引脚直径、引脚中心距是安装适配的核心参数——引脚是镀锡铜包钢材质，有一定的弯折韧性，建模时要预留引脚可弯折的公差空间，不能把引脚做成完全刚性的固定结构，毕竟实际生产中波峰焊前工人会根据PCB焊盘位置微调引脚角度。主体圆饼的厚度、直径要严格匹配 datasheet 里的安装尺寸，做板卡布局时，元件主体和周边电解电容、接插件的安全间隙要留够，尤其是220V强电回路里，保险丝本体和周边弱电元件的爬电距离必须满足安规要求，模型里把主体的边缘倒角做出来，就是为了方便结构工程师直接测量间隙，不用再二次修正模型。

　　设计思路上，这类自恢复保险丝的核心是内部的聚合物导电基体，建模时虽然不用还原内部微观结构，但外部的结构特征要完全匹配量产实物：主体侧面的合模线痕迹、引脚和主体连接位置的环氧封装凸点、表面丝印的字符深度都做了还原，不是光做一个光滑圆饼应付事。要知道很多工程师做结构评审时，会看元件和外壳的干涉情况，如果模型把合模线、封装凸点这些小特征省了，实际组装时很可能出现外壳顶到元件凸点、装不到位的问题，之前做一款智能插座的结构时就踩过这个坑，当时用的简化保险丝模型没做引脚根部的封装凸台，打样后发现插座内筋刚好顶在凸台上，不得不重新开模调整内筋位置，耽误了近两周的项目周期，所以这次建模特意把这些容易被忽略的小结构都做了出来。

　　再说说安装边界的考量，这款元件是轴向直插封装，适合波峰焊工艺，引脚伸出PCB背面的长度要控制在1.5-2.5mm之间，建模时把引脚的长度做了可编辑的参数化设置，工程师可以根据自己的板厚、焊盘工艺调整引脚伸出长度，不用重新绘制引脚特征。主体圆饼的安装方向没有强制要求，但考虑到强电回路的安规距离，通常会把丝印面朝向外壳外侧，方便后期质检时核对元件型号，模型里把丝印做在主体的平整端面，就是为了方便工程师在装配体里调整方向时快速识别。另外要注意，这类聚合物保险丝对工作环境温度比较敏感，建模时也标注了主体周边需要预留的散热空间，不能把元件紧贴在发热量大的功率电阻、变压器旁边，否则会出现温度超标导致的误触发，模型里把主体的散热边界做了半透明的参考区域，布局时可以直接参考这个区域避让发热元件。

　　从功能特性上看，240V的耐压等级刚好覆盖国内民用市电的电压范围，100A的分断能力能应对回路中出现的短路大电流，不会出现分断时拉弧、炸裂的情况，聚合物材质的响应速度比传统陶瓷保险丝慢一点，但胜在可自恢复，适合过载概率高、但故障排除后能自动恢复的场景，比如家电的电机堵转保护、外接端口的短路保护。建模时特意把主体的材质外观做了和实物一致的深棕酚醛质感，引脚做了镀锡的金属光泽，在做产品渲染、BOM可视化展示时，能直接区分不同元件，不用再单独给模型附材质。

　　很多刚入行的工程师做电路保护选型时，容易只看电气参数忽略结构尺寸，比如选了这款保险丝后，留的安装空间不够，导致元件装上去后顶到外壳，或者引脚长度不够没法过波峰焊，这个三维模型把所有安装相关的尺寸都按实物1:1还原，不管是做PCB的3D布局检查，还是做整机的结构装配干涉验证，都能直接调用，不用再对着规格书一点点画模型。另外要提的是，这类直插元件的引脚有一定的成型公差，模型里的引脚是按出厂的直引脚状态做的，如果生产时需要对引脚打弯成型，只要在装配体里直接编辑引脚的折弯特征就行，不用重新绘制整个元件，能节省不少建模时间。
