SOT162-1封装NXP贴片电子元器件三维结构

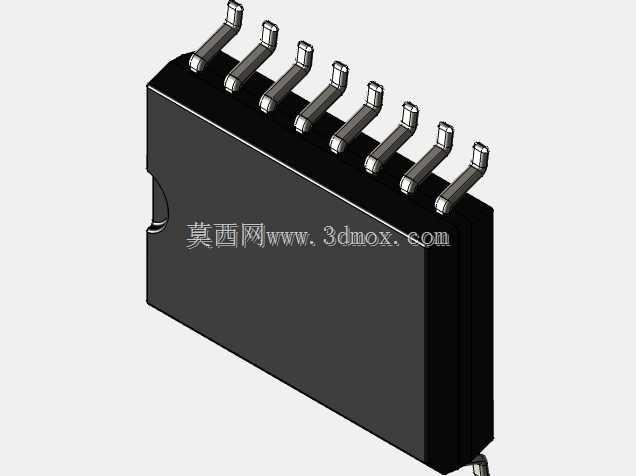

　　在消费电子、工业控制板卡的PCB布局布线工作里，这类小外形贴片封装的元器件是板级集成里绕不开的基础部件，做三维结构建模的时候，最先要卡准的就是引脚的共面度参数——毕竟SMT回流焊过程中，引脚共面度超过0.1mm就极易出现虚焊、立碑缺陷，直接拉低整板焊接良率。建模时先从封装本体的基座轮廓入手，黑色塑封主体的侧边拔模斜度不能忽略，实际量产的塑封件为了脱模顺畅，都会在侧壁预留微小的脱模斜度，要是按纯直角方块建模，后续做整板装配干涉检查的时候，很容易和相邻的贴片电容、电阻预留的安全间隙出现误判，给后续PCB改版留隐患。

　　引脚部分的建模要贴合实际冲压成型的结构，这类鸥翼型引脚不是简单的直片折弯，从塑封本体引出的根部有一段加厚的支撑段，用来提升引脚的机械强度，避免插件、转运过程中引脚出现不可逆形变；外伸的焊接端要严格按照IPC封装标准的尺寸做圆弧过渡，折弯处的圆角半径不能随意设定，半径过小会导致冲压加工时引脚基材出现应力集中，量产时容易出现引脚断裂的问题，半径过大则会占用过多PCB板面空间，压缩板上其他元器件的布局余量。

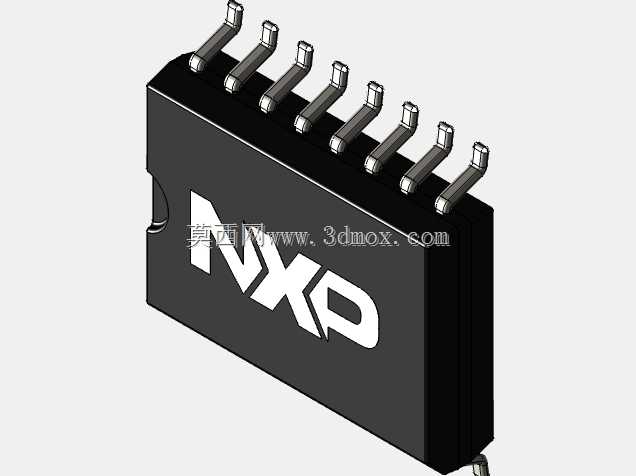

　　从实际应用场景看，这类封装多用于小功率信号处理、电源管理类芯片的承载，在开关电源的次级信号采样、工业传感器的信号调理电路里十分常见，设计三维模型的时候要注意本体顶面的丝印标识区域预留，实际生产中塑封顶面会激光刻印型号、批次、品牌标识，建模时保留这个平面的特征，后续做整板BOM可视化校验、生产装配指导图输出的时候，能快速通过标识区分不同型号的同封装器件，避免上料时出现错料问题。

　　安装边界的设定要结合SMT生产的实际需求，塑封本体底部和PCB板面之间要预留0.15mm左右的间隙，这个间隙是为了让回流焊时的助焊剂挥发通道顺畅，避免助焊剂残留堆积在本体底部造成长期使用后的绝缘下降问题；引脚伸出本体的长度要兼顾焊接强度和后期维修拆焊的便利性，过长会导致焊接时引脚吃锡量过多，相邻引脚出现锡连短路，过短则会导致焊接结合面不足，温循试验后容易出现焊点开路。

　　建模过程中还要考虑器件的高度公差，这类塑封器件的本体高度公差一般控制在±0.1mm以内，做整板堆叠设计的时候，尤其是在有结构外壳遮挡的板卡区域，这个高度尺寸直接决定了外壳和PCB之间的预留间隙，要是模型尺寸做的偏薄，实际装配时就会出现外壳顶住器件，导致引脚受力脱焊的问题；要是尺寸做的偏厚，会无谓增加整机的厚度尺寸，不符合消费电子轻薄化的设计趋势。另外，塑封本体一侧的定位凹痕特征也要准确还原，这个凹痕是SMT贴片机视觉识别的定位标记，贴装时设备通过识别这个凹痕判断器件的摆放方向，要是模型里遗漏这个特征，后续做贴装程序仿真的时候就无法验证视觉定位的准确性，可能导致实际贴装时器件方向贴反，造成整板功能失效。

　　从结构可靠性角度看，引脚和塑封本体结合的位置要做密封台阶特征，这个结构是为了阻断水汽沿着引脚和塑封材料的结合缝隙进入器件内部，避免器件在温湿度循环环境下出现内部金属互连的腐蚀，建模时还原这个微小的台阶结构，能让后续的器件可靠性仿真更贴近实际工况，不会因为模型简化过度导致仿真结果出现偏差。在做板级热仿真的时候，塑封本体的材料参数要匹配实际的环氧塑封料特性，引脚的铜材导热参数也要准确赋值，因为这类小功率器件的散热主要是通过引脚将热量传导到PCB的铜箔走线，模型里引脚和PCB焊盘的接触面积如果和实际不符，热仿真得出的器件结温结果就会出现明显偏差，误导后续的散热设计决策。
