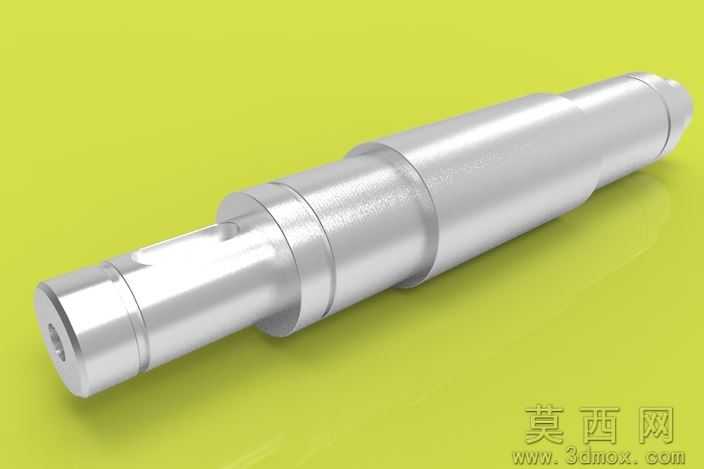

阶梯式传动轴机械零件三维设计作品

本作品为阶梯式传动轴类机械零件的三维建模成果，建模过程严格遵循机械设计规范，以回转体类零件的建模逻辑为核心开展设计。建模初期先梳理轴类零件的功能需求，明确该零件作为传动部件需要承担扭矩传递、支撑回转零部件的核心作用，以此确定各轴段的直径、长度参数，以及轴肩、倒角、中心孔等结构的尺寸与位置。建模时优先采用草图绘制回转截面的方式，通过旋转特征生成轴的主体基体，保证各轴段的同轴度符合设计要求，避免分段拼接产生的基准偏差。针对轴端的中心孔结构，采用孔特征精准定位，确保其与轴的回转中心完全重合，满足后续机加工的工艺基准要求；各轴段之间的过渡轴肩采用符合机械设计标准的圆角过渡，减少应力集中风险，提升零件的实际使用寿命。材质设置上选用合金结构钢材质，通过调整材质的金属粗糙度、反射率参数，还原金属机加工后的银亮金属质感，渲染时采用柔和的均匀布光，清晰展现各轴段的圆柱面轮廓、轴肩的台阶结构以及轴端的细节特征，让模型的结构层次清晰可辨。结构设计层面，不同直径的轴段分别对应不同的装配需求，可用于安装轴承、传动轮、联轴器等配套零部件，各轴段的长度经过合理排布，保证装配后各零部件不会出现干涉，同时预留出必要的紧固件安装空间。倒角结构设置在轴的两端边缘，既可以去除加工毛刺提升装配安全性，也能方便配套零件的套装导入。整个建模过程完全贴合实际轴类零件的加工工艺逻辑，所有结构特征都具备实际生产可行性，没有冗余的非工艺结构，模型的尺寸精度控制在机械设计要求的公差范围内，能够直接用于后续的虚拟装配、运动仿真以及工程图导出环节，为实际的零件加工生产提供可靠的三维数字模型支撑。
