三轮式起重吊滑轮组结构设计

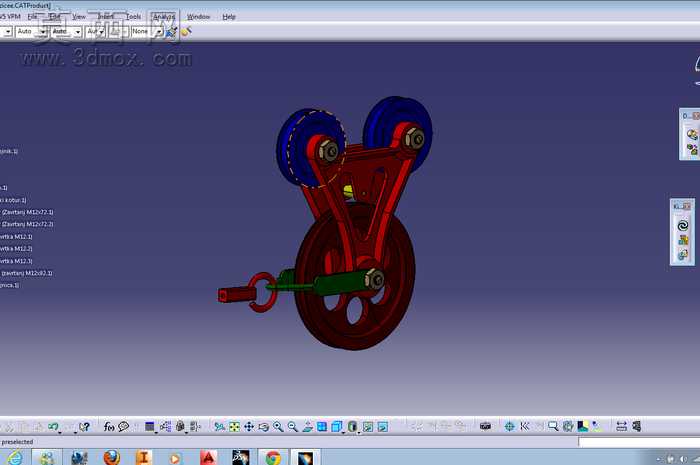

本作品为起重吊装作业场景设计的三轮式吊滑轮组结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循机械构件的装配逻辑，对每一处连接结构都做了贴合实际生产的尺寸约束。整体结构以三角式金属支架作为核心承载基体，支架采用高强度合金结构钢的材质设定，表面赋予红棕色防锈漆质感的材质表现，还原工业起重配件的真实涂装效果；支架上部对称布置两个导向滚轮，滚轮采用深蓝色耐磨尼龙材质搭配金属轮毂的材质组合，滚轮与支架之间通过同轴螺栓紧固件实现铰接，预留了合理的转动间隙以保证滚轮转动顺滑无卡滞；支架下部设置一个大直径主承重轮，主轮采用深棕色铸钢材质，轮面做了圆弧过渡处理以适配绳索的缠绕轨迹，主轮与支架的连接轴做了加粗设计，匹配吊装作业的承重需求。支架前端延伸出吊环连接结构，绿色的连接臂通过销轴与支架主体铰接，末端搭配红色锻造吊环，吊环做了圆角过渡处理避免应力集中，可直接连接起重吊钩或牵引绳索。建模过程中对所有零件的装配关系做了干涉检查，确保各转动部件之间无结构冲突，同时对零件的倒角、圆角等工艺细节做了还原，让模型既具备结构展示价值，也可作为吊装工具结构设计的参考样例。渲染阶段采用工业设计常用的环境光设置，突出金属构件的厚重质感与非金属滚轮的材质差异，清晰展现各部分的结构层次与连接方式，整体结构紧凑，受力路径清晰，上部双轮起到导向防偏的作用，下部主轮承担主要的绳索承重，三角支架的结构形式有效分散承重载荷，前端吊环提供稳定的牵引连接点，完全符合小型起重吊具的功能设计逻辑。
