CAD入门组合块体机械练习模型

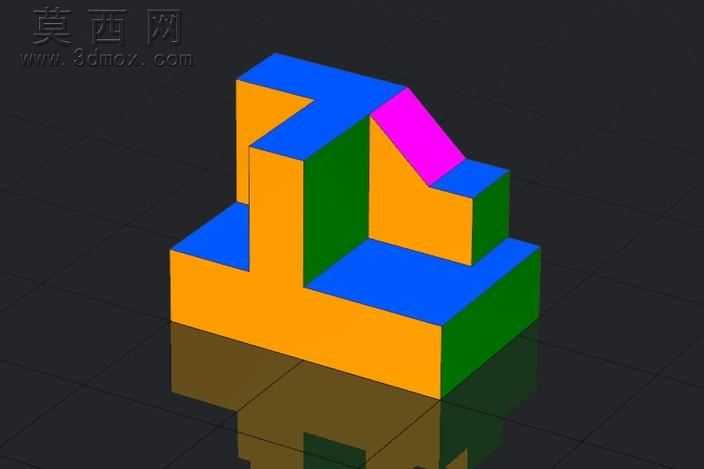

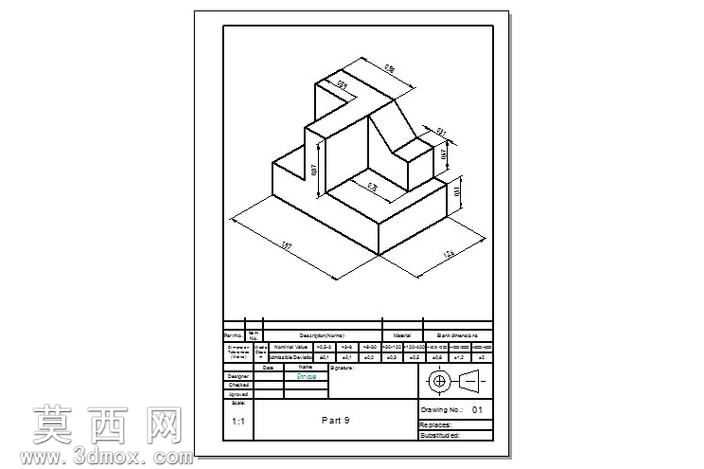

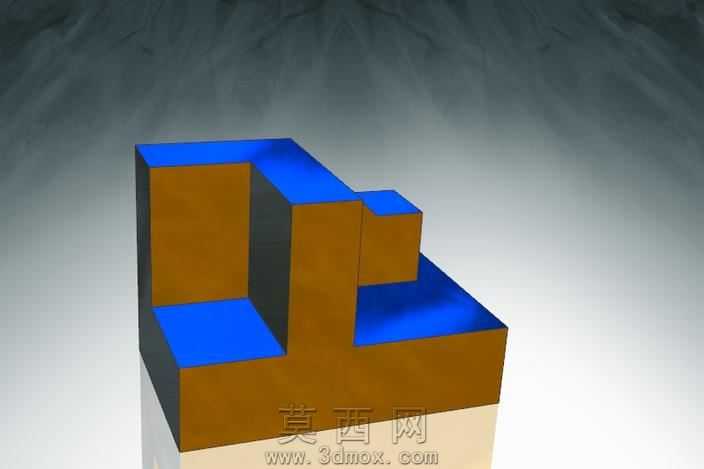

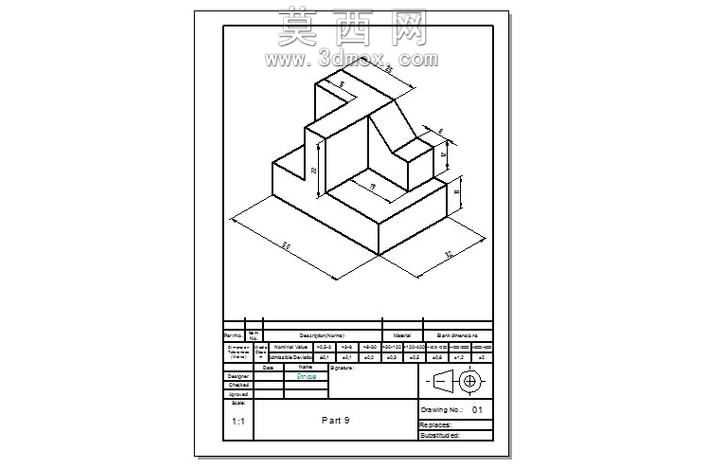

本模型是面向CAD三维入门学习者设计的组合块体练习作品，建模过程以基础特征命令为核心，全程遵循机械制图的规范逻辑开展。建模初始阶段首先梳理轴测图标注的全部尺寸，明确各块体的长宽高参数与相对位置关系，以底部最大的矩形基座为建模起点，在三维软件中选定前视基准面绘制基座的封闭轮廓草图，对草图添加完全定义的几何约束与尺寸约束，确保轮廓无欠定义或过定义问题，随后通过拉伸凸台命令生成基座的基础实体，拉伸深度严格匹配轴测图标注的基座高度参数。完成基座建模后，依次构建上层的各个块体结构：首先定位基座上方靠后侧的竖直立块，以基座上表面为草图绘制基准面，通过几何约束确定立块的安装位置，绘制立块的矩形轮廓后拉伸至对应高度；随后处理立块前侧的斜切结构，通过建立辅助基准面绘制斜切面的轮廓，使用拉伸切除命令完成斜角结构的加工，保证斜切角度与尺寸和轴测图完全一致。接下来构建基座上方右侧的小型凸台结构，同样以基座上表面为基准定位凸台位置，绘制轮廓后拉伸至指定高度，再处理凸台与相邻立块之间的衔接缺口，通过拉伸切除命令精准去除多余实体，保证各块体之间的拼接严丝合缝，不存在重叠或间隙问题。建模全程严格遵循机械设计的尺寸标注逻辑，每一个特征的生成都对应明确的尺寸依据，没有随意调整参数的情况，所有棱边保留机械零件的直角特征，未添加额外的圆角或倒角修饰，完全贴合入门练习的训练目标。材质设置上选用通用的哑光工程塑料材质，渲染时采用等轴测视角展示模型的整体结构，搭配清晰的边线显示效果，方便学习者对照轴测图核对建模结果，整个建模流程覆盖了草图绘制、约束添加、拉伸凸台、拉伸切除、基准面建立等三维建模的核心基础操作，能够帮助初学者快速建立三维建模的空间思维，掌握从二维图纸到三维实体的转换逻辑，熟悉机械建模的尺寸对应规则，为后续复杂机械零件的建模打下扎实的操作基础。
