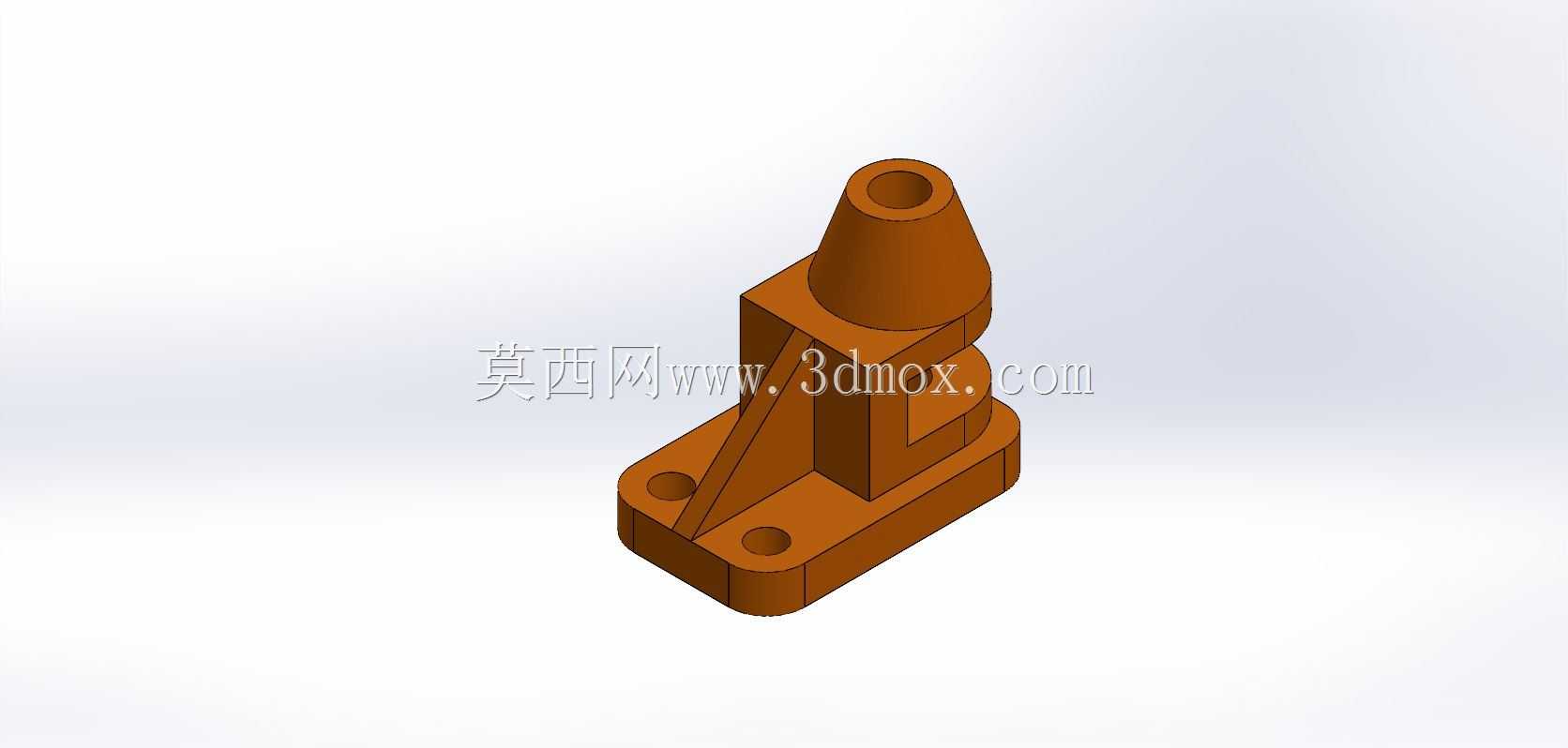

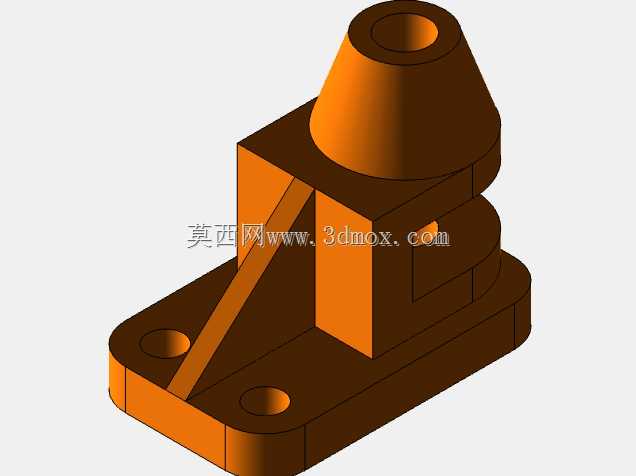

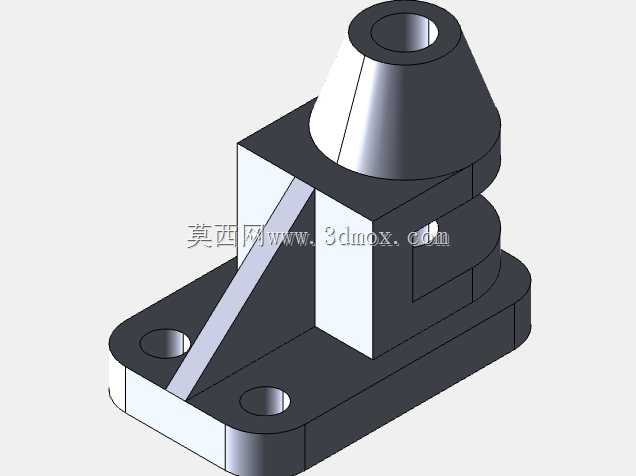

这款带安装底座的锥形导向支撑构件,常应用在轻工生产线的物料定位工位、小型工装夹具的定位支撑环节,也可作为非标自动化设备里的杆件导向承托部件,承担垂直方向载荷传递、杆件插入导向的核心作用。从实际工况适配来看,这类支撑件多布置在设备机架的安装平面上,底部的矩形法兰底座是核心安装基准,底座上开设的两个通孔为安装固定位,适配常用的内六角圆柱头螺钉锁紧,安装时需保证底座底面与安装面的平面度公差不超过0.05mm,避免锁紧后构件出现倾斜,影响上部导向孔的同轴度。
上部的锥形段是核心功能区,锥面的大端与下方的立板支撑段平滑过渡,锥顶的通孔为导向工作孔,孔壁的粗糙度需控制在Ra1.6以内,减少与被导向杆件的滑动摩擦,锥面本身的导向角度经过适配,可允许被导向杆件在小角度偏差范围内顺利导入中心孔,避免杆件插入时出现卡滞、顶死的情况。立板与底座之间设置的三角形加强筋是结构强度的关键补充,在支撑件承受侧向偏载时,加强筋可分散立板与底座连接处的应力集中,避免长期受载后连接处出现开裂变形,筋板的厚度与立板厚度保持一致,过渡位置做圆角处理,减少加工过程中的应力残留。从设计思路来看,整个构件采用一体化铣削加工的成型方案,所有棱边均做0.5mm的倒角处理,既去除加工毛刺避免安装时划伤操作人员,也能减少应力集中点。
尺寸边界上,底座的长宽尺寸适配常见的20系列、30系列铝型材安装间距,整体高度控制在100mm以内,不会占用过多的设备安装空间,上部导向孔的直径可根据实际适配的杆件尺寸做参数化调整,底座的安装孔间距也预留了参数化修改的余量,方便设计人员根据不同的安装工况快速调整模型参数。在实际应用场景中,这类支撑件不需要做额外的表面处理,常规的45号钢材质调质处理后即可满足普通工况的强度需求,如果应用在有腐蚀的工况环境,可更换为304不锈钢材质加工,导向孔内可加装铜套来提升耐磨性能,延长构件的使用寿命。
建模过程中需要重点保证导向孔与底座安装面的垂直度公差,控制在0.02mm以内,否则会导致被导向杆件运行时出现卡顿,甚至加剧杆件的磨损;加强筋与立板、底座的连接处要做完全的贴合约束,模拟实际焊接或者一体化加工的连接强度,在做有限元受力分析时,可在导向孔位置施加额定的垂直载荷与侧向偏载,验证整体结构的变形量是否在允许范围内,通常额定载荷下的最大变形量不超过0.01mm即可满足大部分工位的使用需求。这类支撑构件相比标准的导向轴支座,集成了锥形导入功能,不需要额外加装导向喇叭口,可减少装配零件数量,降低设备的装配复杂度,同时一体化的结构刚性更好,在频繁受载的工位上使用寿命更长,维护时仅需检查导向孔的磨损情况,磨损超差后整体更换即可,维护成本较低。
