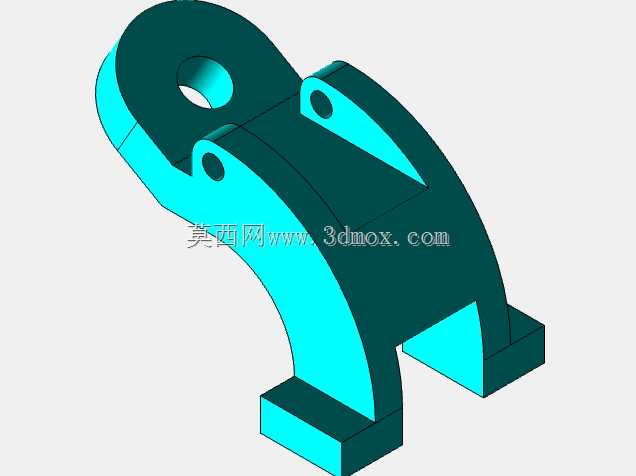

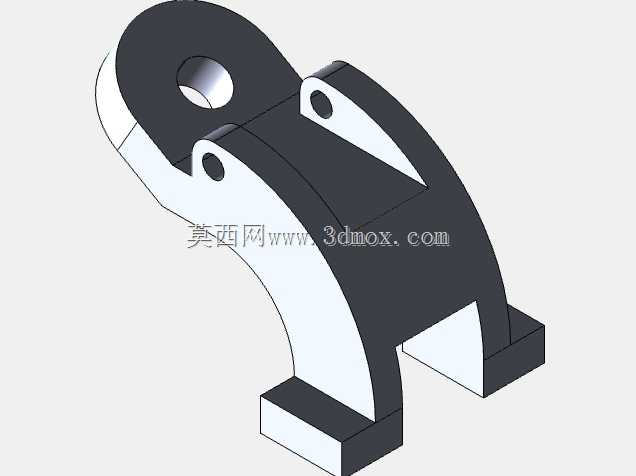

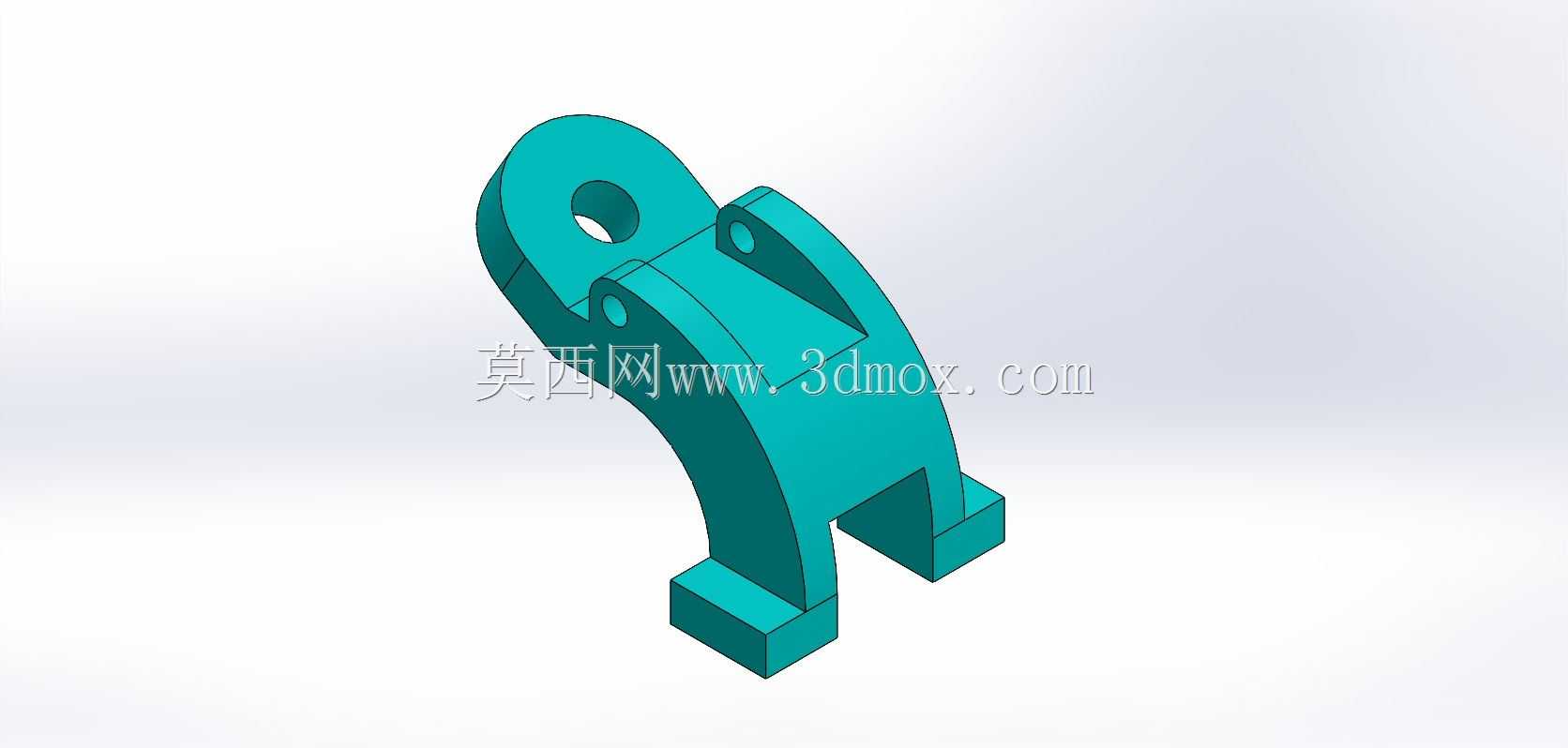

叉型铰接支撑连接构件三维结构

　　这类叉型铰接支撑构件，在各类工业设备的铰接传动、支撑限位场景中应用十分广泛，常见于工程机械的连杆机构、自动化生产线的摆动支撑单元、物流设备的活动连接部位，核心作用是实现两个部件之间的铰接转动连接，同时承担对应方向的载荷传递，保障机构运动过程中的结构稳定性。从结构功能来看，构件上端的单耳带孔结构，用于配合销轴与上方的连接部件形成铰接副，孔位的同轴度、孔壁的表面粗糙度直接影响铰接转动的顺畅度，也决定了销轴配合后的磨损速率，设计时需要根据实际承载的径向载荷、交变载荷频次确定孔的直径公差，通常会选用H7/h6的间隙配合公差带，保障转动灵活的同时避免过大的配合间隙带来的冲击。

　　下端的叉型分体支撑脚，是整个构件的载荷承载端，两个平行的支脚底部设置了方形定位凸台，安装时可以嵌入对应安装基座的定位槽内，既可以快速定位安装位置，也能承受横向的剪切载荷，避免构件在受载时发生横向窜动，支脚之间的开槽宽度需要匹配下方连接部件的厚度，预留足够的装配间隙，同时要保证两个支脚的平行度，避免装配后出现卡滞、受力不均的问题。设计过程中，首先要根据实际工况的载荷大小确定构件的主体壁厚，主体的弧形过渡段是应力集中的高发区域，需要做足够大的圆角过渡，避免直角结构带来的应力集中，在交变载荷工况下，圆角半径通常不小于相邻壁厚的1.5倍，同时可以通过有限元分析对应力集中区域做结构优化，在不增加整体重量的前提下提升结构强度。

　　构件上的两个小孔位，是辅助安装定位孔，用于装配时穿入定位销，或者安装限位卡簧，防止铰接销轴在工作过程中发生轴向窜动，孔位的位置精度需要与上端主铰接孔保持对应的位置度公差，避免装配时出现干涉。从安装边界来看，构件整体的外轮廓尺寸需要匹配安装空间的限制，上端单耳的厚度要小于上方连接耳片的配合槽宽度，下端两个支脚的外侧间距要小于安装基座的配合槽宽度，底部方形凸台的尺寸要与基座定位槽做小间隙配合，保障装配时可以顺利嵌入，同时凸台的高度要足够，保证受载时不会从定位槽中脱出。实际应用中，这类构件通常会选用45号钢或者Q235钢作为毛坯材料，根据载荷等级选择调质或者正火处理，表面做发黑或者镀锌处理提升防锈能力，在重载工况下也可以选用合金结构钢锻造后加工，进一步提升结构的抗疲劳性能。建模过程中需要重点关注各个特征之间的几何约束，比如上端铰接孔的轴线与下端支脚的对称面要保持垂直，两个支脚的底面要共面，弧形过渡段的曲面要保证顺滑，没有突变的折角，避免后续加工或者仿真分析时出现网格畸变、应力计算失真的问题。

　　同时要注意各个加工面的拔模角度，如果是采用铸造毛坯，非加工面需要设置合理的拔模斜度，减少后续机加工的余量，加工面要预留足够的加工余量，通常单边预留2-3mm的加工量，保障加工后可以达到设计要求的尺寸精度和表面粗糙度。这类构件虽然结构不算复杂，但是作为机构中的关键连接传力部件，任何一个尺寸的偏差、形位公差的超差，都可能导致整个机构运动卡滞、异响，甚至在受载时发生断裂失效，因此设计时需要结合实际工况的载荷谱、运动行程、安装空间做综合考量，不能只单纯照搬几何外形。
