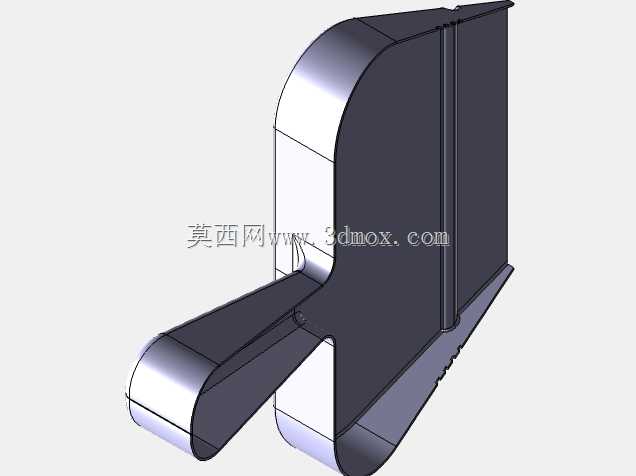

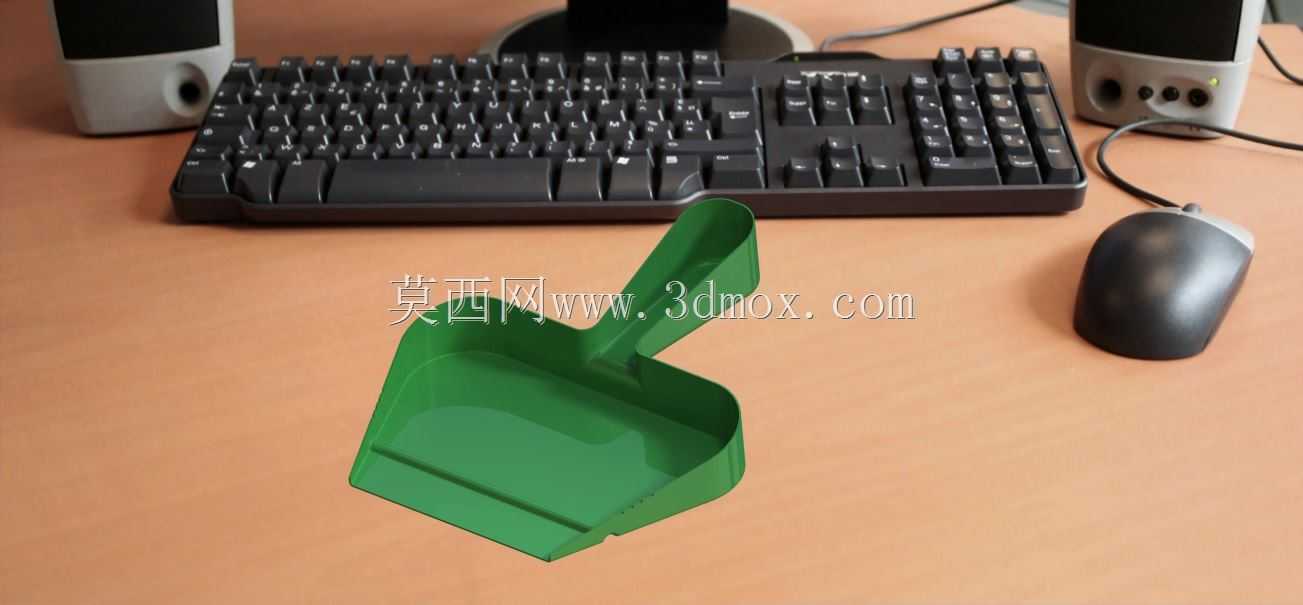

手持清洁簸箕三维结构设计

　　日常清洁场景中，簸箕是配合扫帚完成碎屑、垃圾归集收纳的核心手持器具，其结构设计的合理性直接影响清扫作业的效率与使用体验，本次建模的簸箕结构针对家用及小型商用清洁场景做了针对性的结构优化。从实际使用场景出发，该簸箕可适配家庭室内地面清扫、办公区域碎屑归集、小型商铺日常保洁等多种工况，既可以单独完成桌面、台面小范围杂物的归集，也可搭配长杆扫帚完成地面垃圾的收集，部分场景下也可作为小型物料临时转运的手持盛具使用。

　　功能特性层面，该簸箕采用一体化敞口盛料结构，盛料仓做了内凹弧面过渡，避免垃圾在边角处残留卡滞，前端贴地边缘做了薄化收边处理，使用时可紧密贴合地面，让扫帚扫动的碎屑能够顺畅滑入盛料仓内，不会出现垃圾从簸箕底部被推走的漏料问题。手持握柄与盛料仓采用一体化连接结构，握柄做了符合人体工学的弧度抬升，握持时手腕无需过度弯折，长时间握持作业也不会产生明显的酸胀感，握柄与仓体的连接位置做了加厚加强筋处理，避免手持施力时连接处出现应力断裂的问题。

　　设计思路上，建模阶段优先考虑了注塑成型的工艺可行性，整体结构采用等壁厚设计，壁厚控制在2mm左右，既保证了结构强度，也避免注塑过程中出现缩痕、翘曲等成型缺陷。盛料仓的底部做了微幅的防滑纹理设计，放置在光滑地面时不会出现打滑移位的问题，仓体后侧做了小幅的挡边加高，避免归集垃圾时碎屑从后侧洒落。整个结构没有多余的装饰性特征，所有曲面过渡都服务于实际使用需求：内表面的大圆弧过渡方便倾倒垃圾时物料顺畅滑出，不会在仓内残留污渍，外表面的圆角处理避免使用过程中尖锐边角划伤使用者。

　　外形尺寸与安装边界方面，该簸箕整体长度控制在280mm左右，盛料仓宽度为220mm，仓体深度为80mm，握柄抬升高度为120mm，整体尺寸适配成年人单手握持的操作范围，既不会因为尺寸过大导致手持操作费力，也不会因为盛料仓容积过小需要频繁倾倒垃圾。整个结构为一体化注塑成型，无需额外的装配连接件，不存在活动连接间隙，长期使用也不会出现连接松动的问题，仓体边缘所有外露位置都做了R2以上的圆角处理，没有尖锐的飞边棱角。

　　从结构设计的细节来看，簸箕前端的贴地刃口做了0.5mm的薄边处理，同时做了15度的上扬倾角，贴合地面时刃口与地面的接触为线接触，能够更好地适配地砖、地板、水泥地等不同平整度的地面，即使地面存在1mm以内的微小高度差，刃口也能保持与地面的贴合，不会出现漏料的缝隙。握柄的截面采用椭圆形设计，长轴方向与握持施力方向一致，握持时的受力面积更大，减少局部压强带来的不适感，握柄末端做了小幅的加宽处理，避免手持时手滑从握柄末端脱出。盛料仓的两侧侧壁做了5度的外拔模角度，既满足注塑成型的脱模需求，也让倾倒垃圾时侧壁的物料能够顺畅滑出，不会因为侧壁垂直导致物料卡滞。

　　针对实际使用中容易出现的磨损问题，簸箕前端的贴地刃口位置做了局部加厚处理，长期与地面摩擦也不会快速磨损导致刃口变形，整个结构的材料选用常见的PP注塑材料，具备一定的韧性，不小心磕碰或者掉落也不会出现碎裂的问题，材料本身的耐污特性也方便使用后直接用水冲洗清洁，不会残留污渍滋生细菌。
