FreeCAD练习用带法兰阶梯轴套结构建模

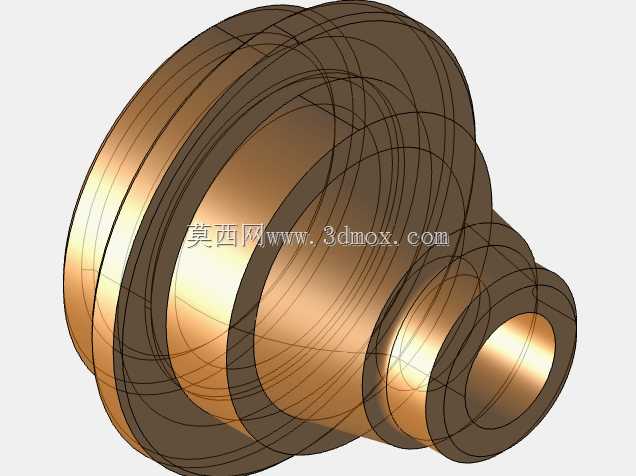

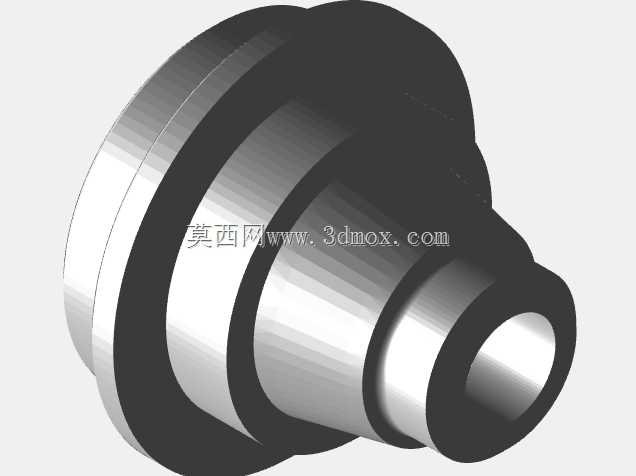

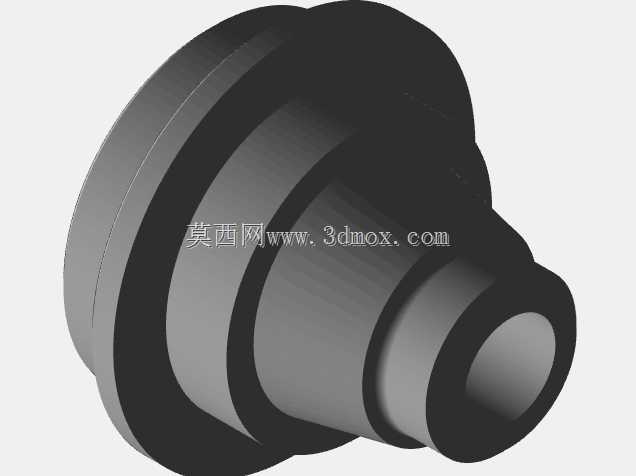

　　这类带法兰的阶梯回转套类零件，在流体输送管路、小型传动机构的定位支撑场景中十分常见，日常做建模练习时选这类结构，能把回转类零件的草图约束、旋转凸台、倒角过渡这些基础操作练扎实，也能帮新手建立工程化的建模思路，避免只追求外观忽略实际装配逻辑。从实际应用来看，这类零件一端的大直径法兰边，主要作用是提供轴向定位面，安装时法兰端面会贴合相邻的基座或者管路端面，通过均布在法兰上的安装孔穿入紧固件，实现零件的轴向固定，防止工作过程中出现轴向窜动；另一端的小直径阶梯轴段，通常是插入配合的孔位内，起到径向定位的作用，配合面一般会根据使用场景选择不同的公差等级，如果是用于静态的管路密封场景，配合段会预留密封件的安装槽位，如果是用于转动轴的支撑衬套场景，配合面的粗糙度要求会更高，减少转动过程中的磨损。

　　做这个零件的建模时，首先要理清回转体的截面轮廓逻辑，不能上来就直接画草图旋转，得先把各个阶梯段的直径、长度尺寸的装配边界理清楚：法兰端的外径要大于安装基座的开孔直径，保证法兰端面能完全贴合在安装面上，不会出现安装时零件掉入安装孔的问题；小直径插入段的外径要和配合孔的尺寸匹配，长度要略短于配合孔的深度，避免安装时端面顶死导致法兰面无法贴合。建模过程中，草图绘制阶段就要把各个尺寸的约束做全，避免出现过定义或者欠定义的问题，回转中心线要和草图的对称轴线完全重合，不然旋转之后会出现偏心的问题，后续做装配的时候就会出现配合错误。零件上的过渡圆角也不能随便设置，法兰和主体段连接位置的圆角，一方面是为了减少应力集中，避免零件在受轴向力的时候在连接根部出现断裂，另一方面也是为了安装时避免锐边割伤密封件或者操作人员；插入段前端的倒角是为了安装时能顺利导入配合孔，减少装配时的卡滞问题。很多新手做这类练习的时候，容易忽略各个尺寸之间的装配逻辑，比如把法兰厚度做的太薄，导致紧固件锁紧的时候法兰出现变形，或者把插入段的长度做的太长，导致装配后法兰面存在间隙，这些问题在实际工程中都是会直接影响设备运行的。

　　另外这类回转套类零件如果是用于流体场景，内壁的粗糙度也有相应要求，建模的时候虽然不需要直接体现粗糙度参数，但要在结构上预留出后续加工的余量，比如内壁如果需要做珩磨处理，建模时就要考虑加工余量的厚度，不能直接按最终成品尺寸做毛坯模型。从结构特性来看，这个零件属于典型的轴对称回转件，整体没有复杂的曲面或者异形结构，非常适合作为入门建模练习的素材，通过练习这个零件，可以掌握旋转特征的使用方法、工程倒角和圆角的设置逻辑、轴向和径向尺寸的配合关系，为后续做更复杂的回转类零件比如轴承衬套、管路接头、密封端盖这些零件打下基础。

　　实际生产中这类零件的材质选择也会根据使用场景变化，如果是用于普通的传动支撑，一般会用黄铜或者尼龙材质，耐磨性能好；如果是用于管路输送流体，会用不锈钢或者工程塑料，具备耐腐蚀的特性；如果是用于重型设备的定位，会用45号钢做调质处理，提升结构强度。建模的时候虽然不需要指定材质，但要在结构上考虑不同材质的加工特性，比如塑料件的话要在法兰边缘做脱模斜度，金属机加工件的话要考虑刀具的加工可达性，避免出现内部直角无法加工的结构。很多人做练习模型的时候只追求外形和参考图一致，却忽略了这些工程实际中的细节，做出来的模型看起来外形对，但实际根本无法生产或者装配，这就失去了练习的意义。做这类零件的建模时，还要注意尺寸链的计算，比如各个阶梯段的长度累加起来要等于零件的总长度，法兰的厚度加上主体段的长度加上插入段的长度，不能出现尺寸累加和总长度不符的问题，不然后续出工程图的时候就会出现尺寸矛盾，生产出来的零件就会报废。另外法兰上的安装孔位置，要和配合件的孔位对应，孔的中心圆直径要在法兰外径的合理范围内，不能太靠近法兰外边缘，不然紧固件安装的时候会出现边距不够的问题，也不能太靠近中心，不然会和内壁或者其他结构干涉。
