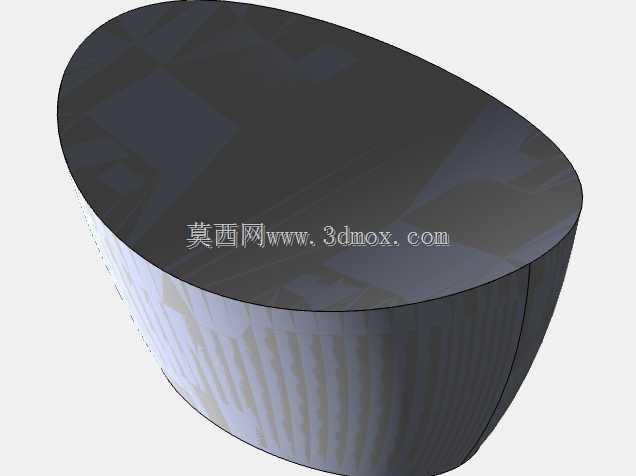

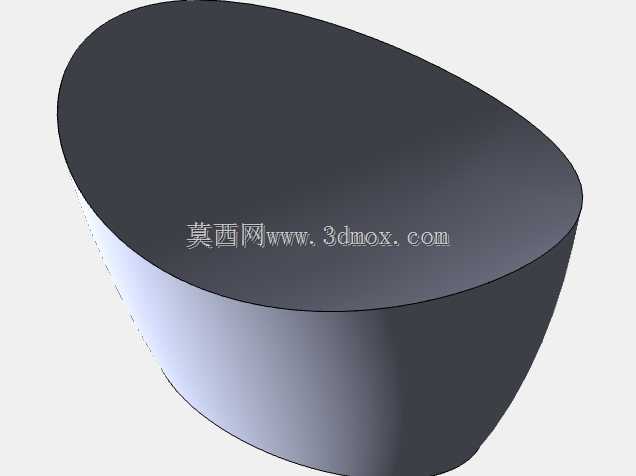

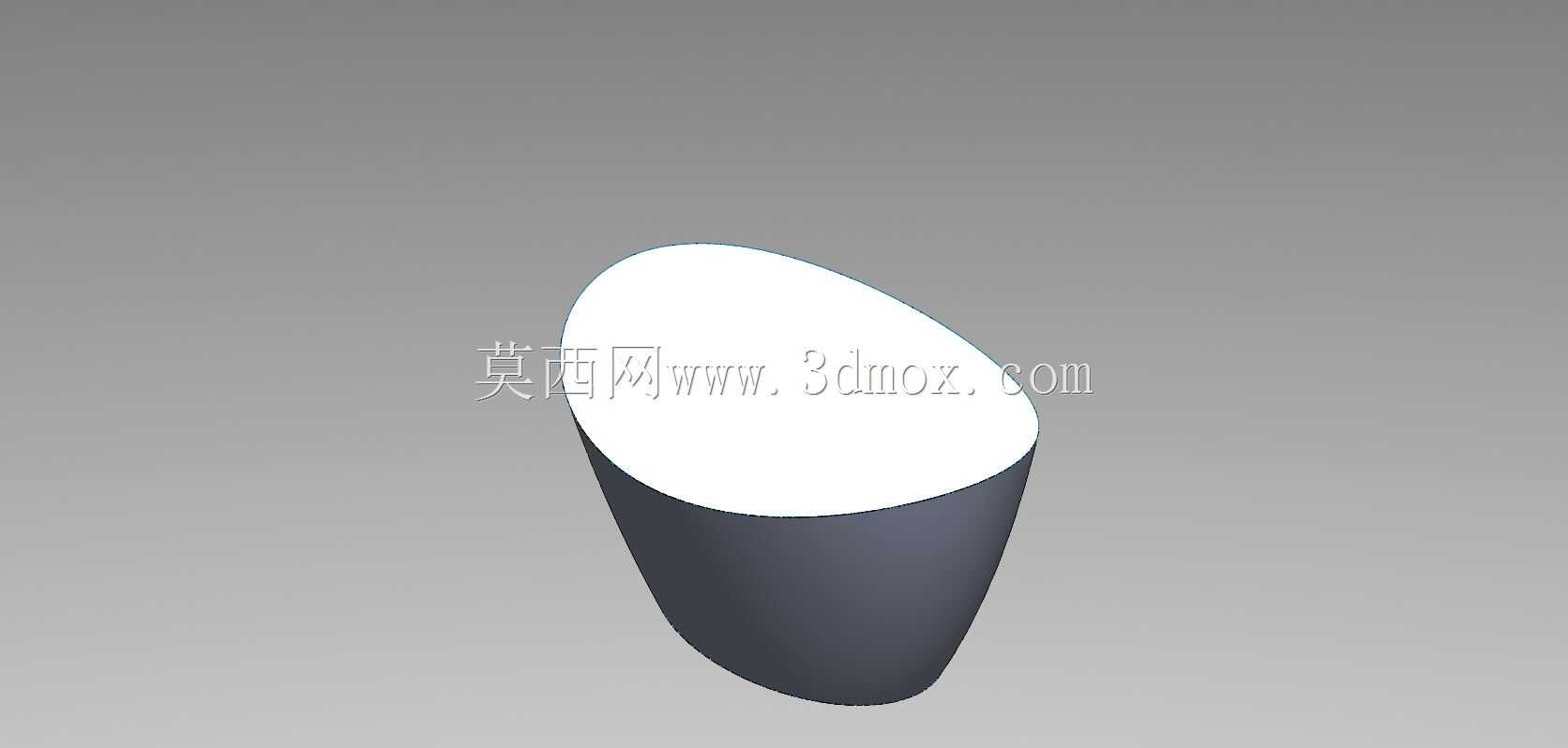

斜截锥面电源变压器壳体结构设计

　　从结构设计逻辑来看，这个锥面壳体采用上宽下窄的渐变截面，下部收窄的结构可以直接卡入设备面板的预留安装孔内，不需要额外设计安装法兰，依靠锥面的过盈配合就能实现初步定位，后续只需要在壳体内部点胶或者加装一个弹性卡圈就能完成完全固定，相比传统螺丝固定的方壳结构，能减少至少两个紧固件的装配工序，适合大批量流水线的快速装配作业。外形尺寸的边界设定上，下部圆柱段的直径匹配常规小型变压器的铁芯外径，预留0.8mm的装配间隙方便铁芯与绕组的整体塞入，锥面的拔模斜度控制在3度，既满足钣金冲压或者塑料注塑的脱模要求，也不会因为斜度过大导致上部截面过宽占用过多设备内部空间，斜顶面的切割角度设定为27度，这个角度是经过多轮装配验证得出的：当设备内部安装面与水平面呈15度夹角时，斜顶面刚好处于水平状态，端子排的标识面可以正对操作人员视线，接线完成后线缆可以顺着斜顶面自然延伸出线，不会出现线缆硬折的情况。在低压小功率电源适配场景里，这类斜截锥造型的壳体结构，常被用在桌面式小型电源变压器的封装设计中，区别于常规方壳、圆柱壳的规整造型，斜切的顶面设计首先解决的是狭小安装空间内的接线操作便利性——当设备内部安装面存在倾斜走线需求时，斜顶面的接线端子排布可以让操作人员无需过度倾斜手腕就能完成接线压线作业，减少装配阶段的操作疲劳，也能避免常规直筒壳体在斜向安装时端子朝向不合理导致的线缆弯折半径过小、线芯长期受力断裂的问题。

　　实际应用中，这类壳体还兼顾了散热结构的优化，锥面的渐变结构让壳体内部的空气可以形成自然对流通道，绕组工作产生的热空气顺着锥面向上流动，从斜顶面与端盖之间预留的0.5mm散热缝隙排出，相比直筒壳体的顶部水平散热结构，热空气排出的路径更顺畅，在同等功率下绕组的工作温度可以降低4到6摄氏度，能有效延长绕组绝缘层的老化周期。设计过程中需要重点关注斜切面与锥面的衔接处圆角处理，这里的圆角半径设定为R2，既避免钣金加工时出现应力集中导致的开裂问题，也能防止装配时锋利的边角割伤操作人员的手部或者划破线缆绝缘层。

　　壳体下部的收窄段还设计了一圈0.3mm高的定位凸台，当铁芯组件从下部装入时，凸台可以抵住铁芯的下端面，控制铁芯在壳体内的轴向位置，避免运输或者使用过程中铁芯出现轴向窜动导致绕组引线被扯断。在安装边界的校核上，需要考虑壳体装入设备面板后，斜顶面最高点距离安装面板的高度不超过28mm，这个尺寸可以适配绝大多数桌面式工控设备、小型家电的内部安装空间，不会出现壳体突出面板或者与内部其他元器件发生干涉的问题。另外斜顶面的平面度公差控制在0.2mm以内，保证后续安装的端子排可以完全贴合顶面，不会出现缝隙导致灰尘或者水汽进入壳体内部，防护等级可以达到IP40的要求，满足常规室内电气设备的使用防护需求。

　　这类结构的设计没有采用复杂的曲面造型，所有型面都是可展直纹面，不管是采用钣金拉伸工艺还是塑料注塑工艺都可以快速实现量产，模具结构简单，加工成本比异形曲面壳体低30%左右，同时差异化的斜顶造型也能和市面上常规的圆柱形、方形变压器形成外观区分，方便终端设备的装配人员快速识别对应功率规格的组件，减少错装的概率。在绕组与壳体的间隙设计上，锥面内壁与绕组之间预留了1.2mm的均匀间隙，这个间隙既可以满足绝缘纸的包覆厚度要求，也能形成稳定的空气隔热层，避免绕组工作时的热量直接传导到壳体外表面，防止设备外壳出现局部过热的问题。
