门窗锁扣传动连接五金构件

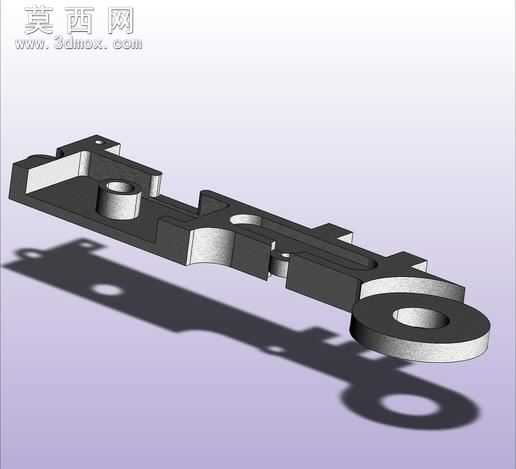

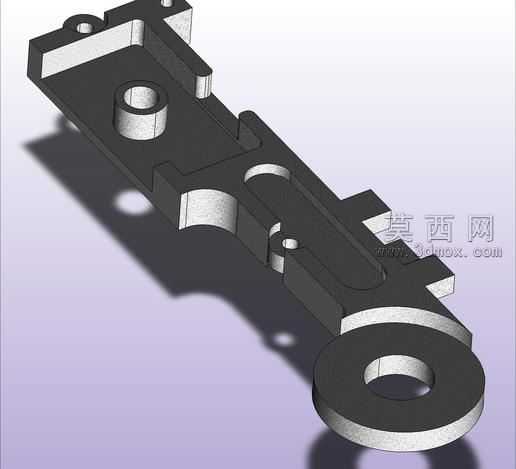

该三维模型采用参数化建模方式完成整体结构搭建，建模过程中优先对构件的主体轮廓进行草绘约束，精准定位各安装孔位、铰接点位以及滑槽的尺寸公差，确保各特征之间的装配间隙符合门窗五金件的实际使用标准。模型主体为长条形一体化金属结构，一端设置带通孔的圆形铰接端，用于和门窗传动杆实现转动连接，铰接孔内壁做了同轴度约束，保证转动过程无卡滞；中段设置长条形滑动槽，槽体两侧做了等距壁厚处理，适配门窗框内的滑动导向销，滑动行程经过反复校核匹配常规门窗的启闭行程需求；另一端设置多层阶梯式安装位，预留了沉头螺丝孔与定位凸台，可直接与门窗锁舌组件完成嵌合安装，凸台高度与锁具基座的凹槽深度完全匹配，避免装配后出现松动旷量。材质设定上采用锌合金作为基础材质，表面做哑光镀铬处理，渲染阶段调整了金属粗糙度参数，还原五金件表面的细腻金属质感，同时对边角处做了微小倒角处理，既避免应力集中提升构件结构强度，也消除加工后的锐边隐患。设计过程中充分考虑门窗五金的实际使用场景，整体结构无冗余设计，各受力部位做了加厚处理，铰接位置的壁厚满足十万次以上启闭疲劳测试要求，滑槽内壁设置了微小的储油槽结构，可留存润滑脂降低长期使用的磨损量，安装孔位的位置度严格参照民用门窗五金的通用安装标准设计，可直接适配多数主流型材的门窗安装槽位，无需二次打孔修改。模型在特征构建时保留了各参数的可编辑性，可根据不同门窗的型材尺寸、启闭力需求快速调整整体长度、铰接孔直径、滑槽行程等核心参数，大幅提升同系列五金件的设计迭代效率，渲染输出时采用正交视角展示构件整体形态，同时对关键装配位置做了局部视角展示，清晰呈现各结构的衔接关系与细节特征。
