L型带孔直角安装固定支座结构设计

　　这类L型直角安装支座在工业装配场景里的应用覆盖度极高，小到桌面小型检测设备的传感器支架固定，大到生产线旁的气动元件走线托架、小型动力单元的辅助支撑，都能见到同结构类型零件的身影。它的核心作用是在两个垂直相交的安装面之间建立刚性连接，替代现场焊接的角码，既不需要做焊后打磨、防锈处理，也能通过预制的安装孔实现快速拆装，后期维护调整时不需要破坏原有安装基面，在中小载荷的支撑、定位场景里实用性很强。

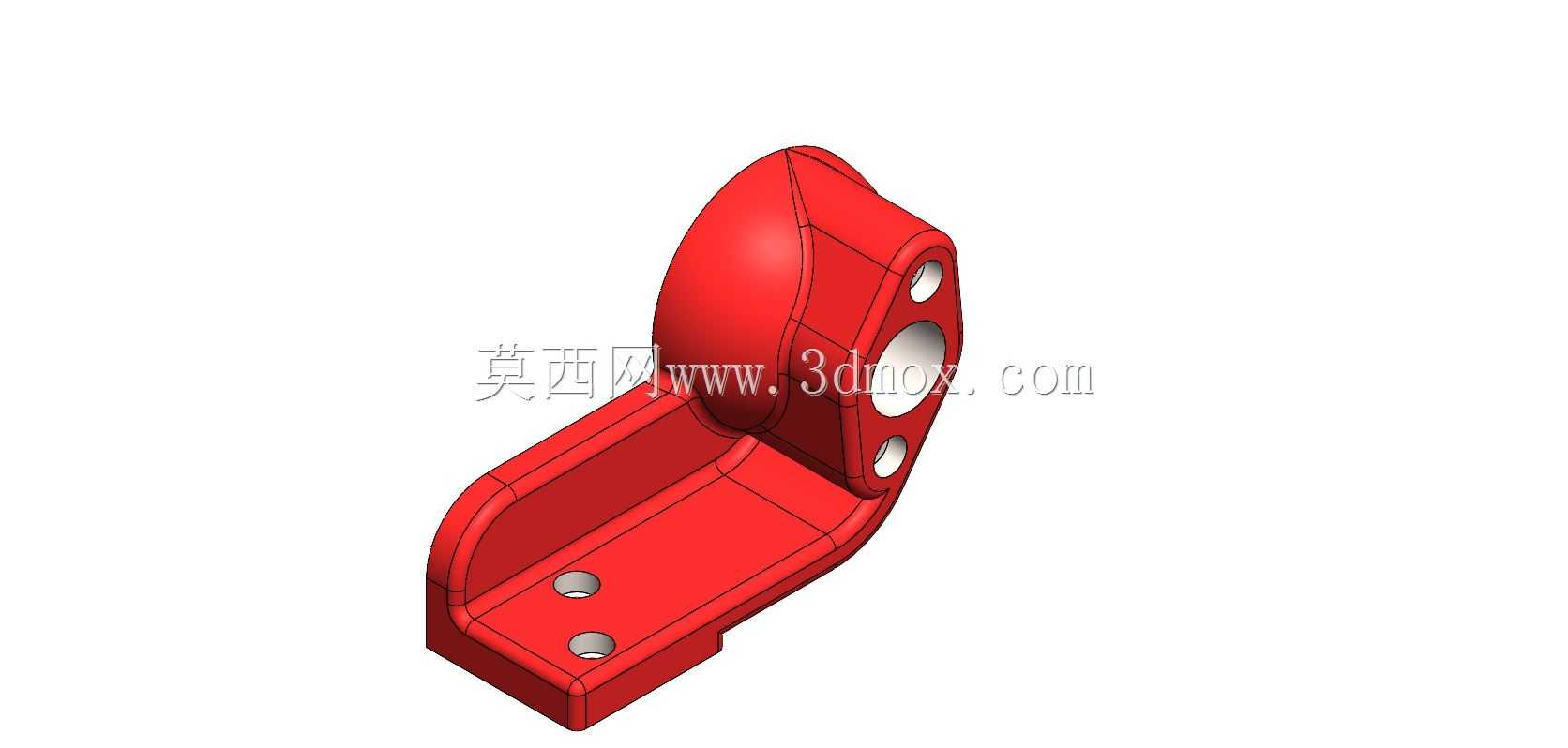

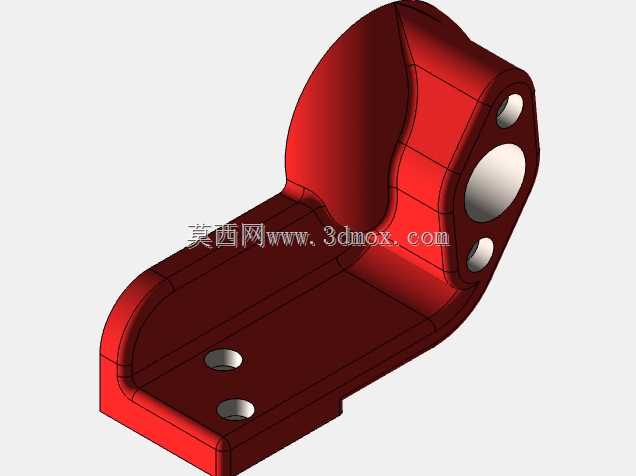

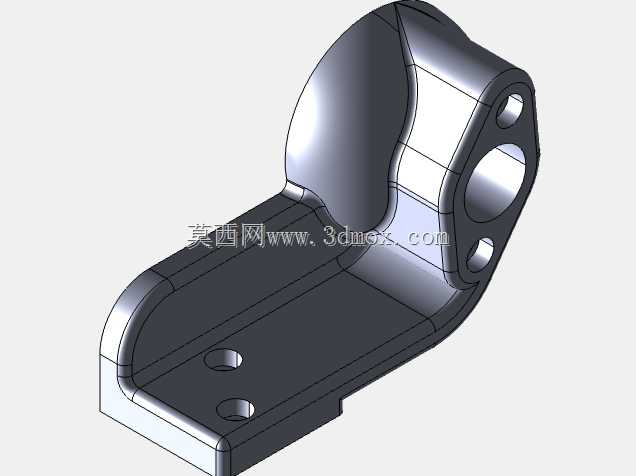

　　从结构设计逻辑来看，这个零件采用一体化弯折的L型构型，竖直段做了圆弧过渡的加厚处理，不是简单的直角折弯薄板，竖直安装面的三个安装孔呈三角分布，上下两个小孔用于穿装固定螺栓，中间的大孔既可以作为定位销孔实现安装时的快速对位，也能作为走线孔、轴类零件的穿过孔使用，适配不同的安装需求。水平安装段设置了两个同轴的沉头安装孔，沉头结构可以让螺栓安装后端面完全平齐，不会突出安装面干涉后续搭载的零件，两个孔的间距经过匹配常见的工业铝型材槽距、钢板安装孔位标准设计，不需要额外现场打孔就能直接适配多数通用安装基面。

　　设计时首先考虑的是安装边界的适配性，水平段的底面做了全平面铣平处理，保证和安装基面接触时没有翘曲间隙，竖直段的安装面同样做了平面度公差控制，避免安装后被固定的零件出现角度偏差。弯折处的外圆弧和内圆角做了匹配的R角处理，既避免直角处的应力集中，在注塑或者压铸成型时也能减少材料填充缺陷，要是采用机加工工艺制作，这个R角也能减少刀具的接刀痕迹，提升加工效率。零件的壁厚做了均匀化处理，没有出现壁厚突变的区域，不管是采用塑料注塑、铝合金压铸还是钢板铣削加工，都能减少成型后的变形量，保证成品的形位公差符合装配要求。

　　实际选型使用时，要注意这个支座的载荷承受方向，它的竖直方向承载能力强于水平方向的悬臂载荷，要是用于搭载偏重的元件，需要在水平段下方增加辅助支撑，或者选用更长规格的固定螺栓提升连接强度。安装孔的孔径按照通用的M4、M5螺栓标准设计，不需要额外扩孔就能直接使用标准紧固件，中间的大孔可以根据实际需求加装衬套，避免反复拆装时磨损安装面影响定位精度。零件的外边缘全部做了小倒角处理，没有尖锐的飞边棱角，装配时不会划伤操作人员，也不会刮破搭载元件的线缆外皮。

　　在不同的应用场景里，这个支座可以灵活调整使用方式，比如把水平段固定在设备框架上，竖直段可以安装小型导轨、行程开关、气动接头等元件；反过来把竖直段固定在墙面或者设备立面上，水平段可以承托小型接线盒、传感器、小型电磁阀组等零件。它的一体化结构比分体组装的角架刚性更好，不会出现连接螺栓松动后两个安装面错位的问题，长期受振动的设备上使用也能保持连接精度，不需要频繁检查紧固螺栓的松紧度。
