三通法兰连接式工业管道结构设计

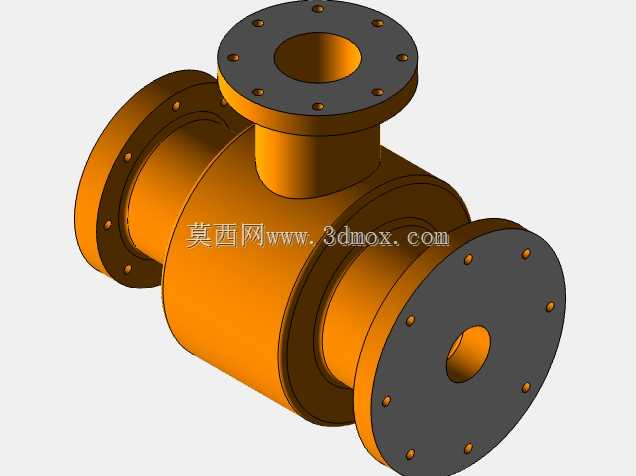

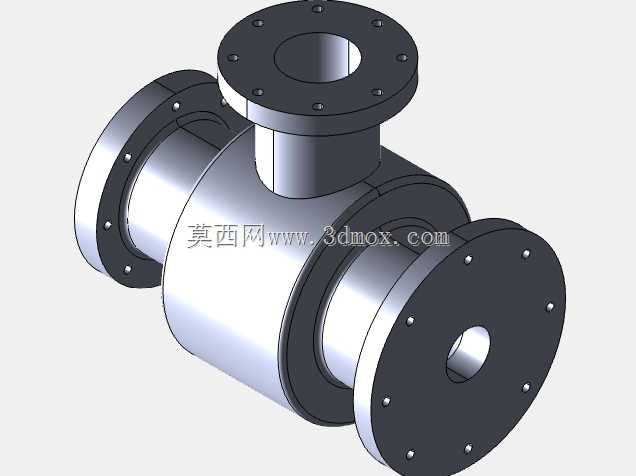

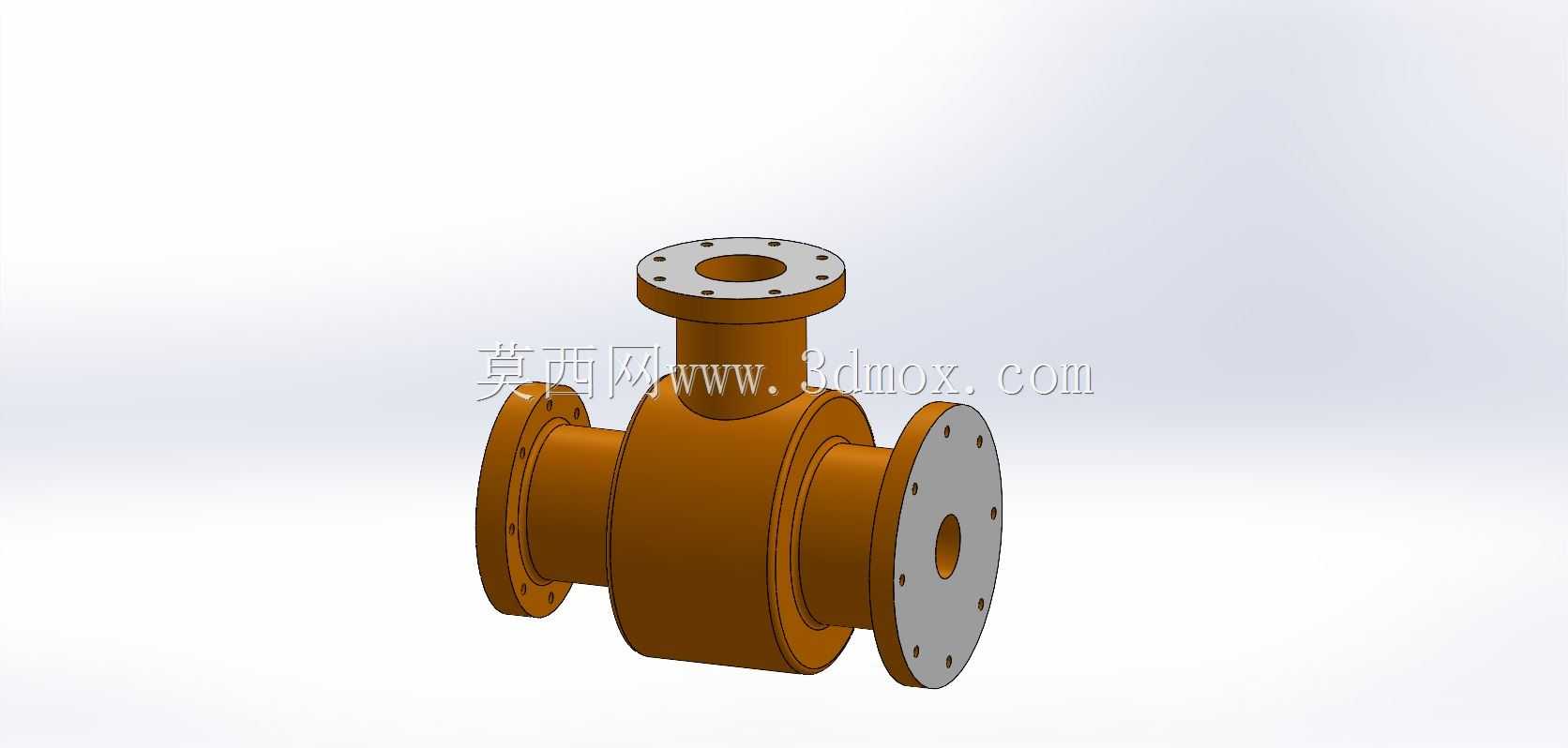

　　这类带法兰接口的三通管道结构，在工业流体输送系统里属于核心的管路分流合流部件，日常在化工介质输送、市政给排水、暖通循环管网、电厂汽水回路里都能见到同结构的实物，主要作用是在管路走向需要分支、或者不同方向管路需要汇流的节点，实现介质流向的平稳切换，避免管路急转带来的局部阻力激增、介质紊流冲刷管壁的问题。从结构设计逻辑来看，三个接口全部采用凸面带颈法兰结构，这种设计首先考虑的是现场安装的互换性，目前国内工业管路常用的PN10、PN16压力等级下，同公称通径的法兰连接尺寸完全统一，现场施工时不需要额外做接口适配，只要匹配对应压力等级的密封垫片，穿入螺栓均匀预紧就能实现可靠密封，带颈的结构相比平焊法兰能更好地分散管路运行时的应力，避免法兰根部因为管路振动、温度形变出现焊缝开裂的问题。

　　三个接口的通径设计上，水平方向两个接口保持同通径，垂直方向接口通径略小，这种设计适配多数现场的分流工况：比如主路介质保持大流量输送，支路引出小流量介质去旁路检测、泄压或者分支回路，介质在腔体内的流道做了圆弧过渡处理，没有直角突变的结构，能减少介质在分流位置的压损，也能避免固体颗粒类介质在转角位置沉积堵塞，对于含少量杂质的水相、油相介质输送场景适配性更强。安装边界方面，这类三通管件的安装需要预留足够的法兰操作空间，水平方向两侧法兰外侧要预留至少能穿入螺栓、使用扭矩扳手紧固的操作距离，垂直方向法兰上方也要预留对应的管路安装空间，不能紧贴墙面或者其他设备布置，否则后期检修拆换螺栓、更换密封垫片时会没有操作空间。

　　腔体壁厚的设计是按照对应公称压力下的管材壁厚标准做的等强度匹配，法兰和腔体的连接位置做了圆角过渡，减少应力集中，长期在带压工况下运行时，不会因为应力集中出现局部疲劳破损。实际选型使用时，要注意三个接口的法兰密封面要和对接管路的法兰密封面匹配，凸面法兰要配凹面或者全平面的对接法兰，密封垫片根据输送介质的特性选择，普通水介质用橡胶垫片，高温油类介质用金属缠绕垫片，腐蚀性介质要选四氟或者对应耐蚀材质的垫片，螺栓预紧时要按照对角顺序逐步拧紧，不能单侧一次拧死，否则会出现法兰面偏斜、密封失效泄漏的问题。

　　建模过程中，法兰的螺栓孔位置要严格按照国标法兰的尺寸参数做圆周均布，螺栓孔的中心圆直径、孔数、孔径都要和对应通径压力等级的标准完全一致，否则现场安装时会出现螺栓穿不进去的问题，流道部分的建模要保证内壁光滑过渡，不能有建模残留的台阶或者棱角，否则实际生产出来的管件会在这些位置出现介质冲刷磨损，缩短使用寿命。这类三通管件相比焊接式的三通，优势在于后期检修拆卸方便，不需要切割管路就能拆换节点位置的部件，在需要经常维护、或者管路需要定期调整走向的场景下适用性更强，缺点是法兰连接的结构整体长度比焊接三通更长，占用的管路安装空间更大，设计管路排布时要提前核算好安装尺寸，避免出现空间干涉。
