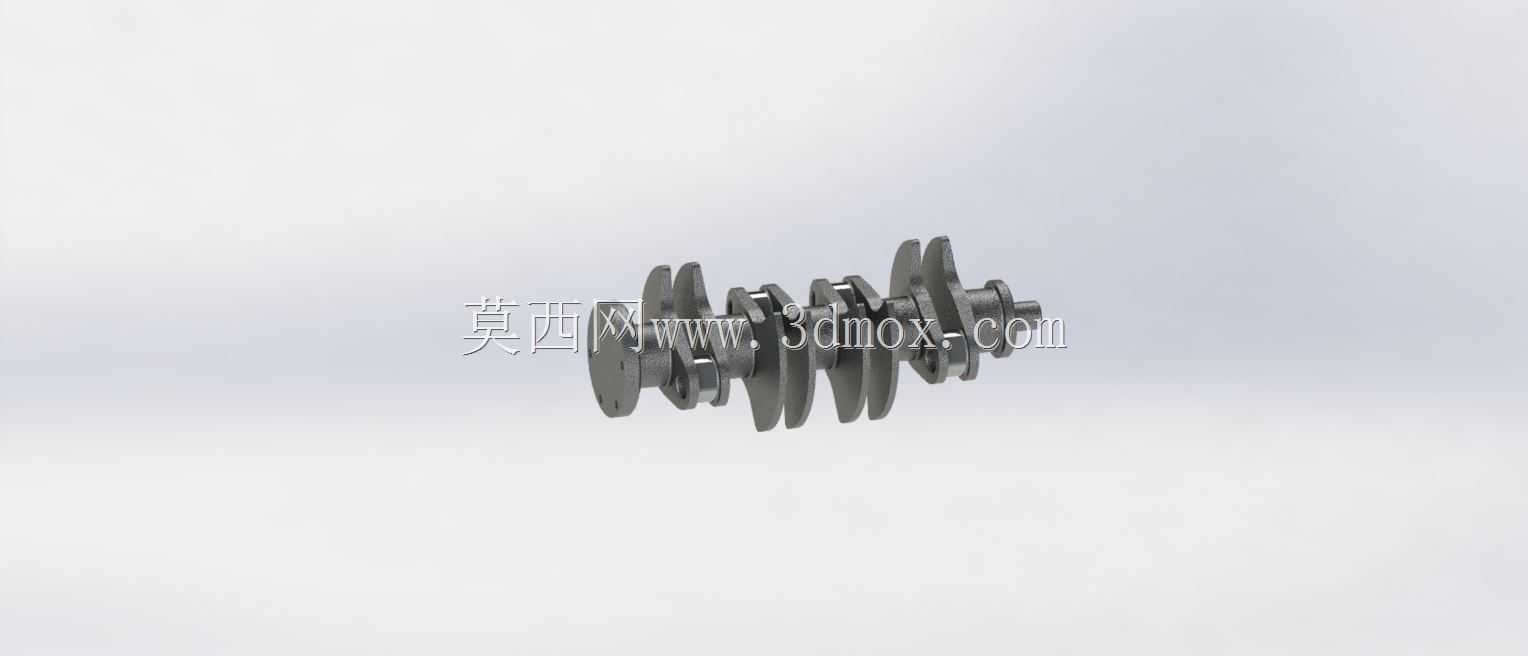

在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载构件,这套直列四缸曲轴的三维数模,完整还原了量产机型曲轴的全部结构细节,可直接用于动力总成的装配干涉校验、运动仿真分析以及配套零部件的协同设计。从实际装机场景来看,这类四缸曲轴广泛适配排量1.3L-2.5L区间的乘用车辆汽油机、小型非道路柴油机以及部分固定式动力机组,是民用动力领域应用覆盖最广的曲轴构型之一。

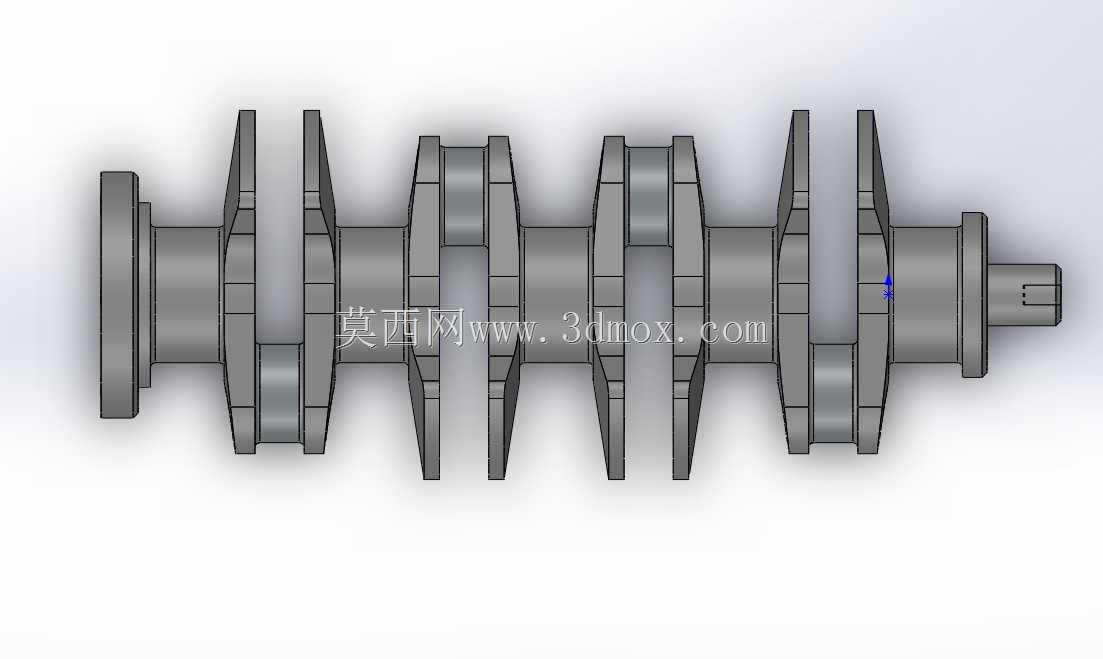

数模构建过程中,完全遵循实际曲轴的加工工艺逻辑拆分结构:整体采用全支承设计,五个主轴颈沿轴向等距排布,相邻主轴颈之间设置四个连杆轴颈,一四缸连杆轴颈、二三缸连杆轴颈分别处于同一相位,相位差180度,匹配直列四缸机的点火间隔角要求,保证运转过程中各缸往复惯性力与旋转惯性力的自平衡,降低整机振动水平。每个连杆轴颈与主轴颈之间都设计有圆滑过渡的曲柄臂,曲柄臂末端集成平衡重结构,平衡重的偏心质量经过精确匹配,可抵消连杆轴颈、连杆大头端旋转运动产生的离心力,以及活塞组件往复运动产生的一阶、二阶惯性力分量,避免曲轴在高转速工况下出现挠曲变形。
从安装边界来看,数模严格还原了主轴颈的直径公差带、轴向定位止推面的位置尺寸,前端轴段预留了正时齿轮、皮带轮、扭转减振器的安装键槽与定位轴肩,后端法兰设置了飞轮安装的定位销孔与螺栓过孔,所有安装接口的尺寸都和量产机型保持一致,可直接导入整机装配环境完成缸体、主轴承盖、连杆活塞组、飞轮壳等周边部件的匹配校验。油道设计也完全复刻实际机型的结构:主轴颈与连杆轴颈之间通过斜向贯通的油孔连通,来自缸体主油道的压力润滑油可通过主轴颈油孔进入轴颈间隙,再经内部斜油道输送到连杆轴颈表面,为连杆大头轴承提供持续润滑,油孔的入口位置都设置在轴颈的低载荷区,避免高负荷工况下油膜压力击穿润滑油道密封。

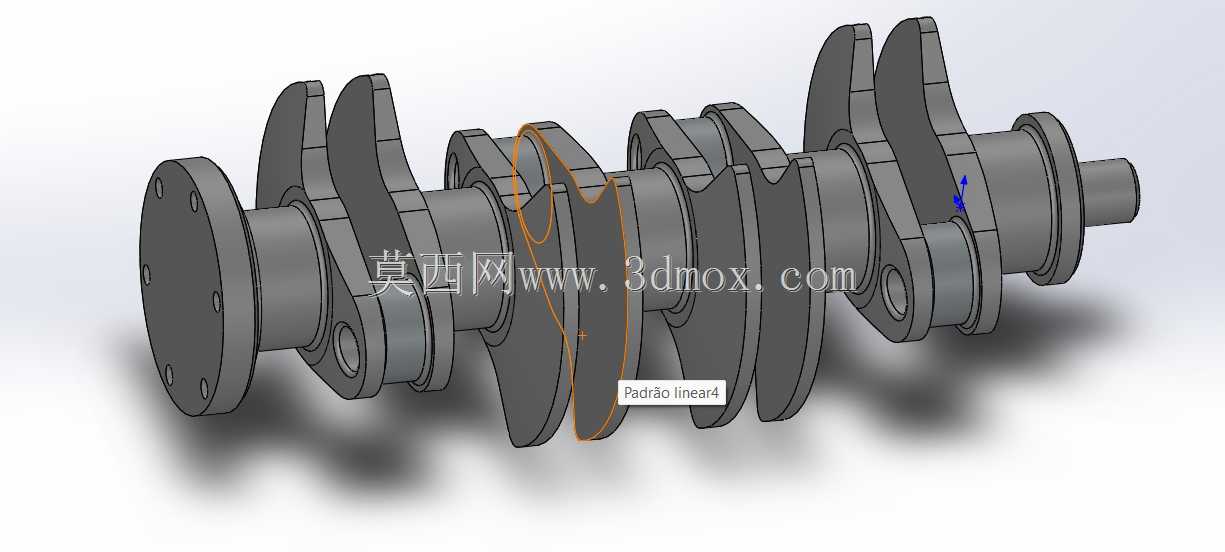

设计过程中充分考虑了实际加工的工艺性:所有轴颈表面的过渡圆角都按照强化工艺要求设置了统一的圆角半径,避免应力集中导致的曲轴疲劳断裂;曲柄臂的截面采用椭圆形优化构型,在保证足够抗弯、抗扭强度的前提下尽可能降低曲柄臂的旋转质量,减少曲轴的转动惯量,提升发动机的油门响应速度。平衡重的外形也做了避让设计,旋转过程中不会与缸体曲轴箱内壁、主轴承盖加强筋、连杆大头运动轨迹发生干涉,数模中预留的曲轴轴向间隙、轴颈与轴承的配合间隙都符合量产机型的设计规范,可直接用于运动学仿真,验证不同转速下曲轴的轴向窜动量、轴颈载荷分布以及油膜承载能力。
针对实际使用中常见的扭转振动问题,数模的前端轴段尺寸完全匹配橡胶式扭转减振器的安装要求,可配套完成减振器的匹配设计,通过减振器的阻尼作用吸收曲轴扭转振动的能量,避免曲轴在常用转速区间出现共振断裂。后端法兰的密封面尺寸也和分体式曲轴后油封的安装要求匹配,可直接用于后油封座、飞轮的装配校验,保证密封面的平面度与同轴度要求,避免装机后出现机油渗漏问题。这套数模的结构细节覆盖了从毛坯锻造、机加工到总成装配的全流程工艺要求,既可以作为内燃机设计人员开展曲轴结构优化、强度校核的基础数模,也可以作为职业院校机械类专业讲解曲柄连杆机构工作原理的直观教学模型,帮助从业者快速理解四缸曲轴的结构逻辑与设计要点。
