三耳带孔中心凸台机械连接支座结构

项目分类:通用机械零部件 发布时间:2025-02-20 ID:944996
  • 三耳带孔中心凸台机械连接支座结构
  • 三耳带孔中心凸台机械连接支座结构
  • 三耳带孔中心凸台机械连接支座结构

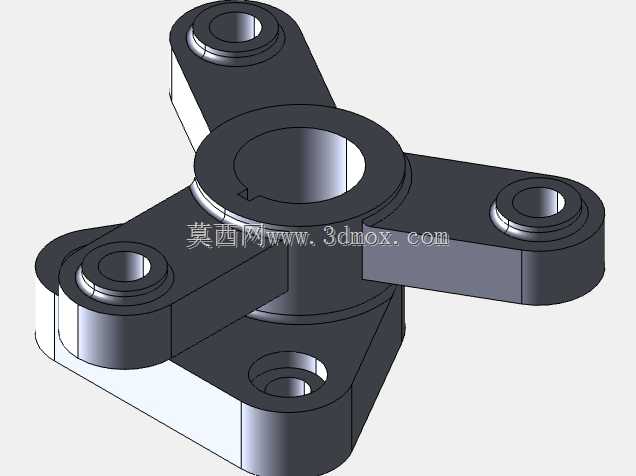

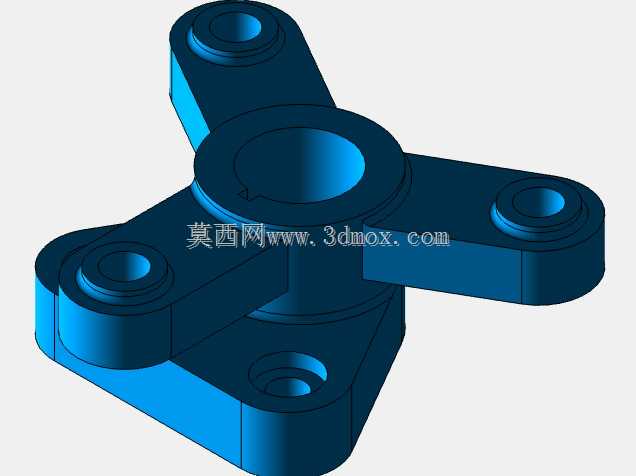

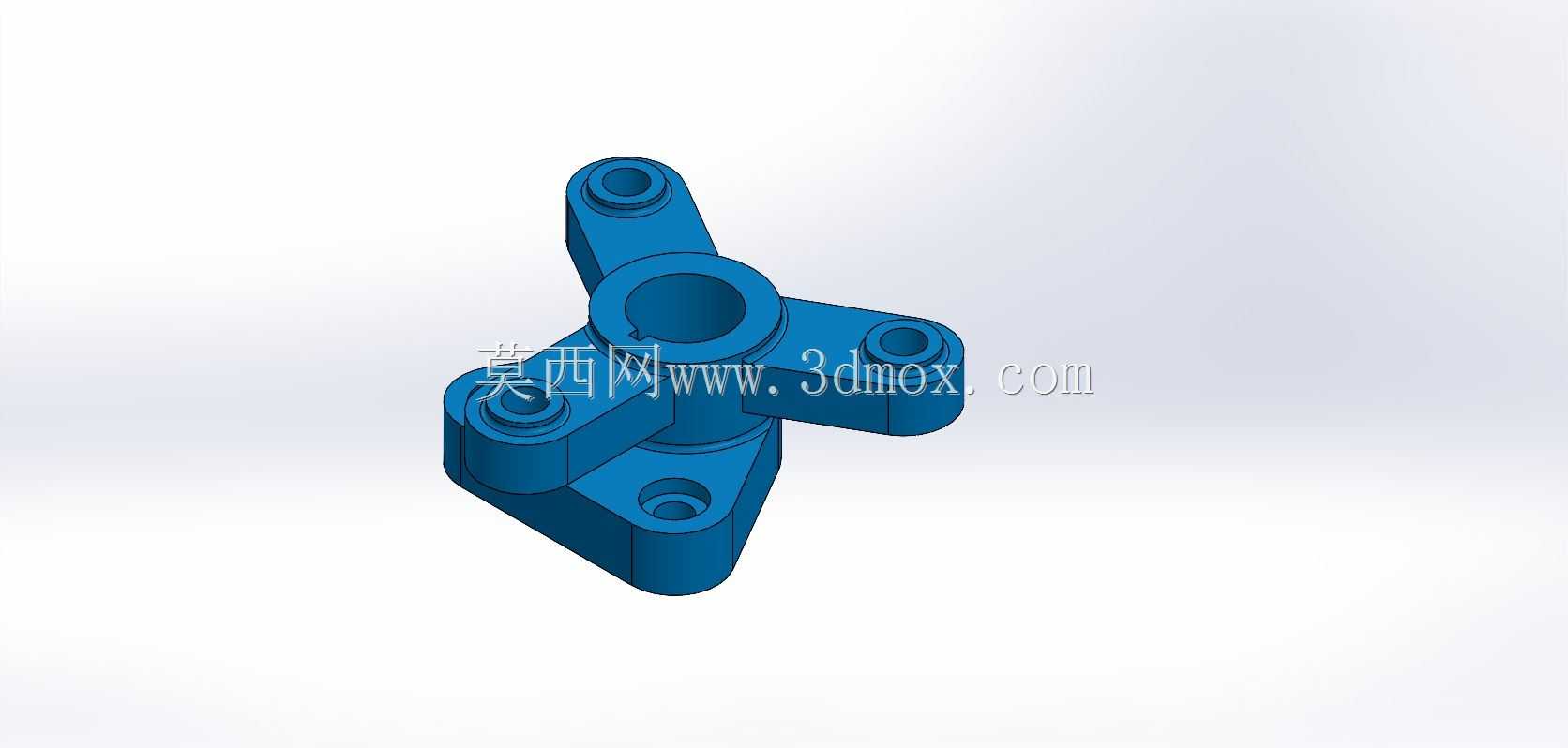

在非标自动化设备、小型机电装置的机架搭建环节,这类三耳式连接支座是很常见的支撑转接零件,日常做结构设计时经常会遇到需要在狭小空间内实现多方向安装固定的需求,这类零件刚好能适配这类场景。它的核心作用是作为中间转接载体,把上方的轴类、杆类执行元件和下方的安装基板做刚性连接,同时三个向外延伸的安装耳能分散连接应力,避免单点固定带来的受力偏移问题。

从结构设计逻辑来看,中心的带孔凸台是核心功能区,内孔的公差一般会选H7级过渡配合,用来穿装定位销轴或者小规格导向轴,凸台的高度是根据实际安装时需要避让的周边零件高度来定的,要保证穿装的轴类零件不会和下方安装面发生运动干涉。三个安装耳呈120度左右的角度均匀分布,每个耳片上都预制了沉头安装孔,沉头深度刚好能容纳内六角圆柱头螺钉的头部,安装后螺钉头不会突出耳片表面,避免和周边运动部件发生刮擦。

做这类零件的三维建模时,首先要确定中心凸台的内外径尺寸,内孔尺寸要匹配所适配的轴径,外径要保证足够的壁厚,一般壁厚不小于内孔直径的0.3倍,避免受力时凸台根部发生断裂。三个耳片的延伸长度要根据安装孔的中心距要求来定,要保证安装时螺钉有足够的操作空间,不会出现扳手没法拧螺钉的情况,耳片和中心凸台的连接处必须做圆角过渡,圆角半径一般取2到3毫米,这个位置是应力集中区,做圆角能大幅降低零件受交变载荷时的断裂风险。

实际应用中,这类支座常被用在小型气动执行元件的安装、传感器支架的固定、轻型导向轴的端部支撑场景,比如在小型分拣设备的料道侧边,就可以用这类支座来安装挡料气缸的导向轴,三个安装耳固定在铝型材机架上,中心凸台穿装导向轴,能保证气缸伸缩时的同轴度,避免活塞杆受径向力出现漏气磨损。还有在小型实验设备的台架搭建里,这类支座可以用来固定采样管路的支撑柱,三个方向的安装孔能灵活调整支撑柱的安装角度,不用额外做定制转接板。

安装边界方面,这类零件的底部安装面是整个零件的定位基准,建模时要保证这个平面的平面度公差在0.05毫米以内,安装后不会出现翘曲,三个耳片的安装孔中心要和中心凸台的轴线保持位置度公差,位置度偏差控制在0.1毫米以内,避免安装后轴类零件出现偏斜。零件的整体高度一般不会太高,属于紧凑型支撑零件,适合在安装空间局促的设备内部使用,材质一般选用6061铝合金做阳极氧化处理,或者用POM材质做轻量化设计,有强度要求的场景也可以选用45号钢做发黑处理,不同材质的选型要根据实际承载的载荷大小来定,铝合金材质的单支座静态承载一般不超过50公斤,钢制的可以承载150公斤以上的载荷。

建模过程中还要注意安装孔的沉头角度,一般选用90度沉头,适配标准内六角螺钉的头部角度,耳片的厚度要根据螺钉规格来定,用M4螺钉的话耳片厚度不小于5毫米,M5螺钉的话不小于6毫米,避免螺钉拧紧时耳片发生变形。中心凸台的上端面可以根据需求做倒角处理,方便轴类零件的装配导入,倒角大小一般取C1即可,不会影响凸台端面的贴合精度。这类零件虽然结构不复杂,但在设备里起到的连接定位作用很关键,设计时如果忽略了应力集中的圆角过渡,设备运行一段时间后很容易在耳片和凸台的连接处出现裂纹,最终导致支撑失效,影响设备的正常运行。
