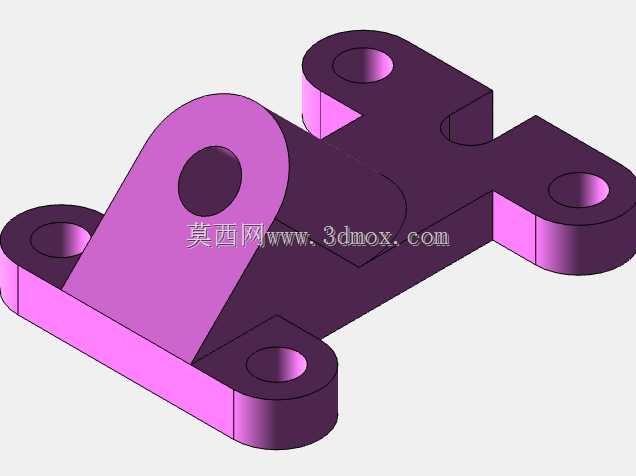

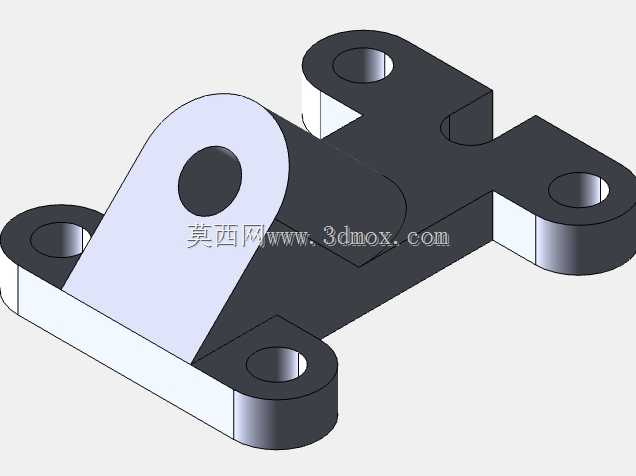

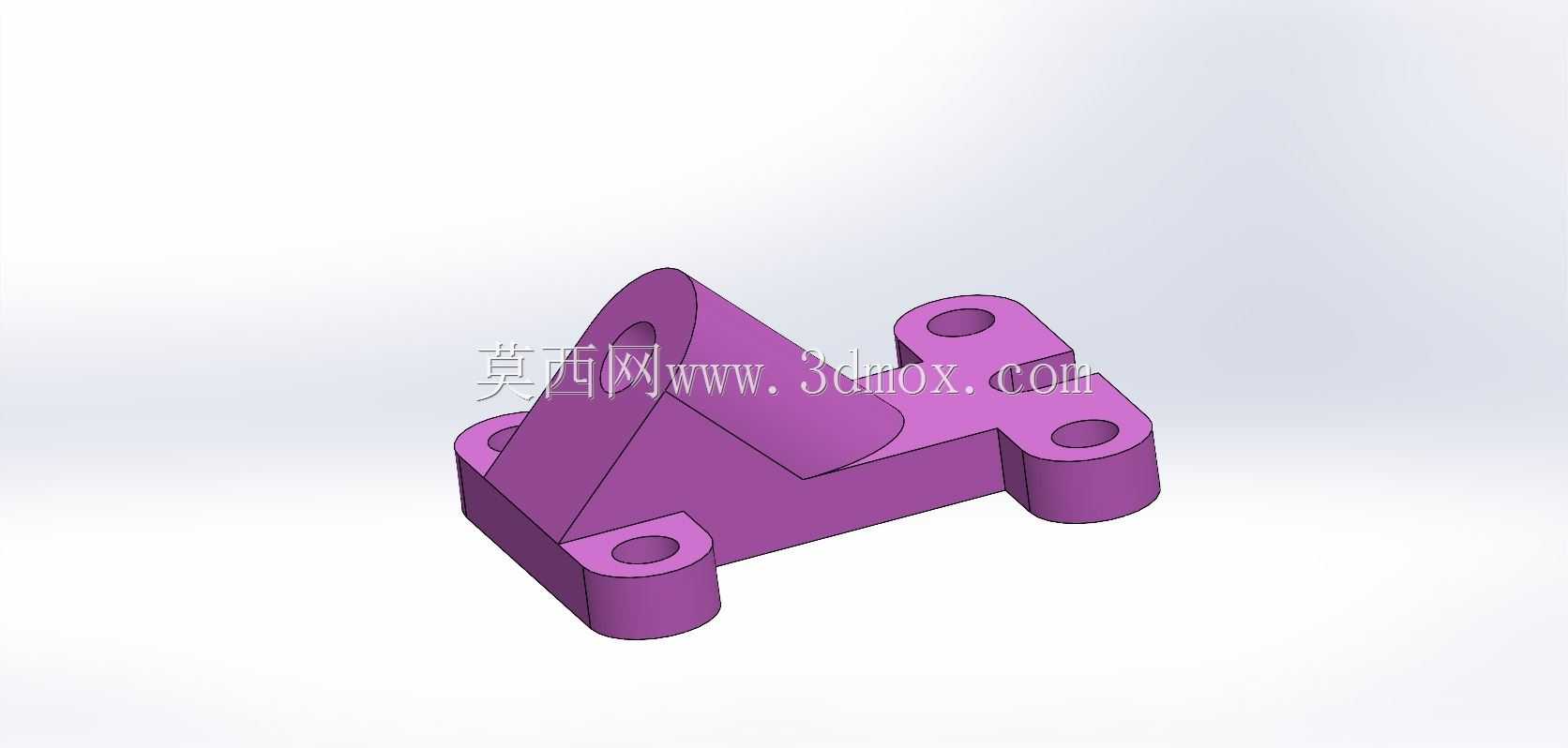

这类带斜向加强筋的多安装孔支撑固定件,在小型机电设备的内部装配场景中十分常见,多数时候承担着跨部件连接、载荷传导、位置限位的核心作用,并非简单的结构占位件。从实际装配逻辑来看,该零件的底板延伸出三个带通孔的安装耳,每个安装耳的孔位都做了沉台设计,装配时螺栓头可以完全沉入沉台内,不会突出零件表面,避免和周边运动部件产生刮擦干涉,这也是小型精密设备内部结构件的典型设计细节,毕竟设备内部的装配空间往往十分紧凑,任何突出的结构都可能挤占走线、运动部件的预留空间。斜向设置的带孔凸台是整个零件的功能核心,这个凸台的内孔用于穿装销轴或者定位轴,实现和相邻摆动、转动部件的铰接,凸台和底板之间的三角加强筋并非随意设置,筋板的厚度和两侧的圆角过渡,都是根据铰接点的额定载荷计算得出,当凸台承受径向载荷时,筋板可以将力均匀分散到底板的三个安装点上,避免应力集中导致零件根部断裂,尤其是在设备存在频繁启停、小幅振动的工况下,这种加强结构能大幅提升零件的疲劳寿命,减少长期使用后的形变风险。
从安装边界来看,三个安装耳的孔位中心距是装配时的核心定位尺寸,设计时需要和安装基座的螺纹孔位完全匹配,每个安装耳的外轮廓都做了圆弧过渡,没有尖锐棱角,一方面是加工时减少应力集中,另一方面也避免装配时划伤操作人员或者周边的线束、绝缘层。零件的整体高度控制在较低区间,属于矮座式支撑结构,适合安装在设备内部的安装板平面上,不会过多占用垂直方向的装配空间,对于内部空间排布紧凑的小型电源设备、控制终端来说,这种低重心的支撑结构稳定性更好,设备运输或者受外力冲击时,不容易出现共振松脱的问题。
建模过程中,这类零件的设计思路通常是先确定安装基准面,也就是底板的下表面,所有尺寸都以这个面为基准进行标注,先绘制底板的轮廓草图,拉伸得到基础底板结构,再绘制三个安装耳的轮廓,拉伸后切除安装孔并做沉台处理,之后在底板对应位置绘制斜向凸台的草图,拉伸得到凸台主体后切除内孔,最后绘制加强筋的截面轮廓,生成筋板特征,再对所有棱边做统一的圆角过渡,避免锐边。需要注意的是,凸台内孔和安装孔的同轴度、垂直度公差需要根据实际使用场景设定,如果铰接部件有转动精度要求,凸台内孔的表面粗糙度和尺寸公差要适当提高,避免销轴装配后出现卡滞或者旷量过大的问题。
在实际应用中,这类支撑座除了用于机电设备内部的铰接支撑,也可以作为小型传感器、气动元件的安装固定座,只需要根据待安装元件的安装尺寸调整凸台内孔或者安装耳的孔位即可,结构的通用性较强。零件的材质通常根据使用工况选择,普通工况下采用ABS或者尼龙注塑即可满足强度要求,有更高载荷或者耐高温要求的场景下,可以采用铝合金压铸或者碳钢切削加工,表面做喷塑或者氧化处理,图中的紫色外观一般是塑料件的原色或者喷塑层,主要起到表面防护和区分零件的作用。设计时还要考虑装配的工艺性,比如注塑件的拔模斜度,所有垂直于拔模方向的侧壁都要设置合理的拔模角度,避免注塑脱模时出现拉伤,安装孔的位置要尽量避开注塑浇口位置,减少孔位的形变偏差,保证装配精度。
