五缸旋转引擎主连杆结构设计

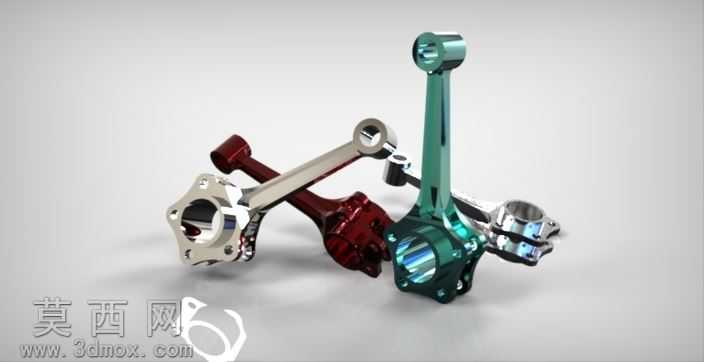

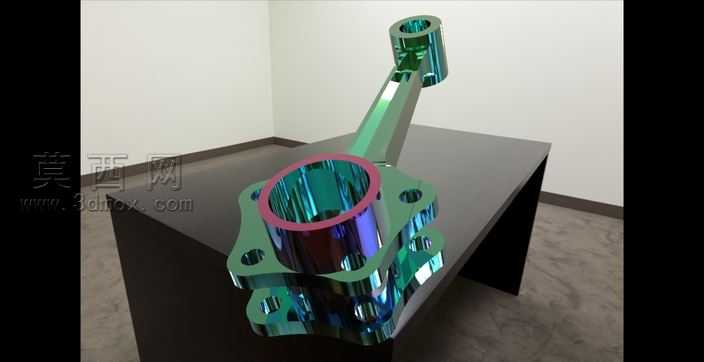

本作品为五缸旋转引擎配套主连杆结构，建模阶段采用SolidWorks完成全参数化三维构建，首先基于五缸旋转引擎的动力传递路径，确定主连杆的大端连接曲轴、小端对接活塞销的核心尺寸基准，通过草图绘制完成杆身的变截面轮廓设计，兼顾传动强度与轻量化需求。建模过程中对连杆大端的分体式连接法兰做了精准的特征建模，预留了螺栓装配孔位与定位止口结构，小端的衬套安装位做了同轴度约束，保证后续装配的精度匹配。渲染阶段针对不同展示需求赋予了差异化材质，其中一款主连杆采用高抛光金属材质，模拟合金钢锻造后经镜面处理的质感，通过环境贴图反射强化金属表面的光影层次；红色款采用烤漆金属材质，调整了粗糙度参数模拟工业涂装的细腻哑光效果；深绿色款做了阳极氧化金属质感，突出表面的冷冽金属光泽与边缘的高光反射。结构设计上，杆身采用工字形截面优化，在降低整体重量的同时提升抗弯抗扭刚度，大端法兰的连接耳做了圆角过渡处理，避免应力集中问题，各连接部位的尺寸公差按照内燃机连杆的通用设计标准做了预留，可直接用于后续的装配仿真与工程图导出。设计思路围绕五缸旋转引擎的高转速工况展开，主连杆作为动力传递的核心部件，在建模时反复校核了摆动角度与行程匹配度，确保连杆在曲轴带动下做往复摆动时不会与周边缸体、辅件发生运动干涉，同时对杆身的受力路径做了可视化梳理，让整体结构既满足机械传动的性能要求，又具备精致的工业外观表现，可用于引擎结构教学、装配演示以及相关设计方案的参考使用。
