斯派莎克M40SISO法兰式手动球阀三维设计

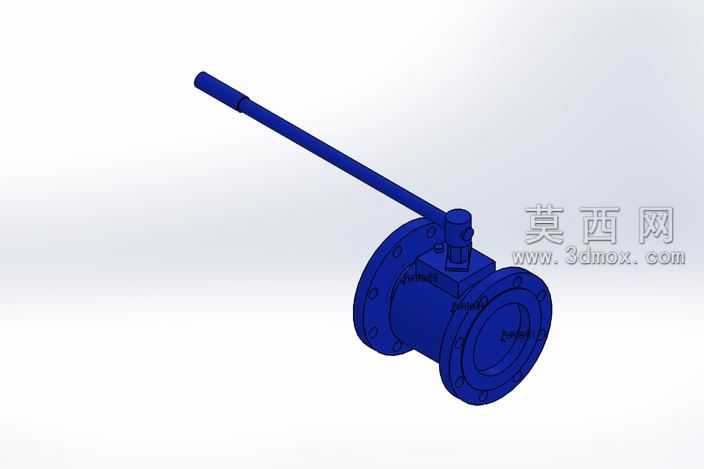

本模型为斯派莎克M40SISO法兰式手动球阀的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先依据产品实际尺寸绘制阀体的截面轮廓，通过旋转凸台命令生成阀体的基础筒体结构，再对法兰端的螺栓孔分布、密封面凸台进行阵列与切除操作，保证法兰连接尺寸符合对应公称通径的标准规范。操作手柄部分先绘制长杆的扫描路径与截面轮廓，通过扫描命令生成带防滑握持段的长手柄结构，再完成手柄与阀杆连接部位的卡槽、销轴孔的细节切除，确保手柄与阀杆的装配限位结构准确。阀杆与球体的配合部分，先构建带流通孔的球体结构，对球体表面做等距偏移处理预留密封件安装间隙，再绘制阀杆的扁方连接段，通过配合约束验证阀杆转动时可同步带动球体完成90度回转，实现阀门的通断切换功能。材质渲染阶段，将阀体、球体、阀杆、手柄统一赋予深蓝色金属漆材质，模拟工业阀门常用的环氧涂层外观效果，对法兰密封面、阀杆外露段单独赋予金属抛光材质，区分不同功能区域的表面处理差异，场景采用柔和的渐变背景打光，突出阀门整体的结构轮廓与各部件的装配关系。设计过程中重点考量了阀门的装配合理性，对阀体中法兰的连接螺栓分布、阀杆填料函的空间位置、手柄转动的避让范围都做了干涉检查，确保各部件在装配与动作过程中无结构冲突，同时还原了该型号球阀一体式阀体的结构特征，保证模型的结构还原度符合工业设计参考需求，可用于管路系统的装配模拟、阀门选型的三维展示以及相关教学演示场景使用。
