托盘搬运专用机器人末端作业工具

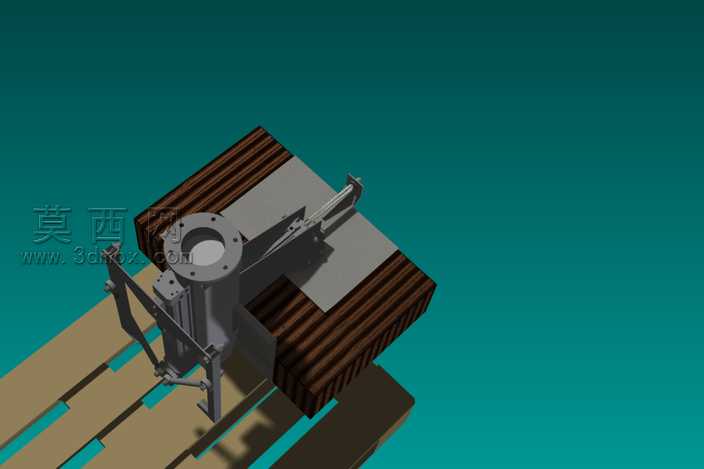

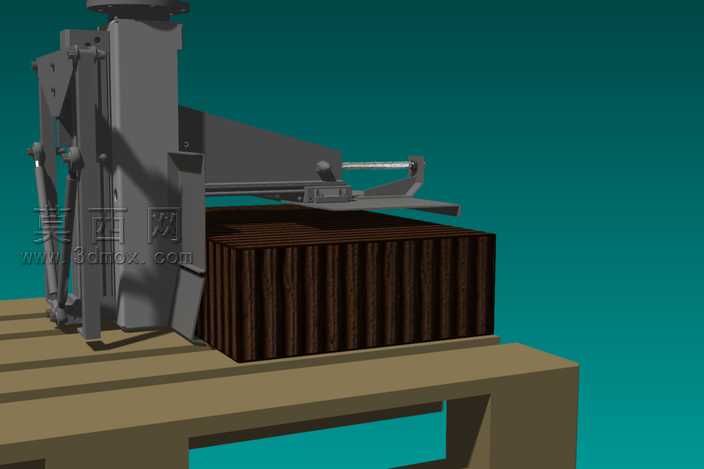

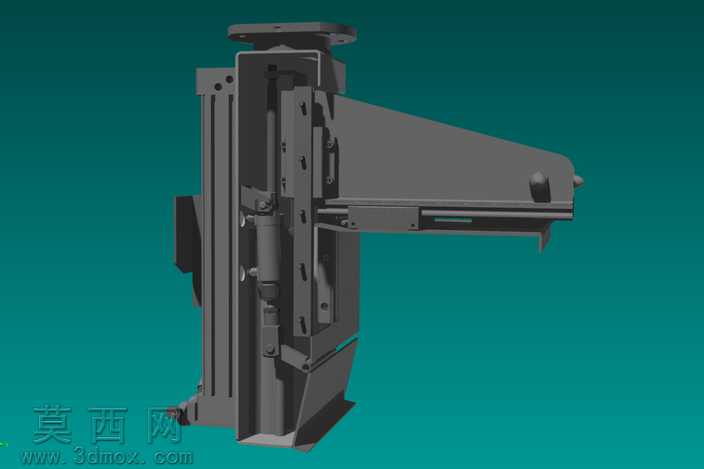

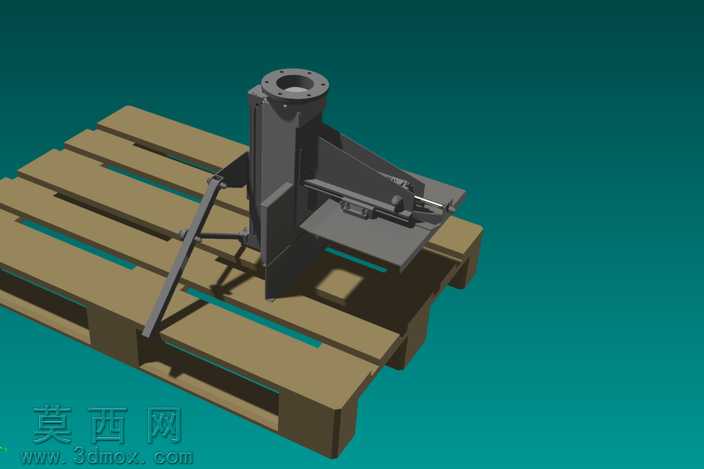

本模型为托盘搬运场景设计的机器人末端作业工具，整体采用三维参数化建模完成，建模过程中严格遵循机械加工的公差配合要求，对每一处连接结构、运动部件都做了精准的尺寸约束，确保模型可直接导入工程环境做后续的结构验证。渲染阶段采用哑光金属材质模拟工具主体的钢结构件，对承力斜撑、安装法兰、夹取执行端分别赋予不同粗糙度的金属材质，搭配木质托盘的纹理材质与深青色渐变背景，清晰区分工具与作业对象的材质差异，直观呈现工具的实际作业状态。结构设计上，顶部采用标准法兰接口，可直接适配主流工业机器人的末端安装位，主体承力框架采用厚钢板折弯焊接的结构形式，侧面加装斜向支撑筋板，大幅提升夹取重载托盘时的结构刚性，避免作业过程中出现结构形变；夹取执行端采用平推式夹爪结构，内置直线驱动组件的安装位，可根据实际负载需求选配气缸或伺服电缸作为动力源，夹爪接触面做了加宽防滑处理，能够稳定卡合木质托盘的横梁结构，防止搬运过程中托盘滑落。设计思路围绕物流仓储场景的托盘搬运需求展开，摒弃了传统复杂的多自由度夹取结构，采用针对性的卡合式设计，既降低了工具自身重量，减少机器人末端负载损耗，又提升了夹取托盘的定位效率，工具整体重心与法兰安装中心保持同轴，有效降低机器人作业时的偏载力矩，延长机器人使用寿命。模型中对所有螺栓连接位、驱动件安装位都做了预留设计，可直接导出工程图用于实际生产加工，同时兼顾了不同规格标准木托盘的适配性，夹爪的开合行程可通过调整驱动件行程实现灵活调节，能够覆盖多数常规仓储托盘的搬运需求，整体结构无冗余设计，维护便捷，适合在自动化码垛、物料转运工位配套工业机器人使用。
