医用骨活检取样器械结构三维设计

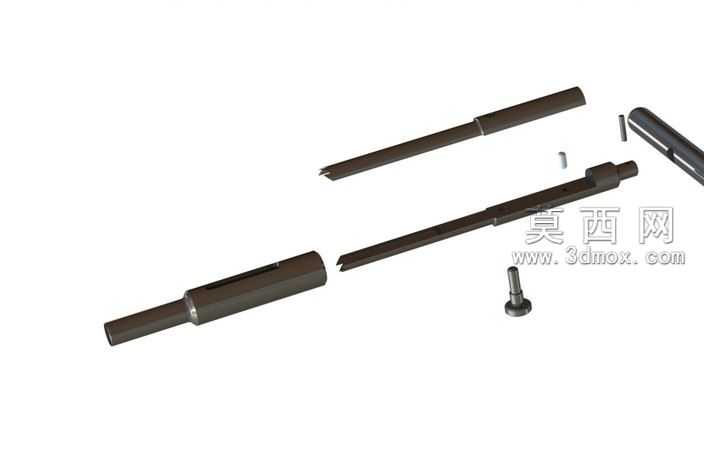

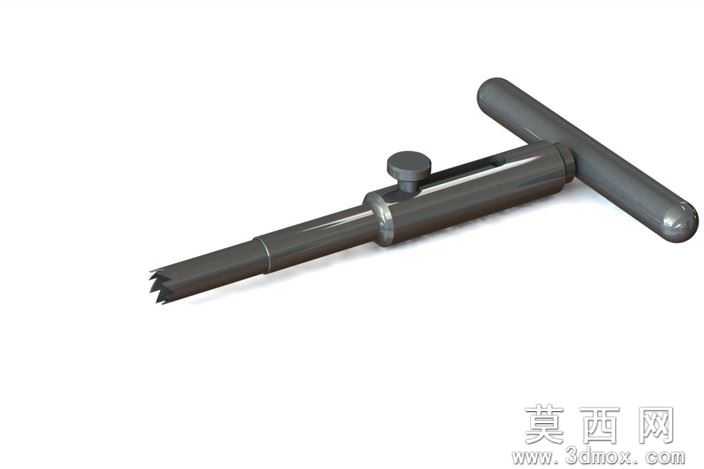

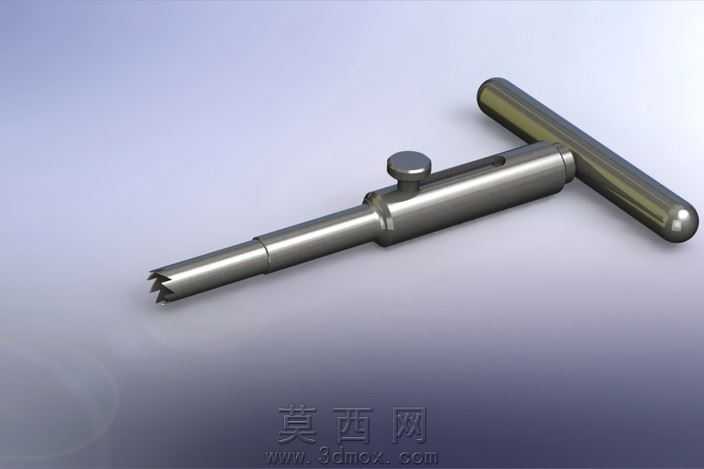

本模型为医用骨活检取样专用器械的三维结构设计，建模过程严格遵循骨科临床取样的操作逻辑与器械功能需求，采用自顶向下的参数化建模方式完成整体装配搭建。首先针对骨活检操作中需获取骨组织多孔结构完整样品、不破坏样本形态的核心要求，对器械的各组成部件进行独立建模与装配约束设置：包含多段不同直径的同轴取样针杆、定位销、紧固螺钉以及握持操作段部件，各部件间通过同轴配合、端面贴合、间隙配合等装配关系完成组合，还原器械的实际装配状态与可拆解结构特性。材质设置上，针对医用活检器械的金属材质特性，为所有金属部件赋予哑光医用不锈钢材质，调整材质的反射率、粗糙度参数，模拟临床使用的手术器械金属质感，同时对针杆的刃口部位做细微的材质区分，体现取样端的锋利加工特性；紧固螺钉、定位销等小型紧固件单独设置螺纹细节与倒角结构，还原标准紧固件的加工特征。渲染阶段采用柔和的均匀布光方案，避免金属部件产生过强的反光遮挡结构细节，通过多角度光源投射清晰展现各部件的轮廓、装配间隙与结构层次，同时设置半透明的装配参考辅助线，清晰展示各部件的装配位置与配合关系。设计思路上，充分考虑骨活检操作的使用场景：取样针杆的分段式结构可实现取样过程中的分步操作，既保证穿刺过程的结构强度，又能在取样完成后顺利取出完整的骨组织样本，避免样本在取出过程中出现形态破坏；定位销与紧固螺钉的设置用于固定各段针杆的相对位置，防止操作过程中部件出现松动移位，保证取样位置的精准性；握持段的外形设计贴合手部操作的受力角度，提升操作过程中的稳定性。模型完整还原了该骨活检器械的所有结构细节，各部件均可独立拆解查看，能够清晰展示器械的工作原理与装配逻辑，可用于医疗器械结构演示、骨科手术操作模拟教学、同类活检器械的结构优化参考等场景，建模过程中对各部件的尺寸比例、配合公差做了符合机械加工要求的参数设置，保证结构设计具备实际加工参考价值。
