六叶片金属结构叶轮三维设计作品

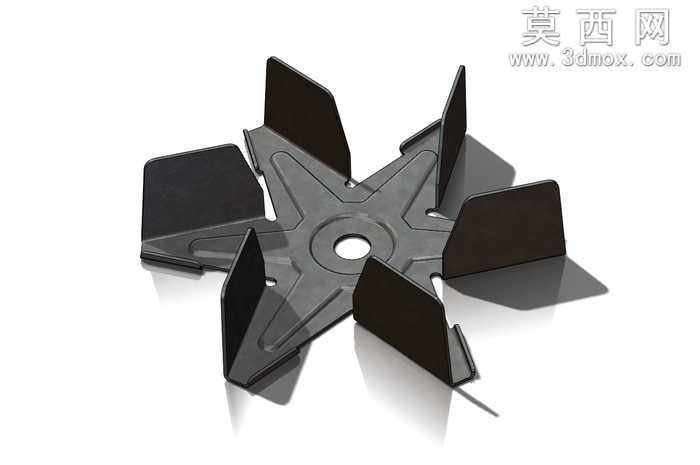

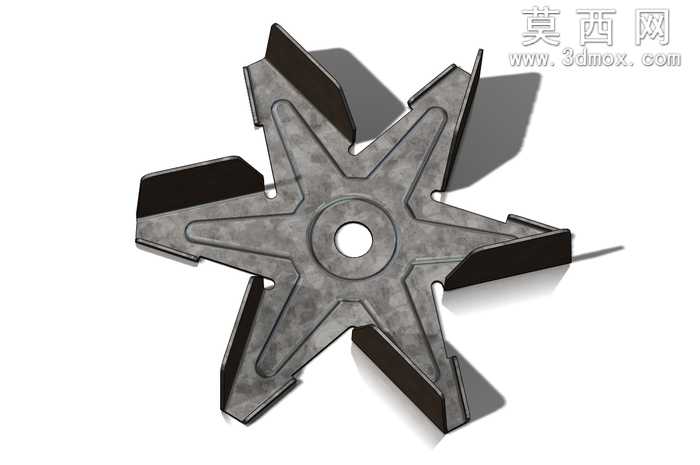

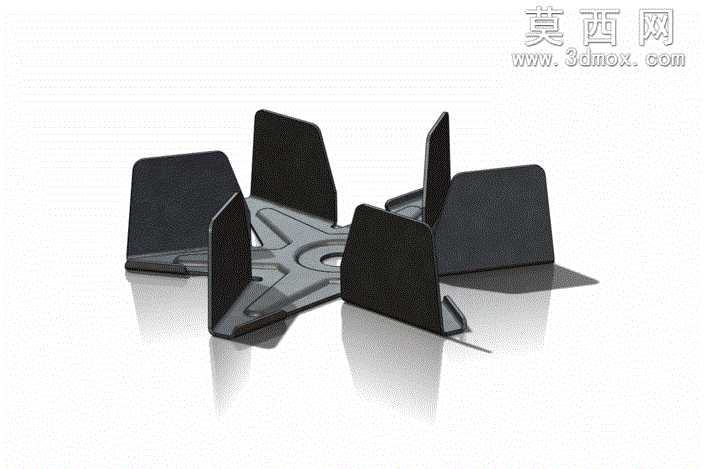

本作品为六叶片结构的金属叶轮三维建模成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以中心轮毂为基准定位，绘制轮毂中心安装孔的基准草图，通过拉伸凸台命令生成轮毂基体，在轮毂表面均匀阵列六个叶片安装定位基准面，保证六个叶片沿中心轴线呈60度夹角均匀分布，确保整体结构的动平衡基础性能。叶片部分采用曲面建模方式构建，先绘制叶片根部与轮毂衔接的轮廓草图，再绘制叶片外缘的流线型轮廓线，通过放样曲面命令生成单个叶片的基础曲面，对曲面进行加厚处理生成实体叶片，同时在叶片与轮毂的衔接位置做圆角过渡处理，消除结构应力集中点，提升部件结构强度。完成单个叶片建模后，通过圆周阵列命令以轮毂中心轴线为阵列轴，生成其余五个叶片，阵列过程中严格校验每个叶片的角度偏差与位置精度，保证所有叶片的型面尺寸完全一致。材质编辑阶段为模型赋予金属材质，轮毂部分采用哑光磨砂金属材质，模拟铸造成型的金属基座质感，叶片部分采用半哑光黑色金属材质，模拟表面做耐磨涂层处理的金属叶片效果，通过调整材质的粗糙度、反射率参数，还原金属构件的真实质感。渲染阶段采用工作室环境光布局，主光源从斜上方45度角投射，生成柔和的阴影效果，辅助光源从侧方补光，消除叶片之间的暗部死黑区域，地面添加反射平面，呈现模型放置后的倒影效果，提升整体渲染的真实感。结构设计上充分考虑叶轮的流体力学性能，叶片采用带一定扭转角度的流线型曲面，能够在旋转过程中有效推动流体介质，中心轮毂的安装孔采用标准孔径设计，可适配常规的传动轴安装需求，叶片与轮毂的衔接处做加厚处理，能够承受高速旋转过程中的离心力作用，整体结构无冗余设计，在保证结构强度的前提下尽可能降低部件自重，适合作为风机、水泵类流体设备的核心转动部件使用，建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求调整叶片数量、扭转角度、轮毂尺寸等参数，快速衍生出不同规格的叶轮结构方案。
