工业机械支撑连接组件三维结构设计

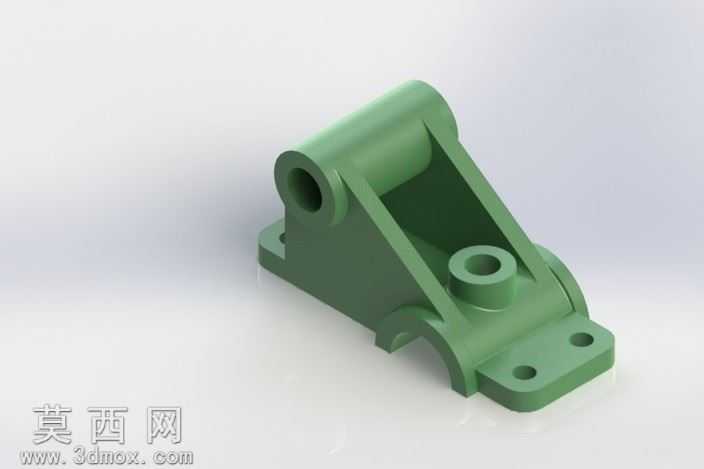

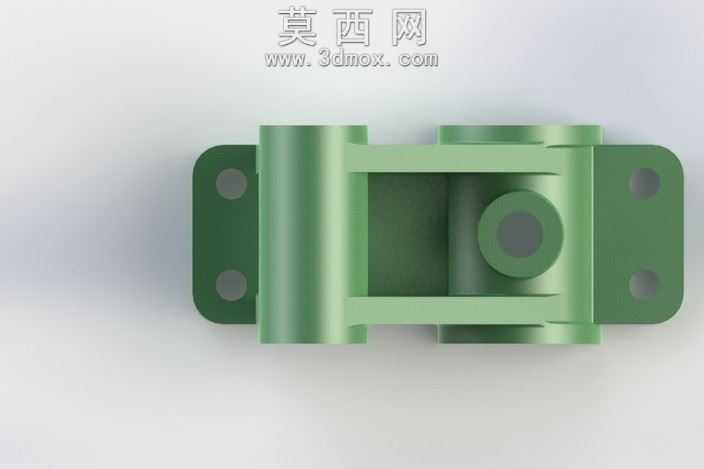

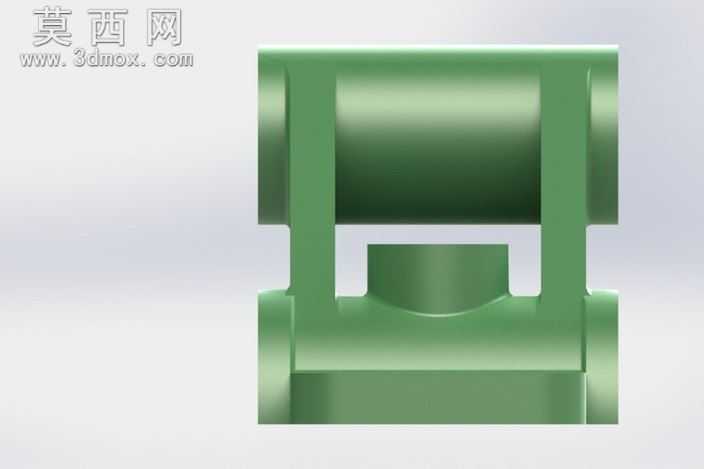

本作品为工业场景使用的支撑连接类机械组件三维模型，建模阶段采用主流三维机械设计软件完成全参数化构建，全程遵循机械设计通用公差规范，对零件的每一处结构尺寸都做了严谨的参数约束，确保模型可直接对接后续的工程图导出、数控加工编程等生产环节。建模过程中首先完成底座基准面的绘制，通过拉伸特征构建带安装孔的底板结构，两个对称分布的安装通孔严格匹配通用紧固件的装配尺寸，底座边缘做了适配圆弧过渡处理，避免应力集中问题。主体支撑部分采用三角加强筋结构设计，在保证整体支撑强度的前提下尽可能减少零件自重，筋板与主体侧壁的衔接处全部做了圆角过渡处理，既符合铸造或注塑类零件的工艺脱模要求，也能有效降低结构连接处的应力集中系数。组件上部的铰接套筒结构与中部的定位凸台同轴度公差严格控制在机械设计通用标准范围内，套筒内壁做了等厚处理，可适配标准规格的铰接销轴，中部定位凸台的通孔可完成组件与上部配套零件的定位锁紧，下部的半圆弧避让槽可适配配套的轴类零件安装，避免装配过程中出现结构干涉。材质渲染阶段选用哑光工业喷塑铸铁材质，还原工业机械零件的真实表面质感，对安装孔、铰接套筒内壁等加工面做了细微的粗糙度差异处理，区分铸造毛坯面与机加工面的视觉效果，渲染光影采用柔和的工业产品展示光效，清晰呈现零件的每一处结构细节，无过曝或暗部死黑问题。整体设计思路围绕通用机械支撑连接场景的实际需求展开，兼顾结构强度、装配兼容性与加工工艺性，所有结构特征均符合常规机械加工的工艺要求，无无法加工的冗余异形结构，可直接用于机械产品的装配验证、工况模拟演示以及生产加工参考。
