CNG050型微动质量流量计三维建模作品

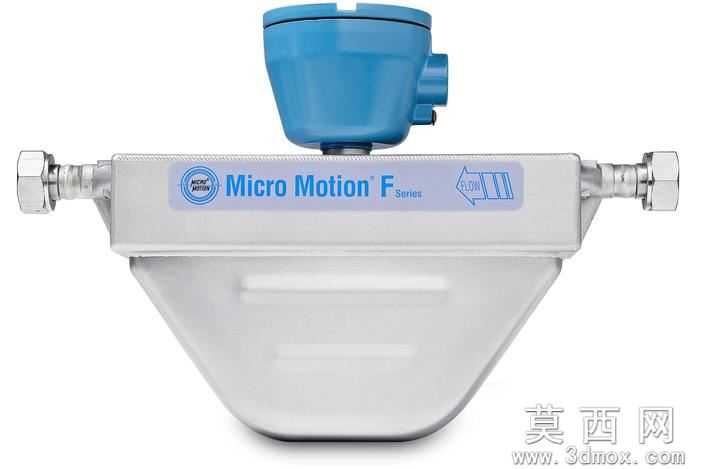

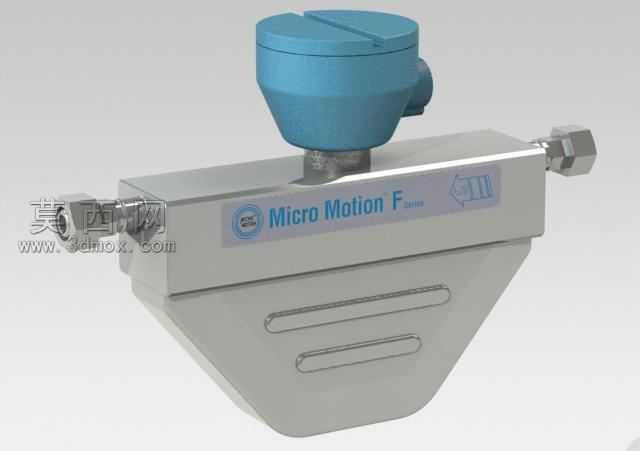

本作品为CNG050型微动质量流量计的三维建模成果，建模过程以SolidWorks为核心工具，遵循工业测量设备的真实结构比例开展全参数化设计，确保模型各部件的尺寸匹配度与实物一致。建模初期先梳理质量流量计的整体结构逻辑，将设备拆分为上部变送表头、中部测量主体、两侧管道连接端三个核心模块，逐一对各模块进行特征建模。上部变送表头部分，采用旋转凸台命令构建表头的锥形基座与圆柱上盖，通过拉伸切除完成上盖的接线槽结构，对表头侧面的接线端口采用扫描命令生成外凸的接口结构，同时对边角处做圆角处理，还原工业仪表的圆润过渡工艺。中部测量主体为设备核心结构，先通过拉伸构建主体的金属基座轮廓，针对基座下部的楔形测量腔体，采用多段草图放样结合抽壳命令完成腔体的薄壁结构，腔体表面的两道加强筋采用拉伸凸台命令生成，还原实物的结构加强设计；主体表面的铭牌区域通过拉伸凸台构建标识基底，后续在渲染环节添加对应品牌标识纹理。两侧的管道连接端，采用拉伸与旋转命令构建六角锁紧螺母与管道插接结构，对螺纹部分采用装饰螺纹线特征还原标准管螺纹结构，保证连接结构的工业标准性。材质与渲染环节，针对不同部件匹配对应工业材质：上部变送表头赋予蓝色哑光工程塑料材质，调整材质的粗糙度与反光度，还原防爆仪表外壳的磨砂塑料质感；中部测量主体与连接端赋予304不锈钢材质，调整金属材质的反射率与表面细微纹理，还原金属加工后的哑光金属光泽，避免过度镜面反光失真；铭牌区域赋予拉丝不锈钢材质，与主体金属形成质感区分。整体装配过程采用同轴心、面重合等标准配合关系，确保各部件装配间隙符合真实设备的装配公差，无干涉错位问题。建模过程中重点还原微动质量计的核心结构特征，包括测量腔体的对称结构、变送表头与测量主体的连接密封结构、管道接口的锁紧结构，确保模型不仅具备外观展示效果，也可用于后续的结构演示、安装模拟等场景，整体模型布线规整，特征树逻辑清晰，无冗余特征，可支持参数化修改调整。
