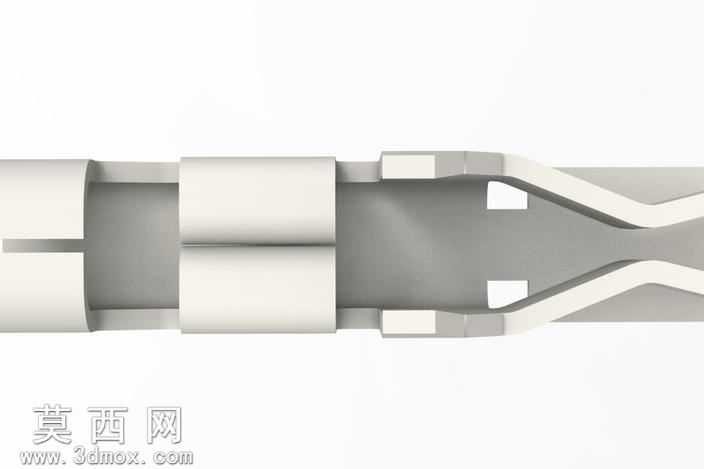

connector-S插头连接器三维建模作品

本作品为connector-S插头连接器的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循工业接插件的设计规范与实际生产装配逻辑，从结构拆解到特征搭建均围绕实物的功能属性展开。建模初期先梳理该连接器的核心功能分区，将整体结构划分为插接导向区、端子容纳腔、卡扣锁紧区、线缆衔接区四个核心模块，先绘制整体轮廓的基准草图，以对称平面为建模基准保证结构的对称性，避免后续装配出现对位偏差。主体结构采用实体拉伸与切除特征完成基础形态搭建，针对插接端的导向斜面，采用拔模特征匹配实际插拔的导入角度，确保插接过程顺滑无卡滞；端子容纳腔部分通过多步切除特征构建出独立的槽位结构，槽位的壁厚均匀控制在1.2mm，既满足注塑生产的壁厚均匀要求，避免成型后出现缩痕、翘曲等缺陷，也能为内部金属端子提供足够的包裹支撑力。卡扣锁紧结构是该连接器的核心功能部位，建模时通过曲面切除与圆角过渡处理卡扣的卡合接触面，卡扣的弹性臂厚度设置为0.8mm，预留出合理的弹性形变空间，保证插拔时卡扣能顺利产生形变完成锁紧与脱离，同时对卡扣的所有棱边做R0.3的圆角处理，避免应力集中导致长期使用后卡扣断裂。外观渲染阶段采用哑光浅灰色工程塑料材质，调整材质的粗糙度参数模拟PA66加纤塑料的真实质感，场景搭建采用柔和的三点布光，主光源从侧上方45度照射突出结构的立体层次，辅光源补亮暗部避免阴影过重丢失结构细节，背景采用浅灰色中性背景突出模型本身，渲染输出的效果清晰呈现出各部位的结构衔接关系。整个建模过程严格遵循自顶向下的设计思路，所有特征均保留完整的参数化建模历史，方便后续根据端子规格、线缆尺寸的变化快速调整模型参数，适配不同的应用场景，模型的所有尺寸均匹配行业通用的接插件尺寸规范，可直接用于后续的模具设计、装配干涉检查以及产品性能仿真环节。
