库卡KR16六轴工业机械臂三维建模作品

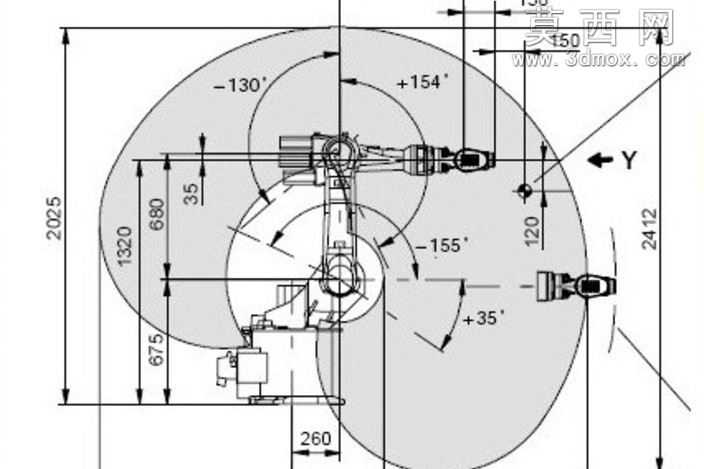

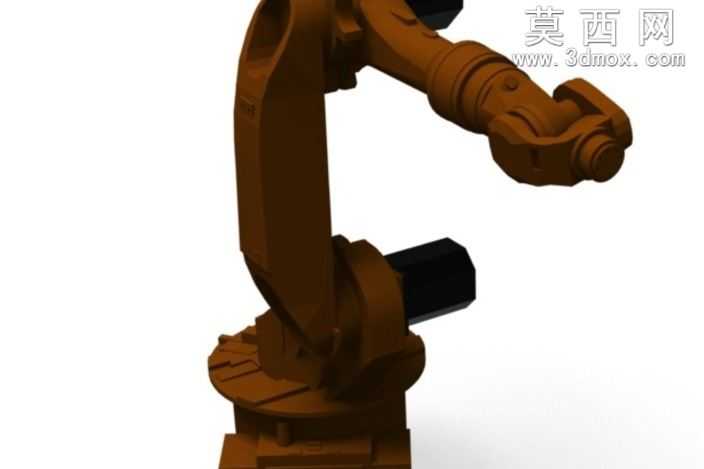

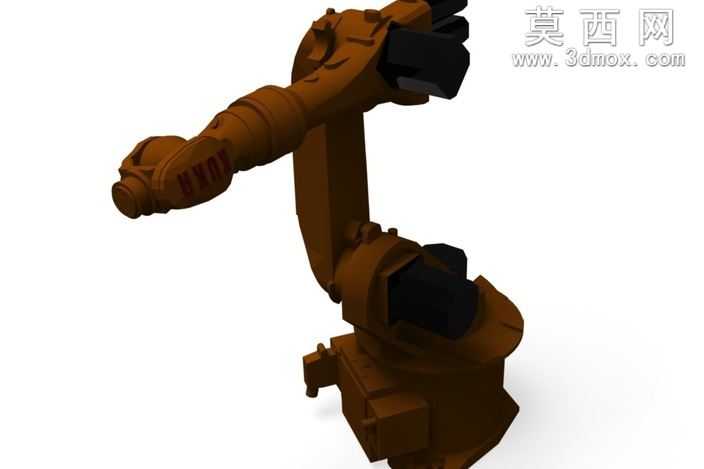

本作品为库卡KR16型号六轴工业机械臂的高精度三维建模成果，建模过程严格参考官方公开的产品结构参数，完整还原了实机的各部件比例与装配关系。建模阶段以机械臂的真实运动逻辑为核心，依次完成底座回转结构、大臂摆动关节、小臂俯仰关节、腕部三个旋转轴的独立建模，每个关节的连接位、走线槽、安装法兰的细节都做了精准复刻，确保各轴的运动范围与实机参数保持一致，可直接用于运动仿真、产线布局模拟等场景。材质渲染部分针对工业机械臂的外观特征做了精细化处理，主体臂身采用库卡标志性的橙棕色哑光工业漆面材质，还原了铸件表面细微的颗粒质感与漆面的柔和反光效果；关节处的电机端盖、连接紧固件采用哑光黑色工程塑料与金属材质区分，金属部件添加了轻微的使用磨损质感，避免渲染效果过于塑料化；底座的安装固定孔位、标识刻印位置都做了对应处理，整体渲染效果贴近真实车间内的设备视觉表现。结构设计上完整还原了该型号机械臂的负载承载结构，大臂与小臂的加强筋造型、关节处的密封结构、末端法兰的安装孔位都与实物保持一致，没有做简化省略处理，各部件之间的装配间隙参考真实设备的公差范围设置，既保证了模型的装配合理性，也避免了部件之间的干涉问题。设计思路围绕工业应用场景的实用性展开，模型采用分部件建模的方式，每个关节、臂段都为独立可编辑的模型对象，方便使用者根据需求调整姿态、替换末端执行器，也可直接导出至仿真软件中进行轨迹规划、碰撞检测等工作，模型的坐标原点设置在底座安装面中心，符合工业产线建模的坐标规范，能够直接对接各类数字化工厂、虚拟调试的项目需求，为工业自动化方案的可视化展示、离线编程仿真提供精准的三维模型支撑。
