双层带提手密封便当盒结构设计

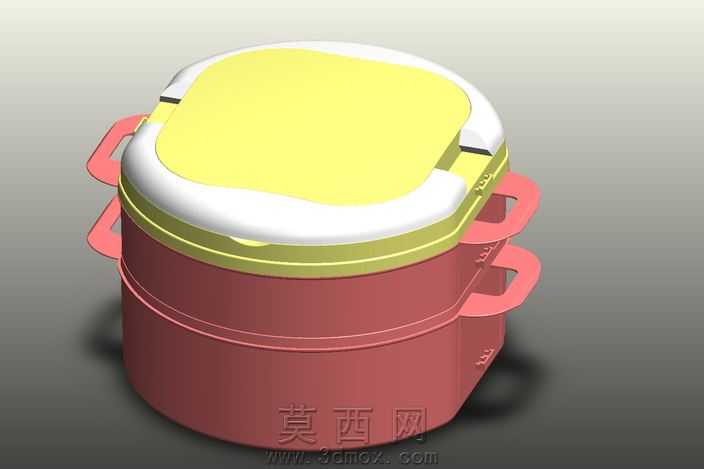

本作品为双层便携密封便当盒的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先从整体轮廓入手，先绘制盒身的回转截面草图，通过拉伸凸台命令生成单层盒体的基础实体，再通过实体复制、基准面偏移的方式完成上下两层盒身的堆叠布局，保证两层盒体的同轴度与拼接间隙控制在合理范围内。盒身两侧的对称提手采用单独的草图绘制路径，通过扫描命令生成一体化的弧形提手结构，提手与盒身的连接位置做了圆角过渡处理，避免应力集中的同时提升握持手感。盒盖部分采用分层结构设计，最上层的黄色顶盖通过曲面放样命令生成带有微弧的顶面造型，既提升视觉美观度也能避免顶面积水残留；中间的白色密封压圈采用弹性密封结构设计，建模时预留了密封胶圈的安装槽位，通过拉伸切除命令在压圈底部生成环形凹槽，可嵌入硅胶密封圈实现盒体的密封防漏效果；压圈与下层盒身的连接位置设计了对称的卡扣结构，通过凸台与凹槽的配合实现盒盖与盒身的锁紧固定，卡扣的开合角度与扣合深度经过反复参数调整，保证扣合牢固的同时开启力度适中。材质与渲染阶段，为不同部件分配了对应的材质属性：盒身主体赋予哑光红棕色食品级PP塑料材质，调整材质的粗糙度参数模拟磨砂塑料的质感；提手部分赋予半透明粉红色PP材质，添加轻微的折射参数体现薄壁塑料的通透感；顶盖部分赋予亮黄色ABS塑料材质，提高高光强度模拟光滑表面的反光效果；密封压圈赋予乳白色软质PVC材质，降低材质硬度参数体现软胶的触感。渲染时采用三点布光方案，主光源从斜上方45度角照射，突出盒体的分层结构与曲面造型，辅助光源从两侧补光消除暗部死黑，背景采用渐变灰色调突出产品主体，最终渲染图清晰展现了便当盒的整体造型、分层结构与各部件的衔接关系。设计思路上围绕日常便携用餐的使用需求，双层结构可实现饭菜分离盛放，避免串味；对称双提手设计方便拎取携带，提手的弧形造型贴合手部轮廓，长时间拎取也不会产生勒手感；密封卡扣结构配合硅胶密封圈，可有效防止餐盒在携带过程中汤汁洒漏，适合上班族带饭、户外野餐等多种使用场景，整体结构紧凑，各部件的装配关系清晰，可直接用于后续的模具开模与生产制造参考。
