中压一级避雷器结构三维设计作品

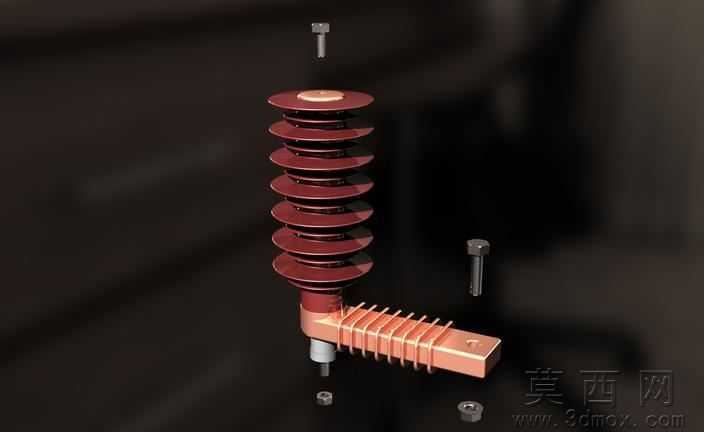

本作品为中压一级避雷器的三维结构设计，建模过程中严格遵循电力设备的实际生产尺寸规范，先通过草图绘制勾勒出避雷器整体的轮廓基准，分别对主体绝缘伞裙、端部连接金具、安装固定支架、配套密封紧固件等独立部件进行分步建模。主体绝缘伞裙部分采用等距阵列的建模方式还原多层伞状结构，每一层伞裙的倾斜角度、伸出长度都参照真实中压避雷器的外绝缘爬距要求设定，保证结构符合户外电力设备的防污闪设计逻辑，建模时对伞裙边缘做了微小的圆角过渡处理，还原实际产品的注塑成型工艺特征。端部金属连接端采用拉伸加倒角的建模方式，还原金属金具的装配接触面、接线螺孔结构，对金属件的棱角做了符合工业产品安全规范的钝化处理。安装固定支架部分还原了折弯成型的金属支架结构，预留了对应的安装固定孔位，可直观展示避雷器的现场安装姿态。配套的紧固件、密封垫片等小零件均按照标准件尺寸建模，完整呈现避雷器的装配关系。渲染阶段为不同部件匹配了对应的材质：绝缘伞裙部分采用深灰色陶瓷质感材质，调整材质的粗糙度参数还原瓷质绝缘件的哑光釉面质感，添加细微的材质杂色模拟真实瓷件的表面质感；金属金具、支架、紧固件部分采用镀锌金属材质，调整金属反射参数还原电力金具的镀锌层哑光金属质感，避免过度反光造成的结构展示失真。场景采用简洁的浅灰色纯色背景，搭配均匀的环境漫反射光照，从斜侧视角展示避雷器的整体装配效果，同时通过爆炸视图的呈现方式，将各个拆分部件沿装配轴线方向错位排布，清晰展示每个零件的装配位置与配合关系，让观看者可以直观理解避雷器的内部装配逻辑与整体结构组成。设计过程中优先保证结构的准确性，所有部件的配合间隙都参照实际装配公差设定，既还原了产品的真实外观，也清晰呈现了中压避雷器的结构组成与装配逻辑，可用于电力设备结构教学、产品展示等场景。
