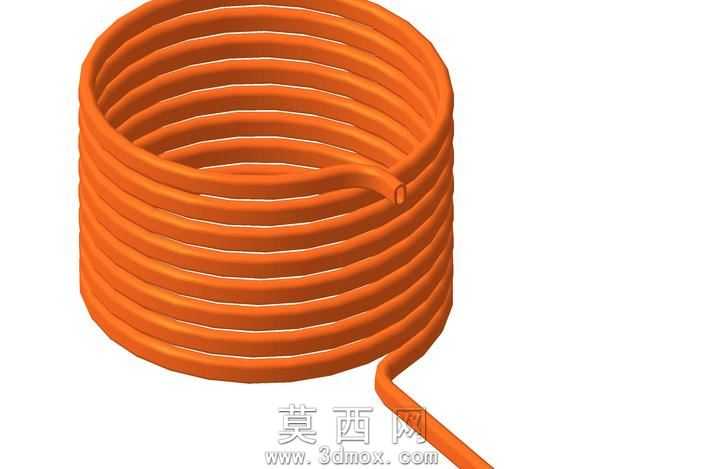

半导体炉用扁平绕制电感线圈三维结构

本模型为半导体晶体生产炉配套使用的扁平绕制电感线圈，建模阶段以螺旋扫掠为核心特征构建主体结构，首先绘制线圈中心螺旋引导线，根据电感额定参数设定螺旋的圈数、匝间距、整体内外径尺寸，匹配炉体安装的空间适配要求，引导线末端做平滑弯折处理，形成两个向外延伸的接线引脚，引脚末端做平直裁切处理，预留接线装配的贴合平面。截面轮廓采用扁平矩形截面绘制，区别于常规圆形漆包线线圈，扁平截面的设计可在有限安装空间内提升导线有效截面积，降低大电流工况下的导通损耗，扫掠过程中严格保持截面与引导线的法向垂直，避免匝间出现错位、间隙不均的问题，每一圈线圈的匝间预留均匀的绝缘间隙，匹配实际生产中绝缘层的厚度要求。材质渲染阶段采用高温绝缘漆包覆的铜质线材质感，表面设置均匀的半哑光橙色绝缘涂层质感，添加细微的材质颗粒度模拟真实漆包线的表面肌理，引脚弯折处做轻微的圆角过渡处理，还原实际线材弯折加工的工艺特征，避免尖锐直角带来的应力集中问题。结构设计上整体线圈为空心圆柱形态，中心空腔可匹配炉体的加热腔体安装位，两个引脚沿线圈切线方向同向引出，便于与外部供电电路进行接线固定，整体结构无多余冗余特征，所有尺寸均参考半导体炉安装位的适配参数设定，可直接用于配套设备的装配干涉校验、电感参数仿真模拟，也可作为同类扁平绕线电感的设计参考模板，建模过程中对螺旋特征做参数化关联，修改圈数、截面尺寸、螺旋直径等参数即可快速衍生不同参数规格的同类型线圈模型，适配不同功率等级的炉体配套需求。
