氟利昂气体用指针式压力表三维设计

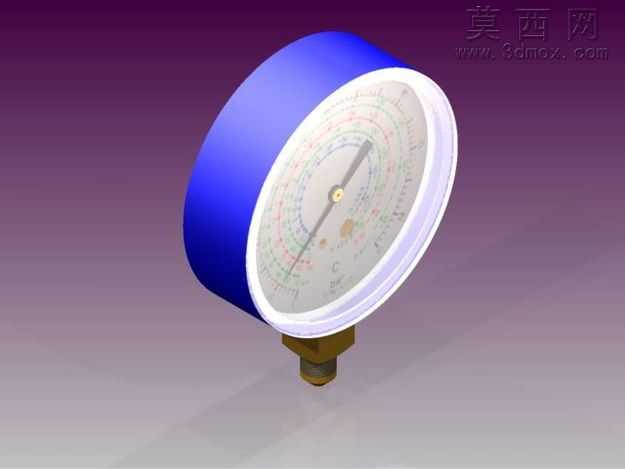

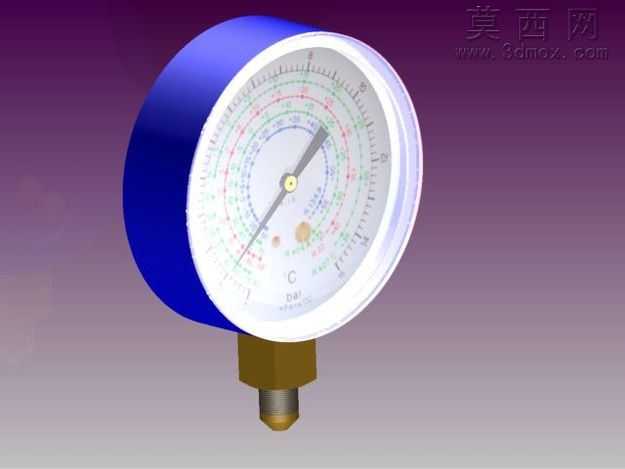

本作品为氟利昂气体专用指针式压力表的三维建模成果，建模过程依托三维设计软件完成全参数化构建，完整还原了该类工业压力表的全部结构细节。建模初期首先梳理压力表的功能结构逻辑，将整体拆分为表壳、表盘组件、指针传动机构、底部连接接头四个核心模块，遵循从基础基准到细节特征的建模顺序，先绘制各部件的二维草绘截面，通过拉伸、旋转、扫掠等基础特征命令生成主体毛坯，再通过倒角、圆角、抽壳等细节命令完善各部件的工艺结构。材质渲染阶段针对不同部件的实际材质属性进行参数匹配：表壳部分采用深蓝色工程塑料材质，调整材质的粗糙度、反光度参数还原塑料壳体的哑光质感，同时在表壳外圈设置透明PC材质的表蒙，调整材质的折射、透明度参数还原玻璃表蒙的通透光学效果，避免渲染时出现失真的塑料质感；表盘部分采用白色哑光金属漆基底，精准复刻多圈彩色刻度线、压力标识字符、品牌标识的排布位置，刻度线的粗细、颜色区分完全参照实物氟利昂压力表的刻度规范，不同压力区间的色环标识清晰可辨，还原冷媒压力表的多量程读数特性；指针采用抛光金属材质，添加细微的金属反光效果，还原金属指针的轻薄质感；底部的连接接头采用黄铜材质，调整金属材质的做旧参数，模拟铜质接头长期使用后的轻微氧化质感，接头下方的螺纹结构通过螺旋扫掠命令精准绘制，还原标准管螺纹的牙型细节，保证模型的结构真实性。结构设计上严格遵循压力表的实际装配逻辑，表壳内部预留了弹簧管、传动齿轮机构的装配空间，指针的旋转轴与表盘中心完全同轴，底部接头与表壳的连接位置做了密封凸台结构，还原压力表的密封装配设计，所有部件的装配间隙控制在合理范围内，既保证模型装配的合理性，也避免出现部件干涉的问题。设计过程中重点考量了该类压力表的使用场景特性，针对氟利昂冷媒检测的专用属性，在表盘刻度设计上对应了冷媒压力的常用量程区间，多圈刻度分别对应不同工况下的压力读数需求，整体模型比例协调，细节还原度高，既可以作为工业设计展示素材，也可用于制冷设备相关的装配场景搭建、教学演示等用途，渲染阶段采用渐变紫色背景突出主体模型，通过三点布光方案打亮模型的轮廓与细节，避免表盘出现反光过强看不清刻度的问题，最终呈现的渲染效果清晰展示了压力表的外观特征与结构细节。
