海洋同轴驱动推持装置结构设计

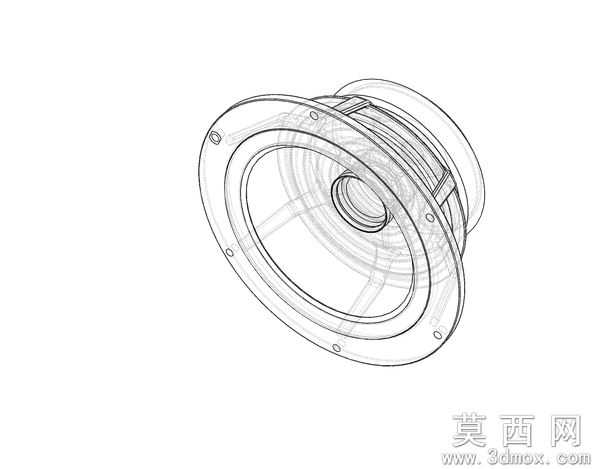

本作品为面向海洋作业场景设计的同轴驱动推持装置，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循同轴传动的设计准则，保证各回转部件的轴线重合度满足海洋工况下的高精度传动要求。建模阶段首先完成核心法兰基座的轮廓绘制，通过回转特征生成带安装孔位的盘状基座结构，基座上的安装孔采用圆周阵列方式均匀排布，确保装置安装时的受力均匀性。随后逐层搭建内部的同轴传动腔体，腔体内部预留了驱动组件的安装空间，各层腔体之间采用止口定位结构设计，减少装配过程中的同轴度误差，同时提升整体结构的密封性能，适配海洋高湿高盐雾的作业环境。装置的外部轮廓采用流线型过渡设计，在建模时通过曲面放样、曲面剪裁等操作完成外轮廓的顺滑处理，降低装置在海洋流体环境中运行时受到的水流阻力，同时减少海洋附着物在装置表面的附着面积。材质设定方面，基座与外部壳体选用船用防腐不锈钢材质，在三维软件中调整材质的金属粗糙度、反射率参数，模拟不锈钢表面经钝化处理后的哑光质感；内部传动配合面设定为耐磨铜合金材质，通过调整材质的光泽度与凹凸贴图，还原铜合金配合面的精加工纹理；密封部位设定为耐海水腐蚀的丁腈橡胶材质，调整材质的漫反射颜色与弹性质感参数，区分橡胶部件与金属部件的视觉差异。结构设计上，该装置采用同轴集成式布局，将驱动输入、传动传导、推持输出三个功能模块沿同一轴线集成布置，大幅缩减装置的径向占用空间，适配海洋狭窄安装空间的使用需求。推持输出端设计有环形推持面，推持面的平面度通过建模时的几何约束严格控制，保证推持作业时的受力均匀，避免局部应力集中导致的部件损坏。传动路径设计上，动力从装置后端的输入接口进入，经内部同轴布置的传动组件传递至前端推持端，传动过程中动力传递方向无偏折，有效降低传动过程中的功率损耗，提升装置的传动效率。建模完成后通过软件的干涉检查功能完成全局校验，排查各部件在装配、运动过程中的干涉问题，对存在干涉的部位进行结构优化调整，比如调整相邻部件的配合间隙、优化倒角尺寸，保证装置在实际运行过程中各部件运动顺畅无卡滞。同时对关键受力部位进行结构加强设计，在基座与腔体的连接位置增设加强筋结构，通过筋特征的参数化调整，在控制整体重量的前提下提升结构的刚性与抗冲击能力，适配海洋作业中可能遇到的波浪冲击、载荷波动等复杂工况。
