立式多层溶剂脱除萃取工业设备模型

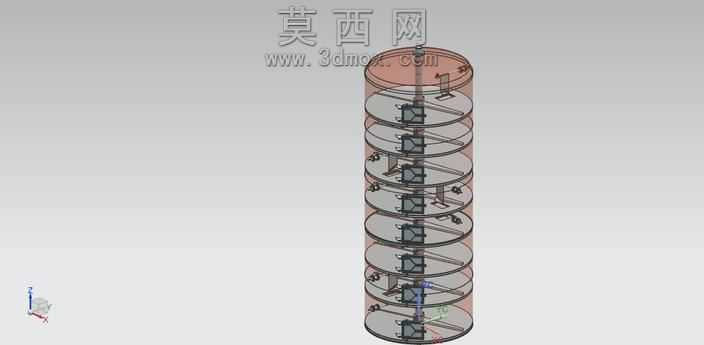

本模型采用NX三维软件完成全参数化建模，整体为立式圆柱形塔体结构，建模过程中先以旋转特征构建塔体的外筒与端盖结构，通过拉伸、阵列特征完成内部多层塔盘的布局，每层塔盘均配套设置了支撑构件、导流组件与物料分布结构，逐层堆叠的内部组件完全匹配溶剂脱除工艺的流道设计逻辑。渲染阶段采用半透明玻璃材质表现塔体外壳，可清晰展示内部层级排布，内部金属构件采用哑光不锈钢材质，还原工业设备的真实质感，不同功能的管路、阀件采用差异化色彩材质区分，便于识别介质流向与部件功能。结构设计上，塔体顶部设置溶剂蒸汽收集出口与进料接口，底部设置残液排出接口，每层塔盘均预留了蒸汽夹套的连通通道，夹套结构采用薄壁拉伸特征构建，完全贴合塔体内壁布置，可实现对塔内物料的均匀加热，满足己烷蒸汽收集的工艺需求。设计思路围绕溶剂脱除的工艺逻辑展开，逐层布置的塔盘可延长物料停留时间，配合夹套提供的蒸汽热量，实现溶剂与物料的充分分离，内部构件的排布充分考虑了流体的均匀分布，避免出现沟流、壁流等影响分离效率的问题，所有连接部位均做了密封结构的细节建模，法兰、紧固件等标准件均按通用工业标准选型建模，整体模型结构完整，细节丰富，可用于化工工艺演示、设备结构教学以及相关工程方案的可视化展示。
