小型拖拉机2:1传动减速邮箱结构模型

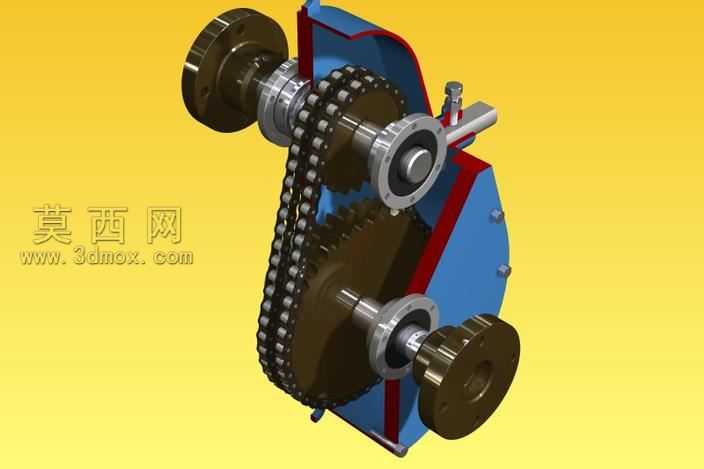

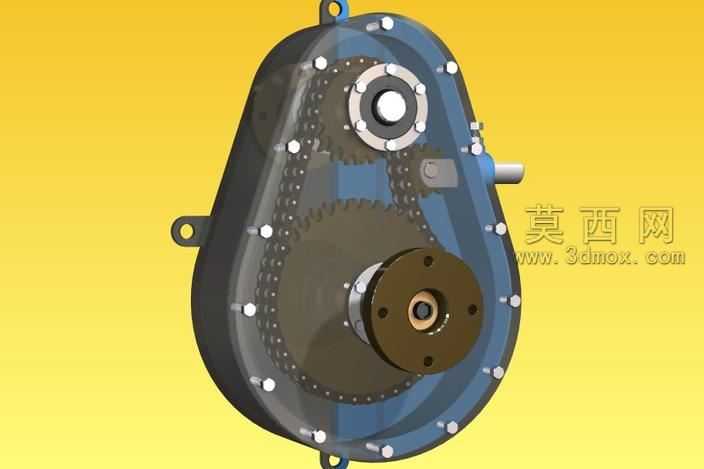

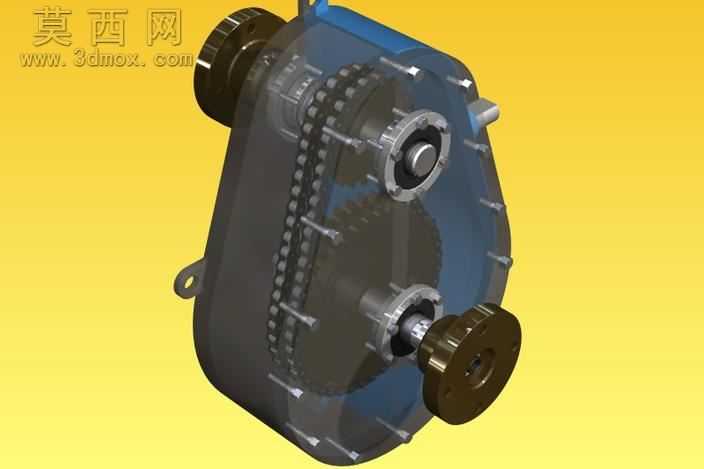

本模型为适配小型拖拉机动力传输场景设计的2:1传动减速邮箱结构，整体采用剖视视角完成建模展示，可清晰呈现内部完整传动链路。建模阶段严格遵循机械传动设计规范，先完成箱体基体的轮廓搭建，箱体采用侧剖式结构设计，预留出输入轴、输出轴的装配定位孔位，同时在箱体边缘设计均匀分布的螺栓连接点位，还原真实箱体的装配固定逻辑。传动系统部分，首先完成两根平行布置的传动轴建模，轴端设计标准法兰连接结构，用于对接动力输入端与负载输出端，轴身根据轴承、链轮、齿轮的装配需求设计对应轴肩定位结构，保证各传动部件的装配同轴度。传动部件层面，主动链轮与从动大链轮采用标准滚子链条完成啮合传动建模，链条每一节链板、销轴都做了精细化还原，保证传动啮合关系的准确性；与从动链轮同轴布置的大直径齿轮，负责完成二级减速的动力传递，齿轮的齿形参数严格按照2:1的传动比匹配计算，确保输入输出转速比符合设计要求。渲染阶段采用亮黄色纯色背景突出主体结构，金属材质的传动轴、链轮、齿轮做了金属光泽质感处理，还原钢制机械零件的表面质感，箱体部分采用蓝色涂装材质，红色线条标识剖视切面位置，清晰区分不同结构区域。设计思路上，该结构作为小型拖拉机发动机与变速箱之间的传动衔接装置，核心目标是提供一套低标准、易装配的动力传输方案，通过链传动与齿轮传动的组合实现稳定的2:1减速增扭效果，剖视建模的方式可以让使用者直观理解内部传动逻辑，各部件的装配关系完全参照实际机械装配工艺设计，可用于小型拖拉机传动系统的结构参考、教学演示以及方案验证，模型完整还原了传动箱体内部的所有核心部件，没有冗余结构，清晰展现了两级传动的动力传递路径。
